高空作业台车用锚杆放置装置的制作方法

本技术涉及高空作业锚杆安装，特别涉及一种高空作业台车用锚杆放置装置。

背景技术：

1、隧道中经常使用高空作业台车在隧道的高处打锚杆，隧道高处打锚杆时需要施工人员站在高空作业台车的作业平台上把锚杆抬起，然后用打锚杆设备把锚杆打入隧道内。施工人员抬起锚杆时锚杆容易左右摆动造成锚杆位置的不稳定，从而导致打锚杆的不便。

技术实现思路

1、本实用新型旨在提供一种高空作业台车用锚杆放置装置，稳定隧道高处打锚杆时锚杆的位置，便于锚杆打入隧道内。

2、为此，本实用新型采用的技术方案为：一种高空作业台车用锚杆放置装置，包括至少两个沿高空作业台车的作业平台的长度方向设置的放置本体，所述放置本体分为左侧的挂钩区和右侧的放置区，所述放置本体通过挂钩区勾挂在高空作业平台的栏杆外侧，所述放置区内开设有至少一个开口朝上的锚杆放置槽；

3、每个所述放置本体还配备有锁杆，所述放置本体上左右间隔设置有至少两个锁座，所述锁杆水平插入锁座中，以便将锚杆锁在锚杆放置槽中。

4、作为上述方案的优选，所述锚杆放置槽共2～4个且左右间隔等距设置，锚杆放置槽倾斜，用于在锚杆上移时对锚杆施加阻力。

5、进一步优选为，两个所述锁座采用六方螺母，所述锁杆为螺纹钢筋。

6、进一步优选为，还包括连接绳索，所述放置本体和锁杆的左端均固定安装有连接座，所述连接绳索两端分别固定安装在两个连接座上，以便把锁杆连接到放置本体上，防止锁杆从锁座上取下后高空掉落。

7、进一步优选为，两个所述连接座均为六方螺母。

8、进一步优选为，所述连接绳索为铁链。

9、进一步优选为，所述放置本体由一根钢筋弯折而成s形，其中左侧的勾部作为挂钩区，右侧的勾部内焊接带有锚杆放置槽的竖直板作为放置区。

10、本实用新型的有益效果：采用放置本体可以把锚杆稳定的放置在高空作业平台外侧，再结合锚杆放置槽、锁杆以及锁座对锚杆的左右限位，防止锚杆的左右摆动，从而实现打锚杆时锚杆位置的稳定，方便了在隧道高处打锚杆。

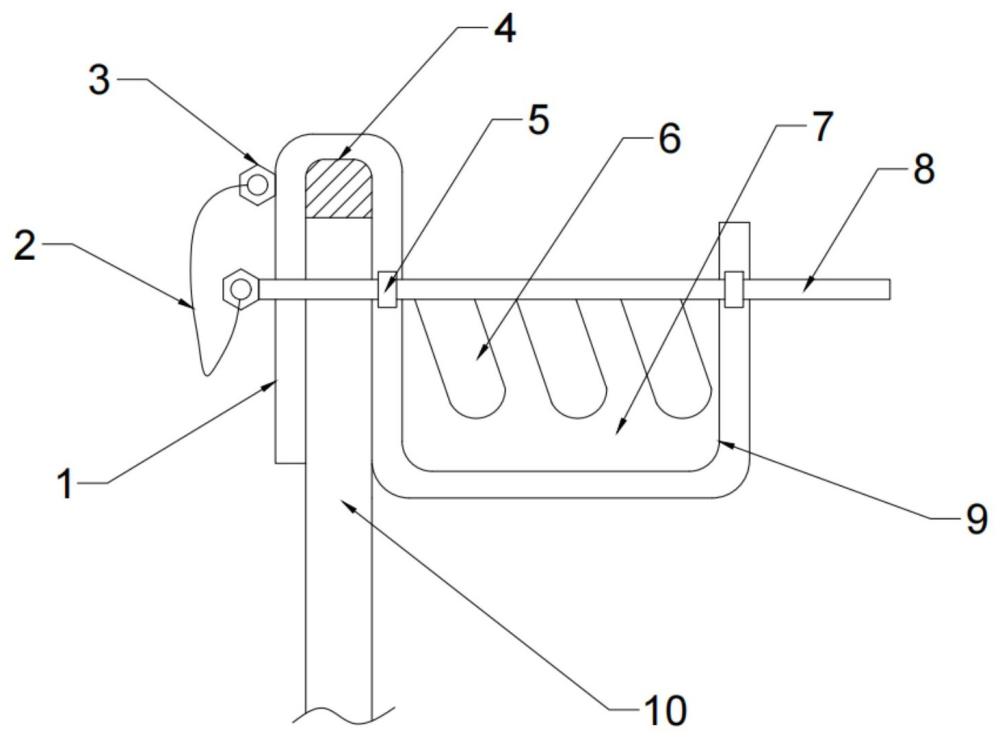

1.一种高空作业台车用锚杆放置装置，其特征在于：包括至少两个沿高空作业台车的作业平台的长度方向设置的放置本体（1），所述放置本体（1）分为左侧的挂钩区（4）和右侧的放置区（9），所述放置本体（1）通过挂钩区（4）勾挂在高空作业平台的栏杆（10）外侧，所述放置区（9）内开设有至少一个开口朝上的锚杆放置槽（6）；

2.根据权利要求1所述的高空作业台车用锚杆放置装置，其特征在于：所述锚杆放置槽（6）共2～4个且左右间隔等距设置，锚杆放置槽（6）倾斜，用于在锚杆上移时对锚杆施加阻力。

3.根据权利要求1所述的高空作业台车用锚杆放置装置，其特征在于：两个所述锁座（5）采用六方螺母，所述锁杆（8）为螺纹钢筋。

4.根据权利要求1所述的高空作业台车用锚杆放置装置，其特征在于：还包括连接绳索（2），所述放置本体（1）和锁杆（8）的左端均固定安装有连接座（3），所述连接绳索（2）两端分别固定安装在两个连接座（3）上，以便把锁杆（8）连接到放置本体（1）上，防止锁杆（8）从锁座（5）上取下后高空掉落。

5.根据权利要求4所述的高空作业台车用锚杆放置装置，其特征在于：两个所述连接座（3）均为六方螺母。

6.根据权利要求4所述的高空作业台车用锚杆放置装置，其特征在于：所述连接绳索（2）为铁链。

7.根据权利要求1所述的高空作业台车用锚杆放置装置，其特征在于：所述放置本体（1）由一根钢筋弯折而成s形，其中左侧的勾部作为挂钩区（4），右侧的勾部内焊接带有锚杆放置槽（6）的竖直板（7）作为放置区（9）。
