一种新型主驱动密封跑道远程调整装置的制作方法
本技术涉及盾构机,尤其涉及一种新型主驱动密封跑道远程调整装置。
背景技术:
1、目前盾构机主驱动密封跑道(环件)均为整体结构式,在隧道掘进过程中,跑道与密封存在旋转摩擦接触,长时间运行后易导致跑道环密封接触处发生磨损。常规盾构机主驱动在设计密封跑道时具备一定的可调余量,当密封跑道被密封磨损超过规定值后,可通过调节密封跑道保证密封不泄漏。
2、现有调节方式需对主驱动整体拆解重装,主要有两种检修做法:一是通过调整螺栓使跑道磨损面与密封错开,该方式需要洞内开仓后,施工人员进入土仓内调整跑道环安装螺栓,存在极大安全风险,且无法实现自动调节;二是通过焊接打磨修复磨损面,该方式需要将盾构机移至洞外,所需时间过长,极大影响施工进度。
3、现有主驱动密封跑道调整存在操作复杂、耗时久、劳动量大以及洞内调整风险高的问题,为此,本实用新型提供了一种新型主驱动密封跑道远程调整装置。
技术实现思路
1、针对现有技术的不足,本实用新型提供了一种新型主驱动密封跑道远程调整装置,解决了上述背景技术提出的问题。
2、为实现以上目的,本实用新型通过以下技术方案予以实现:一种新型主驱动密封跑道远程调整装置,包括驱动箱、密封跑道、唇形密封、液压油缸、螺栓一、管路接头及液压油管;
3、所述驱动箱与密封跑道均为环件结构,安装在盾构机主驱动内部且同步旋转,唇形密封为固定环件结构;
4、所述液压油缸通过螺栓一与驱动箱连接,且液压油缸上设有磁铁,所述密封跑道通过磁铁与驱动箱吸附连接;
5、所述液压油缸通过管路接头与液压油管连通,且液压油管引出至盾构机外部。
6、作为本实用新型进一步的技术方案,所述液压油缸包括导向套、杆筒、活塞、连接块、大腔通道及小腔通道;
7、所述导向套与杆筒通过销子嵌入连接,所述杆筒与连接块通过螺栓二连接,所述磁铁通过胶水及自身磁吸力与连接块固定。
8、作为本实用新型进一步的技术方案,所述液压油缸设置有多个,且均匀分布在驱动箱的端部,所述液压油管上设有减压阀和调速阀。
9、作为本实用新型进一步的技术方案,所述液压油缸的行程大于唇形密封与密封跑道初始接触区域的宽度。
10、作为本实用新型进一步的技术方案,所述驱动箱侧部开设有便于操作螺栓一的凹槽。
11、本实用新型提供了一种新型主驱动密封跑道远程调整装置,与现有技术相比具备以下有益效果:
12、1、本设计的一种新型主驱动密封跑道远程调整装置,采用远程控制方式,无需施工人员进入土仓作业,彻底避免了地下进仓调整的高危性,保障了施工人员的人身安全,而且通过液压油缸与磁铁的配合,替代了传统的螺栓连接和螺栓调节方式,无需对主驱动进行整体拆解重装,操作流程大幅简化,极大减少了劳力投入和施工时间。
13、2、本设计的一种新型主驱动密封跑道远程调整装置,多个液压油缸均匀分布且通过阀块实现同步给油,可提供大推力并确保密封跑道平稳调节,调整精度高,能使唇形密封与磨损区域完全错开,保证密封效果。

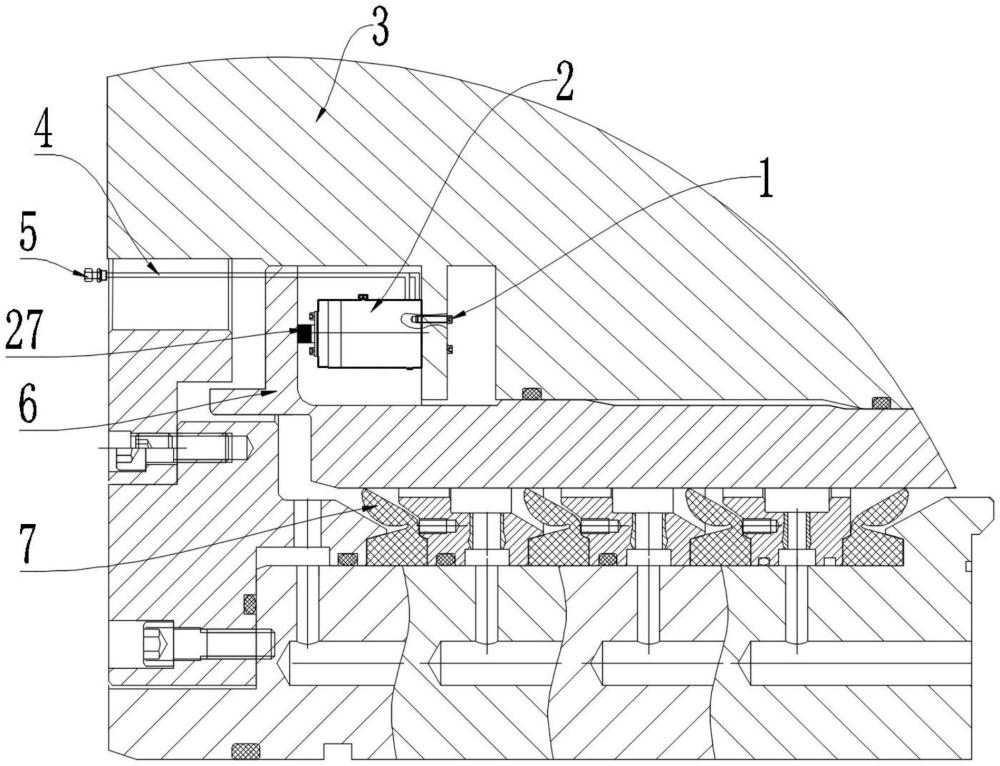

1.一种新型主驱动密封跑道远程调整装置,其特征在于,包括驱动箱(3)、密封跑道(6)、唇形密封(7)、液压油缸(2)、螺栓一(1)、管路接头(5)及液压油管(4);
2.根据权利要求1所述的一种新型主驱动密封跑道远程调整装置,其特征在于,所述液压油缸(2)包括导向套(21)、杆筒(23)、活塞(24)、连接块(25)、大腔通道(28)及小腔通道(29);
3.根据权利要求1所述的一种新型主驱动密封跑道远程调整装置,其特征在于,所述液压油缸(2)设置有多个,且均匀分布在驱动箱(3)的端部,所述液压油管(4)上设有减压阀和调速阀。
4.根据权利要求1所述的一种新型主驱动密封跑道远程调整装置,其特征在于,所述液压油缸(2)的行程大于唇形密封(7)与密封跑道(6)初始接触区域的宽度。
5.根据权利要求1所述的一种新型主驱动密封跑道远程调整装置,其特征在于,所述驱动箱(3)侧部开设有便于操作螺栓一(1)的凹槽。
