一种抽油机安全防护装置的制作方法

本技术涉及油气开发，特别涉及一种抽油机安全防护装置。

背景技术：

1、抽油机是石油开采中的关键设备，通过动力机驱动减速器，将高速转动变为曲柄的低速转动，再通过连杆-游梁机构将旋转运动变为驴头的上下往复运动，带动深井泵工作。抽油机的曲柄、平衡块和连杆等运动部件在运行过程中容易卷入杂草、沙石等杂质，导致设备磨损、故障甚至安全事故。现有的防护装置大多针对变速箱及电机部分进行防护，未对运动部件，如曲柄、平衡块等进行全面防护。

技术实现思路

1、本实用新型的目的在于提供一种抽油机安全防护装置，解决现有技术中抽油机运动部件易卷入杂质、现有防护不全面的问题。

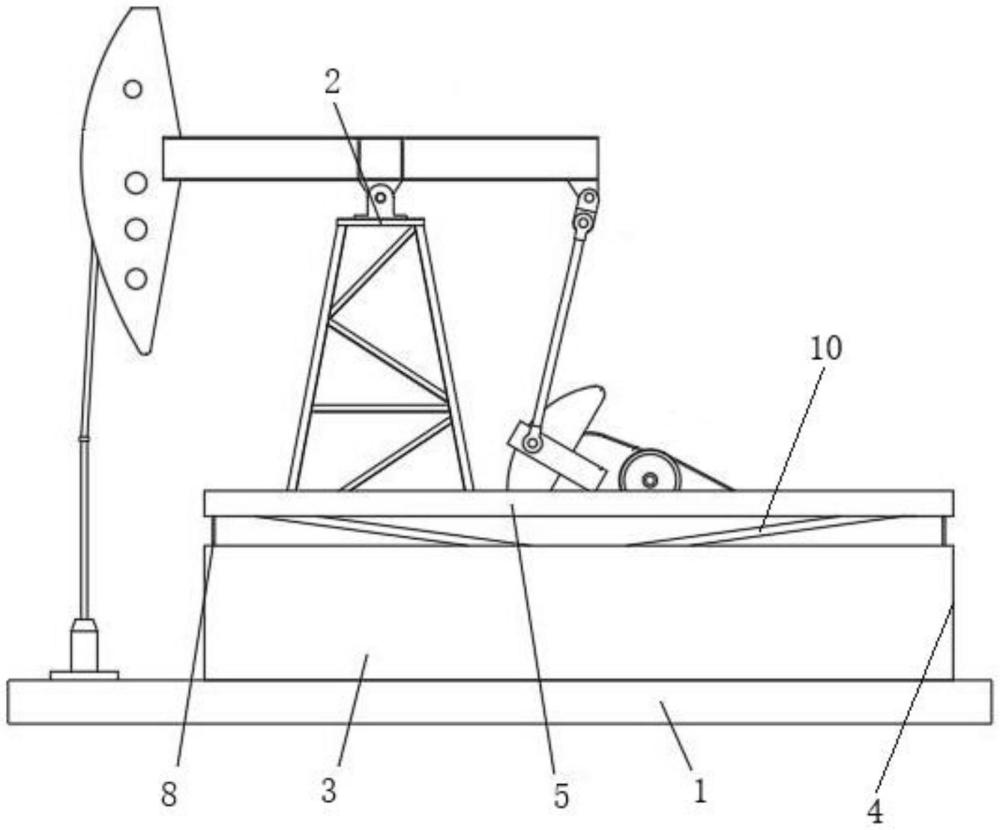

2、为了实现本实用新型的目的，本实用新型提供了一种抽油机安全防护装置，包括：底座，所述底座上安装有抽油机组件和防护组件，所述抽油机组件设置在所述防护组件内，所述防护组件包括：防护框，所述防护框固定连接于所述底座上，所述抽油机组件设于所述防护框内，所述防护框顶部安装有升降框，所述防护框顶部设有开槽，其内安装有绕设辊一和绕设辊二，所述绕设辊一和绕设辊二上卷绕有防护网，所述防护网的自由端连接于所述升降框，所述防护框内壁滑动连接有移动座，所述升降框通过支撑臂与所述移动座连接，所述移动座由驱动机构控制移动。

3、作为本实用新型的优选技术方案，所述驱动机构包括步进电机，所述步进电机固定连接于所述防护框一侧，所述步进电机输出轴连接蜗杆，所述蜗杆底端设有丝杆，所述丝杆上套接有蜗轮，所述蜗轮与所述蜗杆啮合，所述丝杆上连接有滑块，所述滑块与所述移动座固定连接。

4、作为本实用新型的优选技术方案，所述移动座通过所述滑块滑动连接于所述防护框内壁开设的滑槽中，所述滑块与所述丝杆螺纹连接。

5、作为本实用新型的优选技术方案，所述丝杆端部连接有锥齿轮一，所述绕设辊一端部连接有锥齿轮二，所述锥齿轮一与所述锥齿轮二啮合。

6、作为本实用新型的优选技术方案，所述绕设辊二端部通过转动杆连接有锥齿轮三，所述锥齿轮二外侧通过转动杆连接有锥齿轮四，所述锥齿轮三与所述锥齿轮四啮合。

7、作为本实用新型的优选技术方案，所述升降框底部靠近角端位置设有开槽，其内转动安装所述支撑臂，所述支撑臂另一端转动连接于所述移动座。

8、作为本实用新型的优选技术方案，所述绕设辊一和绕设辊二的数量均为两个，两个所述绕设辊一设置于所述防护框平行的一组边框中，两个所述绕设辊二设置于所述防护框平行的另一组边框中。

9、作为本实用新型的优选技术方案，所述防护网的数量为四个，四个所述防护网分别连接两个所述绕设辊一和两个所述绕设辊二。

10、作为本实用新型的优选技术方案，所述防护框顶部开设的开槽包括固定槽一和固定槽二，所述绕设辊一转动连接于所述固定槽一内，所述绕设辊二转动连接于所述固定槽二内。

11、作为本实用新型的优选技术方案，所述抽油机组件包括支撑架，所述支撑架固定连接于所述底座上，且所述支撑架设于所述防护框内，所述支撑架上固定连接有变速箱和支撑塔，所述支撑塔顶端转动连接有游梁，所述游梁一端固定连接有驴头，所述游梁另一端转动连接有连杆，所述变速箱上动力连接有由皮带轮组带动的曲柄，所述连杆一端转动连接于所述游梁，所述连杆另一端转动连接于所述曲柄自由端，所述曲柄自由端固定连接有平衡块。

12、与现有技术相比，本实用新型提供了一种抽油机安全防护装置，具备以下有益效果：

13、本实用新型通过可升降的防护网全面覆盖抽油机运动部件，有效防止杂质卷入，减少设备磨损和安全事故，采用步进电机驱动蜗轮蜗杆、丝杆等传动机构，实现防护网的自动展开和收卷，操作简便，自动化程度高，通过锥齿轮组实现绕设辊的同步转动，确保防护网收放整齐，不占用多余空间。

1.一种抽油机安全防护装置，其特征在于，包括：

2.根据权利要求1所述的一种抽油机安全防护装置，其特征在于：

3.根据权利要求2所述的一种抽油机安全防护装置，其特征在于：

4.根据权利要求2所述的一种抽油机安全防护装置，其特征在于：

5.根据权利要求4所述的一种抽油机安全防护装置，其特征在于：

6.根据权利要求1所述的一种抽油机安全防护装置，其特征在于：

7.根据权利要求1所述的一种抽油机安全防护装置，其特征在于：

8.根据权利要求7所述的一种抽油机安全防护装置，其特征在于：

9.根据权利要求7所述的一种抽油机安全防护装置，其特征在于：

10.根据权利要求1所述的一种抽油机安全防护装置，其特征在于：
