一种临时支撑钢拱架装置的制作方法

本技术涉及隧道工程，具体涉及一种临时支撑钢拱架装置。

背景技术：

1、目前很多通道或隧道开挖施工过程中的钢拱架为整体结构，架设过程中采用人工扶立，施工困难，且具备较大的施工风险。

2、现有申请号为202410472098.4的中国专利申请文献公开了大断面黄土隧道初支临时钢拱架，包括左侧拱脚型钢、拱顶型钢、右侧拱脚型钢、预制垫块、拱脚侧面连接钢板、仰拱连接钢板、固定螺栓、第一锁脚锚杆、第二锁脚锚杆、左侧仰拱型钢、右侧仰拱型钢、下部临时钢支撑、下部连接钢板、上部连接钢板、侧面连接钢板、临时连接钢板、连接螺栓、连接螺栓、支撑底板、活动卡板、转轴、卡孔、塑料袋、穿杆、钢丝网。该大断面黄土隧道初支临时钢拱架基本为整体拼装后整体架设的结构，具有结构复杂、拆装不方便、施工效率低等问题。

技术实现思路

1、本实用新型要解决的技术问题是克服现有技术的不足，提供一种结构简单、拆装方便及施工效率高的临时支撑钢拱架装置。

2、为解决上述技术问题，本实用新型采用以下技术方案：

3、一种临时支撑钢拱架装置，包括弧形底座、钢拱架和多个伸缩支杆组件，所述弧形底座设于隧道的底部，所述弧形底座的弧形上表面上设有多个绕中心间隔布置的连接部，所述钢拱架支撑在隧道的内壁上，所述钢拱架的内表面设有多个绕中心间隔布置的定位部，各所述伸缩支杆组件的一端与各连接部一一对应可拆卸连接，各所述伸缩支杆组件的另一端均抵于钢拱架上、并与各定位部一一对应卡合。

4、作为上述技术方案的进一步改进：

5、所述伸缩支杆组件与连接部螺纹连接。

6、所述连接部为朝弧形底座中心凹入的螺纹孔，所述伸缩支杆组件的一端设有螺纹柱，所述螺纹柱与对应的螺纹孔螺纹连接。

7、所述伸缩支杆组件的另一端设有顶托，所述顶托上设有卡口，所述定位部卡于对应的卡口中。

8、所述伸缩支杆组件包括第一撑杆和第二撑杆，所述第一撑杆和第二撑杆的一端活动套接、并设有用于锁定两者的锁定件，所述螺纹柱和顶托分别设于第一撑杆和第二撑杆的另一端。

9、所述第一撑杆上设有多个沿轴上间隔布置的第一锁孔，所述第二撑杆上设有多个沿轴上间隔布置的第二锁孔，所述锁定件穿设于对应的第一锁孔和第二锁孔中。

10、所述锁定件为锁定螺栓。

11、所述临时支撑钢拱架装置还包括弧形定位架，所述弧形定位架上设有多个绕中心间隔布置的定位槽，各所述伸缩支杆组件一一对应卡设于各定位槽中，所述弧形定位架的两端分别支承在隧道的底部。

12、所述定位槽的开口方向与隧道的轴向平行，所述弧形定位架上通过固定螺栓固定有弧形盖板，所述弧形盖板盖设于各定位槽的开口侧。

13、所述弧形定位架的两端分别通过锚钉锚固在隧道的底部。

14、与现有技术相比，本实用新型的优点在于：

15、本实用新型的临时支撑钢拱架装置的安装过程：先将弧形底座设于隧道的底部中心及钢拱架支撑在隧道的内壁上；再将各伸缩支杆组件的一端与各连接部一一对应可拆卸连接，将各伸缩支杆组件伸长使其另一端均抵于钢拱架上、并与各定位部一一对应卡合。拆卸过程：依次收缩各伸缩支杆组件，再拆除与连接部；再从隧道的内壁上拆除钢拱架。本临时支撑钢拱架装置结构简单、拆装方便及施工效率高。

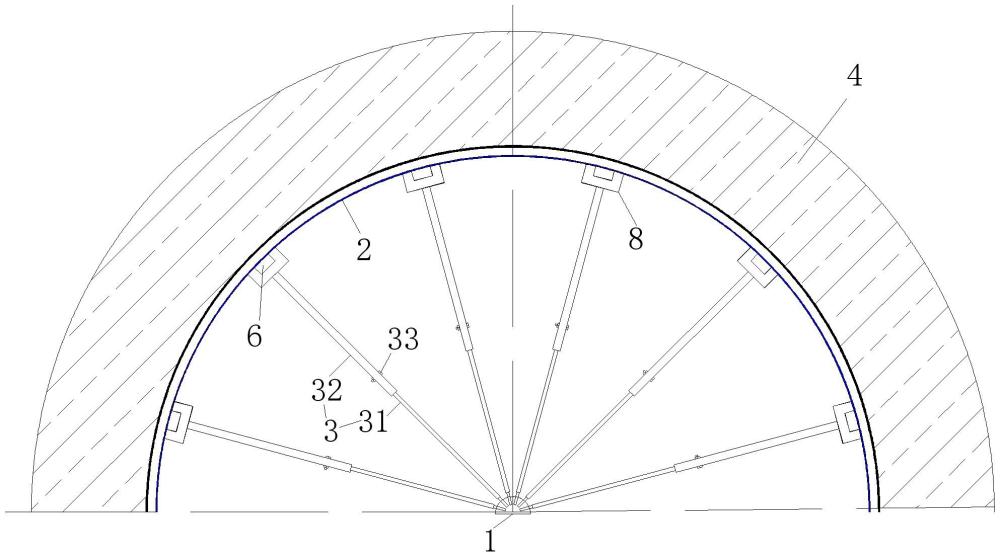

1.一种临时支撑钢拱架装置，其特征在于：包括弧形底座（1）、钢拱架（2）和多个伸缩支杆组件（3），所述弧形底座（1）设于隧道（4）的底部，所述弧形底座（1）的弧形上表面上设有多个绕中心间隔布置的连接部（5），所述钢拱架（2）支撑在隧道（4）的内壁上，所述钢拱架（2）的内表面设有多个绕中心间隔布置的定位部（6），各所述伸缩支杆组件（3）的一端与各连接部（5）一一对应可拆卸连接，各所述伸缩支杆组件（3）的另一端均抵于钢拱架（2）上、并与各定位部（6）一一对应卡合。

2.根据权利要求1所述的临时支撑钢拱架装置，其特征在于：所述伸缩支杆组件（3）与连接部（5）螺纹连接。

3.根据权利要求1所述的临时支撑钢拱架装置，其特征在于：所述连接部（5）为朝弧形底座（1）中心凹入的螺纹孔，所述伸缩支杆组件（3）的一端设有螺纹柱（7），所述螺纹柱（7）与对应的螺纹孔螺纹连接。

4.根据权利要求3所述的临时支撑钢拱架装置，其特征在于：所述伸缩支杆组件（3）的另一端设有顶托（8），所述顶托（8）上设有卡口（81），所述定位部（6）卡于对应的卡口（81）中。

5.根据权利要求4所述的临时支撑钢拱架装置，其特征在于：所述伸缩支杆组件（3）包括第一撑杆（31）和第二撑杆（32），所述第一撑杆（31）和第二撑杆（32）的一端活动套接、并设有用于锁定两者的锁定件（33），所述螺纹柱（7）和顶托（8）分别设于第一撑杆（31）和第二撑杆（32）的另一端。

6.根据权利要求5所述的临时支撑钢拱架装置，其特征在于：所述第一撑杆（31）上设有多个沿轴上间隔布置的第一锁孔（311），所述第二撑杆（32）上设有多个沿轴上间隔布置的第二锁孔（321），所述锁定件（33）穿设于对应的第一锁孔（311）和第二锁孔（321）中。

7.根据权利要求6所述的临时支撑钢拱架装置，其特征在于：所述锁定件（33）为锁定螺栓。

8.根据权利要求1至7中任一项所述的临时支撑钢拱架装置，其特征在于：所述临时支撑钢拱架装置还包括弧形定位架（9），所述弧形定位架（9）上设有多个绕中心间隔布置的定位槽（91），各所述伸缩支杆组件（3）一一对应卡设于各定位槽（91）中，所述弧形定位架（9）的两端分别支承在隧道（4）的底部。

9.根据权利要求8所述的临时支撑钢拱架装置，其特征在于：所述定位槽（91）的开口方向与隧道（4）的轴向平行，所述弧形定位架（9）上通过固定螺栓（93）固定有弧形盖板（92），所述弧形盖板（92）盖设于各定位槽（91）的开口侧。

10.根据权利要求9所述的临时支撑钢拱架装置，其特征在于：所述弧形定位架（9）的两端分别通过锚钉（94）锚固在隧道（4）的底部。
