一种露天煤矿孤岛煤柱一体化开采装置的制作方法

本技术属于露天煤矿设备，特别涉及一种露天煤矿孤岛煤柱一体化开采装置。

背景技术：

1、在露天煤矿孤岛煤柱开采作业中，开采后的矿区地表易出现土壤结构破坏、植被缺失等问题，亟需通过翻土播种的方式进行生态保护修复。

2、现有翻土设备在复杂的煤矿开采场地作业时，稳定性较差，翻土深度不均匀，难以为种子生长提供良好的土壤条件；播种设备则常出现种子堵塞、撒播不均的情况，进一步降低了播种保护效果。

技术实现思路

1、本实用新型的目的在于针对一种露天煤矿孤岛煤柱一体化开采装置，其优点是能够均匀翻土播种，高效保护矿区地表。

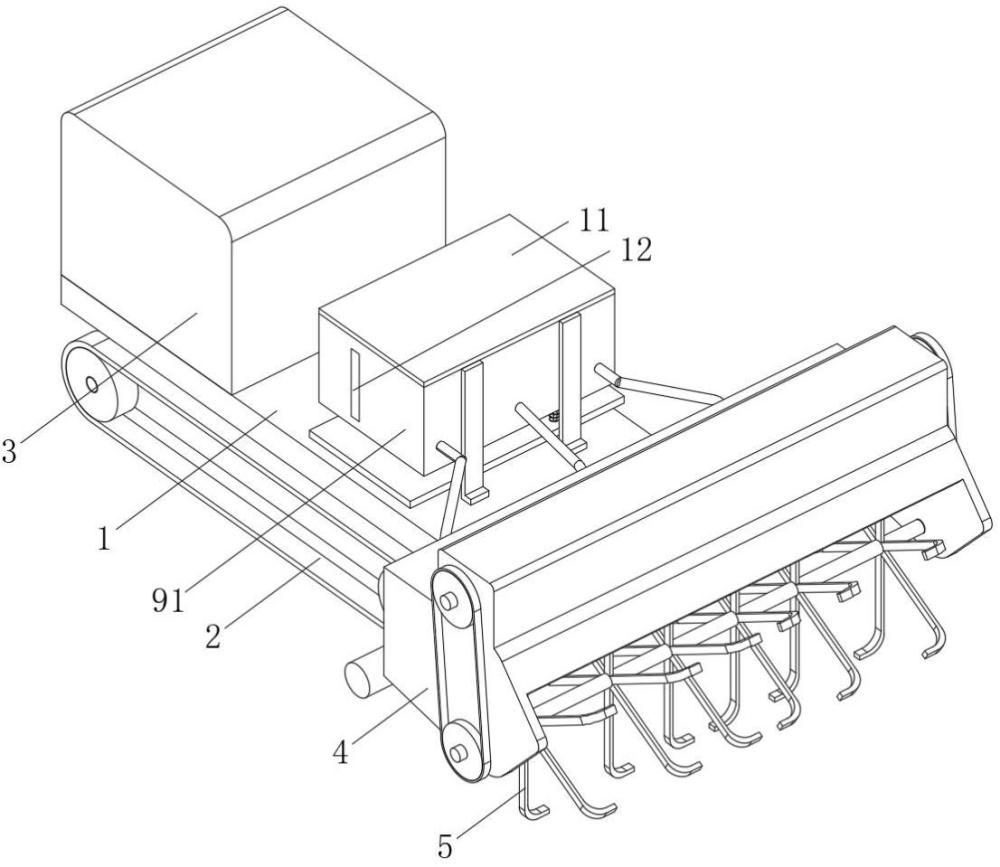

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种露天煤矿孤岛煤柱一体化开采装置，包括移动板，所述移动板的底部固定连接有履带车轮，所述移动板顶部的左侧固定连接有控制箱，所述移动板的右侧活动安装有旋耕箱，所述旋耕箱的内部活动连接有旋耕件，所述旋耕箱顶部的前侧与后侧均固定连接有驱动电机，所述驱动电机的输出端与旋耕件的前侧与后侧均固定连接有带轮，所述带轮的表面套设有传动带；

3、所述移动板的顶部固定连接有开采修复机构，所述开采修复机构包括撒料管，所述撒料管固定连接在移动板底部的右侧。

4、采用上述技术方案：本实用新型通过履带车轮的设置，适配孤岛煤柱开采场景。电机通过带轮、传动带驱动旋耕件工作，实现煤柱开采，开采修复机构的撒料管可同步进行场地修复，达成开采与修复一体化，提升作业连贯性。

5、本实用新型进一步设置为，所述开采修复机构还包括供料箱，所述供料箱固定连接在移动板顶部的右侧，所述供料箱的右侧连通有输送管组，所述输送管组的另一侧贯穿至撒料管的内部。

6、采用上述技术方案：通过开采修复机构的设置，输送管组将物料稳定输送至撒料管，保障修复物料供应的连续性，该结构使物料输送路径清晰，减少物料输送过程中的泄漏损耗，确保修复作业均匀高效，适配开采后的即时修复需求。

7、本实用新型进一步设置为，所述供料箱的内部设置有振动板，所述振动板底部的四角均固定连接有传动杆，所述传动杆的底部贯穿至供料箱的底部。

8、采用上述技术方案：通过振动板的设置，可避免物料堆积堵塞，保障物料顺利下落，传动杆连接振动板并延伸至供料箱底部，为后续驱动结构安装提供基础，确保振动驱动力稳定传递，提升供料稳定性，减少供料故障。

9、本实用新型进一步设置为，所述传动杆的底部固定连接有安装板，所述安装板的底部固定连接有振动电机。

10、采用上述技术方案：通过安装板的设置，安装板可增强振动电机与传动杆的连接稳定性，避免振动过程中出现连接松动，保障供料箱持续正常供料。

11、本实用新型进一步设置为，所述传动杆的表面套设有辅振弹簧，所述辅振弹簧的一侧固定连接在供料箱的底部，所述辅振弹簧的另一侧固定连接在安装板的顶部。

12、采用上述技术方案：通过辅振弹簧的设置，可辅助提升振动板的振动效果，同时缓冲振动电机工作时产生的冲击力，减少冲击力对供料箱底部的损伤，延长装置使用寿命，也能降低振动过程中的噪音，改善作业环境。

13、本实用新型进一步设置为，所述旋耕箱的顶部固定连接有保护罩，所述驱动电机位于保护罩的内部。

14、采用上述技术方案：通过保护罩的设置，可阻挡露天煤矿开采时产生的粉尘、碎石等杂物接触电机，避免电机受损，同时能防止外界环境对电机运行的干扰，保障电机稳定驱动旋耕件工作，降低设备故障概率。

15、本实用新型进一步设置为，所述供料箱的顶部活动连接有盖板，所述盖板位于移动板的顶部。

16、采用上述技术方案：通过透明板的设置，打开盖板可便捷添加修复物料，关闭后能防止粉尘等杂物进入供料箱污染物料，盖板结构简单，操作方便，提升供料箱使用的便捷性，同时保障物料纯度，确保修复效果。

17、本实用新型进一步设置为，所述供料箱的前侧固定连接有透明板，所述透明板位于振动板的前侧。

18、采用上述技术方案：通过透明板的设置，便于作业人员直观观察供料箱内物料剩余量，及时补充物料，避免因物料不足影响修复作业，透明板安装方式简单，不影响供料箱整体结构稳定性，提升装置使用的便捷性。

19、综上所述，本实用新型具有以下有益效果：

20、1、本实用新型通过履带车轮的设置，适配孤岛煤柱开采场景。电机通过带轮、传动带驱动旋耕件工作，实现煤柱开采，开采修复机构的撒料管可同步进行场地修复，达成开采与修复一体化，提升作业连贯性；

21、2、本实用新型通过旋耕箱与移动板的设置，便于旋耕件的检修更换。一体化设计减少单独开采、修复设备的切换流程，降低作业人员劳动强度，同时简化装置整体结构，减少设备占用空间，提升场地适应性。

1.一种露天煤矿孤岛煤柱一体化开采装置，包括移动板（1），其特征在于：所述移动板（1）的底部固定连接有履带车轮（2），所述移动板（1）顶部的左侧固定连接有控制箱（3），所述移动板（1）的右侧活动安装有旋耕箱（4），所述旋耕箱（4）的内部活动连接有旋耕件（5），所述旋耕箱（4）顶部的前侧与后侧均固定连接有驱动电机（6），所述驱动电机（6）的输出端与旋耕件（5）的前侧与后侧均固定连接有带轮（7），所述带轮（7）的表面套设有传动带（8）；

2.根据权利要求1所述的一种露天煤矿孤岛煤柱一体化开采装置，其特征在于：所述开采修复机构（9）还包括供料箱（91），所述供料箱（91）固定连接在移动板（1）顶部的右侧，所述供料箱（91）的右侧连通有输送管组（92），所述输送管组（92）的另一侧贯穿至撒料管（97）的内部。

3.根据权利要求1所述的一种露天煤矿孤岛煤柱一体化开采装置，其特征在于：供料箱（91）的内部设置有振动板（93），所述振动板（93）底部的四角均固定连接有传动杆（94），所述传动杆（94）的底部贯穿至供料箱（91）的底部。

4.根据权利要求3所述的一种露天煤矿孤岛煤柱一体化开采装置，其特征在于：所述传动杆（94）的底部固定连接有安装板（95），所述安装板（95）的底部固定连接有振动电机（98）。

5.根据权利要求3所述的一种露天煤矿孤岛煤柱一体化开采装置，其特征在于：所述传动杆（94）的表面套设有辅振弹簧（96），所述辅振弹簧（96）的一侧固定连接在供料箱（91）的底部，所述辅振弹簧（96）的另一侧固定连接在安装板（95）的顶部。

6.根据权利要求1所述的一种露天煤矿孤岛煤柱一体化开采装置，其特征在于：所述旋耕箱（4）的顶部固定连接有保护罩（10），所述驱动电机（6）位于保护罩（10）的内部。

7.根据权利要求1所述的一种露天煤矿孤岛煤柱一体化开采装置，其特征在于：供料箱（91）的顶部活动连接有盖板（11），所述盖板（11）位于移动板（1）的顶部。

8.根据权利要求3所述的一种露天煤矿孤岛煤柱一体化开采装置，其特征在于：所述供料箱（91）的前侧固定连接有透明板（12），所述透明板（12）位于振动板（93）的前侧。
