一种不良地质条件下的双护盾TBM结构的制作方法

本技术涉及tbm施工装置，具体涉及一种不良地质条件下的双护盾tbm结构。

背景技术：

1、在隧道掘进工程中，双护盾tbm因其掘进管片并行作业的高效模式而被广泛应用。传统双护盾tbm主要由前盾、伸缩内盾、尾盾及推进系统组成，其伸缩内盾通常设计为简单的筒状钢结构，主要功能是为管片安装提供空间并传递推力。

2、对于不良地质段的处治，经常采用固定式注浆的方式进行，部分改进型tbm在盾体外壁或隔板上固定安装若干注浆管，但其注浆方向固定不可调，只能对特定方位进行注浆，无法应对围岩变形的随机性和各向异性。

技术实现思路

1、本实用新型所要解决的技术问题是现有技术，目的在于提供一种不良地质条件下的双护盾tbm结构，解决上述问题。

2、本实用新型通过下述技术方案实现：

3、一种不良地质条件下的双护盾tbm结构，包括配置于伸缩内盾内部的钻孔注浆装置、后侧钢架、调整转盘、注浆孔、第一固定件、第二固定件、旋转装置、第三固定件和前侧钢架；

4、所述后侧钢架和所述前侧钢架固定于伸缩内盾内部，且所述调整转盘配置于所述后侧钢架和所述前侧钢架之间；

5、所述调整转盘固定安装有旋转轴，且所述旋转轴和所述调整转盘的轴线重合；

6、所述第二固定件固定于所述前侧钢架，且所述旋转轴的一端活动连接于所述第二固定件的前侧，所述旋转轴的另一端活动连接于所述第二固定件的后侧；

7、所述旋转轴活动连接于所述第二固定件的后侧的一端固定连接于所述旋转装置的固定端；

8、所述旋转装置的旋转端固定于所述后侧钢架，所述旋转端的轴线和所述旋转轴的轴线重合，且所述旋转装置可沿旋转端轴线旋转；

9、所述调整转盘朝向所述后侧钢架的一侧固定安装所述第一固定件，所述调整转盘朝向所述前侧钢架的一侧固定安装所述第三固定件，且所述第一固定件活动连接于所述钻孔注浆装置；

10、当所述旋转装置带动所述调整转盘转动到指定位置时，所述调整转盘通过所述第三固定件固定于所述前侧钢架，且所述钻孔注浆装置的钻孔注浆套筒穿过贯通所述伸缩内盾的外壁的所述注浆孔。

11、进一步的，所述钻孔注浆装置还包括钻孔注浆平台、第一突出部、调整油缸和第二突出部；

12、所述第一突出部固定于所述钻孔注浆平台的前底部，所述第二突出部固定于所述钻孔注浆平台的后底部；

13、所述第一突出部铰接于所述第一固定件的上部；

14、所述第二突出部铰接于所述调整油缸的一端，且所述调整油缸的另一端铰接于所述第一固定件的下部。

15、进一步的，所述钻孔注浆装置还包括钻孔注浆器和套筒固定件；

16、所述钻孔注浆器固定安装于所述钻孔注浆平台的后顶部，且所述套筒固定件固定安装于所述钻孔注浆平台的前顶部；

17、所述钻孔注浆套筒的一端固定于所述钻孔注浆器的输出端，且所述钻孔注浆套筒的另一端穿过所述套筒固定件后穿过所述注浆孔；

18、所述钻孔注浆套筒固定于所述套筒固定件。

19、进一步的，所述旋转装置采用电机；所述电机固定于所述旋转轴活动连接于所述第二固定件的后侧的一端，且所述电机的输出轴固定于所述后侧钢架。

20、进一步的，所述注浆孔包括第一注浆孔、第二注浆孔和第三注浆孔；

21、所述第一注浆孔设置于所述伸缩内盾的外壁的顶部，且所述第二注浆孔设置于所述第一注浆孔的一侧，所述第三注浆孔设置于所述第一注浆孔的另一侧；

22、所述第三注浆孔和所述第二注浆孔基于所述第一注浆孔的轴线对称设置。

23、本实用新型与现有技术相比，具有如下的优点和有益效果：

24、本实用新型一种不良地质条件下的双护盾tbm结构，可以有效在一个断面内进行多个角度的钻孔注浆调节，进而对盾体外部的围岩进行加固，在几乎不增加tbm外形尺寸和系统复杂度的前提下，赋予其主动岩土加固能力，对提高不良地质段施工安全性和效率具有显著的技术进步意义。

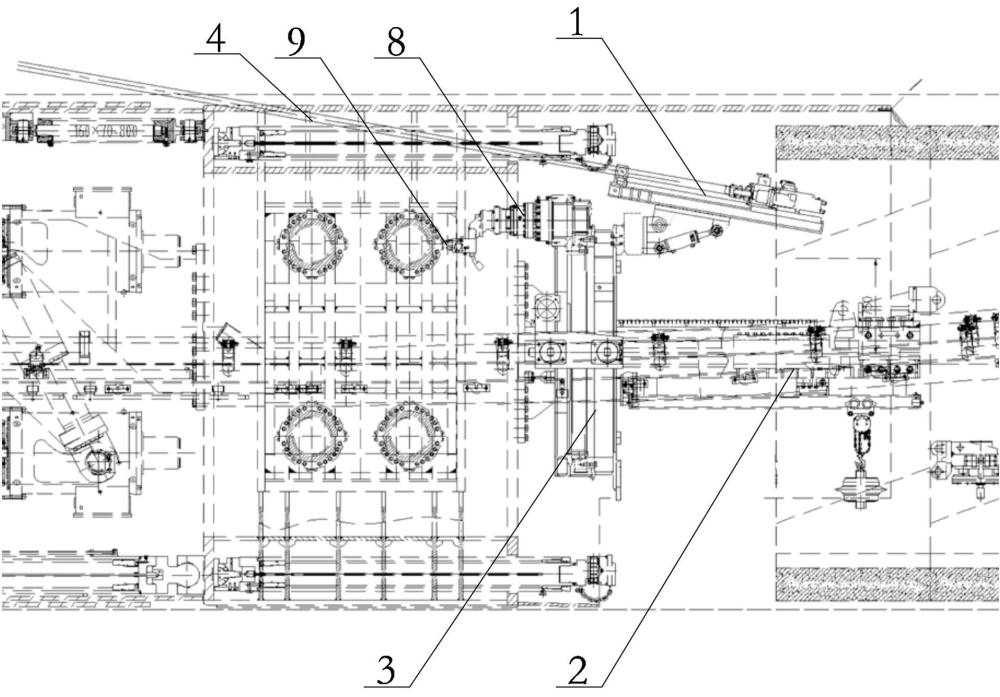

1.一种不良地质条件下的双护盾tbm结构，其特征在于，包括配置于伸缩内盾内部的钻孔注浆装置（1）、后侧钢架（2）、调整转盘（3）、注浆孔（4）、第一固定件（5）、第二固定件（6）、旋转装置（7）、第三固定件（8）和前侧钢架（9）；

2.根据权利要求1所述的一种不良地质条件下的双护盾tbm结构，其特征在于，所述钻孔注浆装置（1）还包括钻孔注浆平台（11）、第一突出部（15）、调整油缸（16）和第二突出部（17）；

3.根据权利要求2所述的一种不良地质条件下的双护盾tbm结构，其特征在于，所述钻孔注浆装置（1）还包括钻孔注浆器（12）和套筒固定件（14）；

4.根据权利要求1所述的一种不良地质条件下的双护盾tbm结构，其特征在于，所述旋转装置（7）采用电机；所述电机固定于所述旋转轴活动连接于所述第二固定件（6）的后侧的一端，且所述电机的输出轴固定于所述后侧钢架（2）。

5.根据权利要求1所述的一种不良地质条件下的双护盾tbm结构，其特征在于，所述注浆孔（4）包括第一注浆孔、第二注浆孔和第三注浆孔；
