一种潜孔钻机冲击器的制作方法

本技术涉及潜孔钻机，具体涉及一种潜孔钻机冲击器。

背景技术：

1、潜孔钻机冲击器是露天矿山钻孔作业的核心部件，可潜入炮孔内部，通过高频冲击动作驱动前端钻头破碎岩石，为后续爆破作业提供精准炮孔，是保障钻孔效率与质量、为爆破创造基础条件的关键装备。

2、现有技术中，专利申请号为cn202321753970.x的一种冲击器及潜孔钻机，包括：外套管，所述外套管的后端与接头相连，所述外套管的前端与钻头之间通过卡钎套相连；固定设置在所述外套管内，与所述接头的高压气道连通的配气杆；滑动套装在配气杆的外侧的活塞，所述活塞的外侧套设有内套管，所述接头、所述活塞、所述内套管以及所述配气杆之间形成第一气室，所述钻头、所述活塞、所述外套管以及所述配气杆之间形成第二气室；设置在所述接头上的排气通道，所述活塞沿所述配气杆的轴线方向移动，以使得所述排气通道与所述第一气室和所述第二气室交替连通。本申请提供的冲击器及潜孔钻机，相较于现有技术而言，能够防止残渣堵塞，排渣效果好，钻孔效率更高。

3、当活塞等核心部件发生磨损或损坏时，套筒无法从中部开启，无法对内部核心部件实施快速检修，需要对冲击器进行整体拆解，导致检修作业耗时增加，劳动强度上升，延长设备停机时间，使作业效率降低。

技术实现思路

1、针对现有技术所存在的上述缺点，本实用新型提供了一种潜孔钻机冲击器，能够有效解决现有技术中当活塞等核心部件发生磨损或损坏时，套筒无法从中部开启，无法对内部核心部件实施快速检修，需要对冲击器进行整体拆解的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

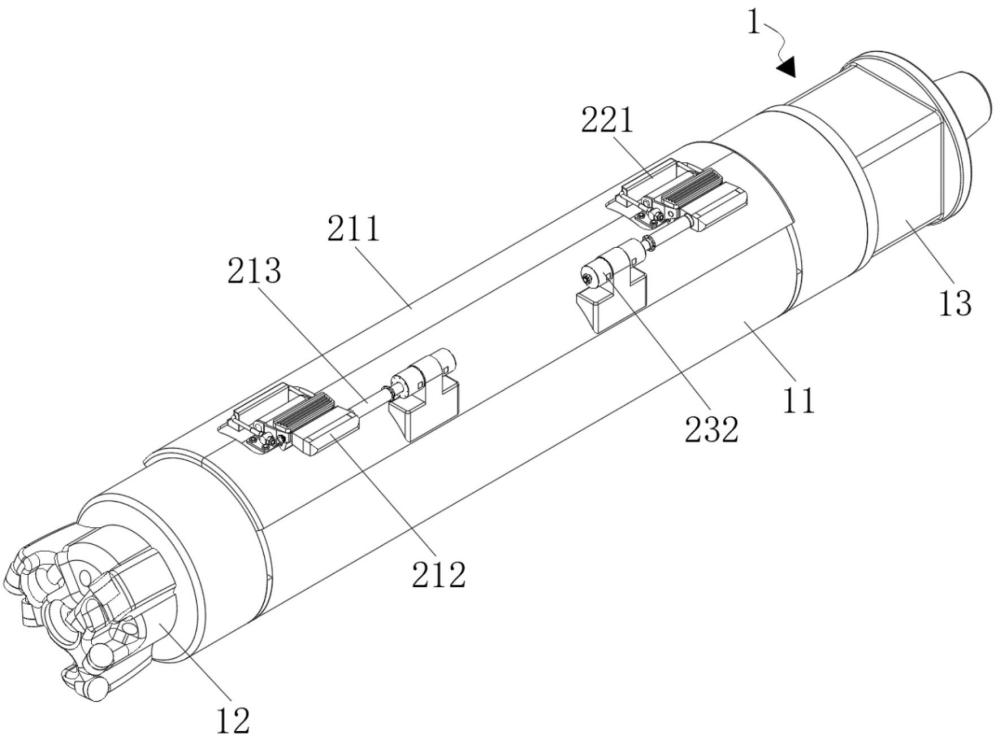

3、本实用新型提供一种潜孔钻机冲击器，包括冲击组件，包括冲击器本体，所述冲击器本体一端设置有钻头，所述冲击器本体另一端固定有进气管；

4、开合组件，设置于所述冲击器本体上，包括开合件，所述开合件包括弧形板，所述弧形板与所述冲击器本体一侧滑动连接，所述弧形板顶部设置有拨动板，所述拨动板一侧设置有插杆。

5、进一步地，所述开合组件还包括锁止件，所述锁止件包括锁板，所述锁板固定于所述弧形板顶部，所述锁板一侧设置有锁杆。

6、进一步地，所述锁杆一端铰接有活动架，所述拨动板与所述活动架一侧固定，所述活动架底部铰接有定位板，所述定位板固定于所述弧形板顶部。

7、进一步地，所述定位板一侧固定有卡块，所述卡块底部设置有活动块，所述活动块与所述活动架一侧铰接。

8、进一步地，所述活动块一端固定有复位盘，所述复位盘一侧固定有扭簧，所述扭簧一端固定于所述活动架一侧。

9、进一步地，所述开合组件还包括震动件，所述震动件包括活塞杆，所述活塞杆固定于所述插杆一端。

10、进一步地，所述活塞杆外侧活动连接有支撑套，所述支撑套外套设有固定块，所述固定块固定于所述弧形板顶部。

11、进一步地，所述活塞杆一侧固定有弹簧，所述弹簧一端固定于所述支撑套内壁。

12、本实用新型提供的技术方案，与已知的现有技术相比，具有如下有益效果：当活塞等核心部件出现磨损或损坏时，无需整体拆解冲击器，可直接通过中部开启结构快速接触内部部件，缩短检修准备时间。

13、冲击器作业产生的震动可对套筒的关闭状态进行限位，防止套筒在震动下意外松动，避免活塞等内部核心部件暴露于恶劣环境，降低部件损坏的风险。

1.一种潜孔钻机冲击器，包括，其特征在于，

2.根据权利要求1所述的一种潜孔钻机冲击器，其特征在于，所述开合组件（2）还包括锁止件（22），所述锁止件（22）包括锁板（221），所述锁板（221）固定于所述弧形板（211）顶部，所述锁板（221）一侧设置有锁杆（222）。

3.根据权利要求2所述的一种潜孔钻机冲击器，其特征在于，所述锁杆（222）一端铰接有活动架（223），所述拨动板（212）与所述活动架（223）一侧固定，所述活动架（223）底部铰接有定位板（224），所述定位板（224）固定于所述弧形板（211）顶部。

4.根据权利要求3所述的一种潜孔钻机冲击器，其特征在于，所述定位板（224）一侧固定有卡块（225），所述卡块（225）底部设置有活动块（226），所述活动块（226）与所述活动架（223）一侧铰接。

5.根据权利要求4所述的一种潜孔钻机冲击器，其特征在于，所述活动块（226）一端固定有复位盘（227），所述复位盘（227）一侧固定有扭簧（228），所述扭簧（228）一端固定于所述活动架（223）一侧。

6.根据权利要求5所述的一种潜孔钻机冲击器，其特征在于，所述开合组件（2）还包括震动件（23），所述震动件（23）包括活塞杆（231），所述活塞杆（231）固定于所述插杆（213）一端。

7.根据权利要求6所述的一种潜孔钻机冲击器，其特征在于，所述活塞杆（231）外侧活动连接有支撑套（232），所述支撑套（232）外套设有固定块（233），所述固定块（233）固定于所述弧形板（211）顶部。

8.根据权利要求7所述的一种潜孔钻机冲击器，其特征在于，所述活塞杆（231）一侧固定有弹簧（234），所述弹簧（234）一端固定于所述支撑套（232）内壁。
