一种煤矿通风监控设备的制作方法

本技术涉及监控设备，尤其涉及一种煤矿通风监控设备。

背景技术：

1、矿井通风是保障矿井安全最主要的技术手段之一，矿井必须有完整独立的通风系统，必须按实际风量核定矿井产量，即“以风定产”。矿井通风系统是否合理，对整个矿井通风状况的好坏和能否保障矿井安全生产起着重要的作用，同时应在保证安全生产的前提下，降低通风费用，力求经济合理，通风机是矿井通风系统的主要。

2、如中国实用新型专利(cn221381042u)公开了一种煤矿用通风安全监控设备，包括安装套，安装套两侧内侧壁的中部均固定连接有限位组件，限位组件包括固定盘、承接柱、弹簧柱、挤压盘、把手和挤压垫，固定盘的背面固定连接于安装套内侧壁的中部，固定盘的正面固定连接有承接柱，承接柱的一端固定连接有弹簧柱。

3、在使用上述技术时，发现现有技术中存在以下技术问题：上述通风安全监控设备在判断扇叶具体停转原因时较为困难需要对电源和电机全部进行检查,较为消耗时间，为此，我们设计一种煤矿通风监控设备，用于对上述技术问题提供另一种技术方案。

技术实现思路

1、基于此，有必要针对上述技术问题，提供一种煤矿通风监控设备，当第一电源出现问题导致通风扇停止工作时，此时通过报警装置的设计蜂鸣器的声音能够引起工作人员的注意，方便及时采取行动；显示组件的设计通过警示灯间断的闪烁来判断安装套内部固定电机的工作情况，同时防止因固定电机损坏导致通风扇停止转动，而报警装置失效问题，通过报警装置与显示组件的配合能够及时快速的判断具体损坏部分，提高维修效率。

2、为了解决上述的技术问题，本实用新型采用了如下技术方案：

3、一种煤矿通风监控设备，包括安装套，所述安装套内侧的一端固定有固定架，所述安装套的内侧还固定有第一固定板，所述第一固定板位于固定架的一端，所述第一固定板的顶部固定有固定电机，所述固定电机的输出的端固定有第一传动杆，所述第一传动杆与固定架转动连接，所述第一传动杆的一端贯穿固定架固定有通风扇，所述安装套内侧设置有报警装置，所述安装套顶部靠近固定架的一端还设置有显示组件。

4、作为本实用新型提供的所述的一种煤矿通风监控设备的一种优选实施方式，所述报警装置包括第一电源、第一绝缘板、电磁铁、弹簧、第一导电板、第二绝缘板和导电棍，所述安装套内侧的一侧固定有第一电源，所述第一电源内侧的一侧还固定有第一绝缘板，所述第一绝缘板位于第一电源的一端，所述第一绝缘板内侧的顶端固定有电磁铁，所述电磁铁与第一电源电性连接，所述电磁铁底部的两端均固定有弹簧，所述弹簧位于第一绝缘板的内部，两个所述弹簧的底部固定有一个第一导电板，所述第一导电板与第一绝缘板滑动连接，所述第一导电板的两端均固定有第二绝缘板，所述第二绝缘板与第一绝缘板滑动连接，所述第一导电板底部的两端均固定有导电棍。

5、作为本实用新型提供的所述的一种煤矿通风监控设备的一种优选实施方式，所述报警装置还包括第二导电板、插接槽、第二电源和蜂鸣器，所述第一绝缘板底部的两端均固定有第二导电板，所述第二导电板的内侧开设有插接槽，所述插接槽的尺寸与导电棍的外形尺寸大小相同，所述安装套内侧靠近第一绝缘板的一侧固定有第二电源，所述安装套内侧靠近第一绝缘板一侧的底部固定有蜂鸣器，所述蜂鸣器与第二电源电性连接，所述蜂鸣器与其中一个第二导电板电性连接，同时第二电源与另一个所述第二导电板电性连接。

6、作为本实用新型提供的所述的一种煤矿通风监控设备的一种优选实施方式，所述显示组件包括第一锥齿轮、第二锥齿轮、第二传动杆、第二固定板、第三固定板、第一减速齿轮和第二减速齿轮，所述第一传动杆的外侧固定有第一锥齿轮，所述第一锥齿轮的顶部啮合连接有第二锥齿轮，所述第二锥齿轮的顶部固定有第二传动杆，所述第二传动杆与安装套转动连接，所述第二传动杆外侧的顶端转动连接有第二固定板，所述第二固定板与安装套固定连接，所述安装套顶部的一端固定有第三固定板，所述第二传动杆与第三固定板转动连接，所述第二传动杆的顶部固定有第一减速齿轮，所述第一减速齿轮位于第三固定板的内部，所述第一减速齿轮的一端啮合连接有第二减速齿轮，所述第二减速齿轮与第三固定板转动连接。

7、作为本实用新型提供的所述的一种煤矿通风监控设备的一种优选实施方式，所述显示组件还包括往复丝杆、滑动板、按压棍、警示灯、第三电源和控制开关，所述第二减速齿轮的顶部固定有往复丝杆，所述往复丝杆与第三固定板转动连接，所述往复丝杆的外侧螺纹连接有滑动板，所述滑动板与第三固定板滑动连接，所述滑动板的一端固定有按压棍，所述按压棍位于第三固定板的内部，所述第三固定板顶部的一端安装有警示灯，所述第三固定板的顶部设置有第三电源，所述第三电源与警示灯电性连接，所述第三固定板顶部的内侧还设置有控制开关，所述控制开关与警示灯电性连接。

8、作为本实用新型提供的所述的一种煤矿通风监控设备的一种优选实施方式，所述第三固定板靠近警示灯的一端均布开设有多个散热矩形槽，所述散热矩形槽的内侧固定有滤网。

9、可以毫无疑义的看出，通过本申请的上述的技术方案，必然可以解决本申请要解决的技术问题。

10、同时，通过以上技术方案，本实用新型至少具备以下有益效果：

11、本实用新型提供的一种煤矿通风监控设备，当第一电源出现问题导致通风扇停止工作时，此时通过报警装置的设计蜂鸣器的声音能够引起工作人员的注意，方便及时采取行动；显示组件的设计通过警示灯间断的闪烁来判断安装套内部固定电机的工作情况，同时防止因固定电机损坏导致通风扇停止转动，而报警装置失效问题，通过报警装置与显示组件的配合能够及时快速的判断具体损坏部分，提高维修效率。

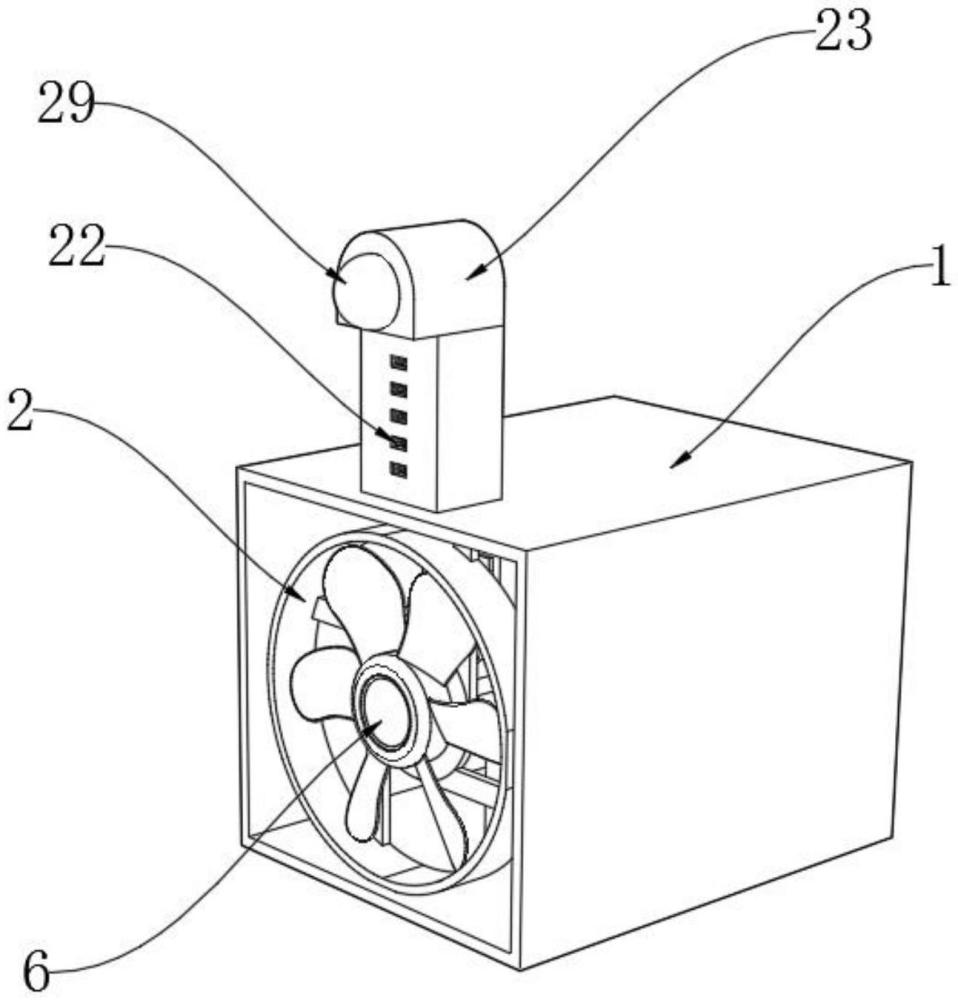

1.一种煤矿通风监控设备，其特征在于，包括安装套（1），所述安装套（1）内侧的一端固定有固定架（2），所述安装套（1）的内侧还固定有第一固定板（3），所述第一固定板（3）位于固定架（2）的一端，所述第一固定板（3）的顶部固定有固定电机（4），所述固定电机（4）的输出的端固定有第一传动杆（5），所述第一传动杆（5）与固定架（2）转动连接，所述第一传动杆（5）的一端贯穿固定架（2）固定有通风扇（6），所述安装套（1）内侧的设置有报警装置，所述安装套（1）顶部靠近固定架（2）的一端还设置有显示组件。

2.根据权利要求1所述的一种煤矿通风监控设备，其特征在于，所述报警装置包括第一电源（7）、第一绝缘板（8）、电磁铁（9）、弹簧（10）、第一导电板（11）、第二绝缘板（12）和导电棍（13），所述安装套（1）内侧的一侧固定有第一电源（7），所述第一电源（7）内侧的一侧还固定有第一绝缘板（8），所述第一绝缘板（8）位于第一电源（7）的一端，所述第一绝缘板（8）内侧的顶端固定有电磁铁（9），所述电磁铁（9）与第一电源（7）电性连接，所述电磁铁（9）底部的两端均固定有弹簧（10），所述弹簧（10）位于第一绝缘板（8）的内部，两个所述弹簧（10）的底部固定有一个第一导电板（11），所述第一导电板（11）与第一绝缘板（8）滑动连接，所述第一导电板（11）的两端均固定有第二绝缘板（12），所述第二绝缘板（12）与第一绝缘板（8）滑动连接，所述第一导电板（11）底部的两端均固定有导电棍（13）。

3.根据权利要求2所述的一种煤矿通风监控设备，其特征在于，所述报警装置还包括第二导电板（14）、插接槽（15）、第二电源（16）和蜂鸣器（17），所述第一绝缘板（8）底部的两端均固定有第二导电板（14），所述第二导电板（14）的内侧开设有插接槽（15），所述插接槽（15）的尺寸与导电棍（13）的外形尺寸大小相同，所述安装套（1）内侧靠近第一绝缘板（8）的一侧固定有第二电源（16），所述安装套（1）内侧靠近第一绝缘板（8）一侧的底部固定有蜂鸣器（17），所述蜂鸣器（17）与第二电源（16）电性连接，所述蜂鸣器（17）与其中一个第二导电板（14）电性连接，同时第二电源（16）与另一个所述第二导电板（14）电性连接。

4.根据权利要求1所述的一种煤矿通风监控设备，其特征在于，所述显示组件包括第一锥齿轮（18）、第二锥齿轮（19）、第二传动杆（20）、第二固定板（21）、第三固定板（23）、第一减速齿轮（24）和第二减速齿轮（25），所述第一传动杆（5）的外侧固定有第一锥齿轮（18），所述第一锥齿轮（18）的顶部啮合连接有第二锥齿轮（19），所述第二锥齿轮（19）的顶部固定有第二传动杆（20），所述第二传动杆（20）与安装套（1）转动连接，所述第二传动杆（20）外侧的顶端转动连接有第二固定板（21），所述第二固定板（21）与安装套（1）固定连接，所述安装套（1）顶部的一端固定有第三固定板（23），所述第二传动杆（20）与第三固定板（23）转动连接，所述第二传动杆（20）的顶部固定有第一减速齿轮（24），所述第一减速齿轮（24）位于第三固定板（23）的内部，所述第一减速齿轮（24）的一端啮合连接有第二减速齿轮（25），所述第二减速齿轮（25）与第三固定板（23）转动连接。

5.根据权利要求4所述的一种煤矿通风监控设备，其特征在于，所述显示组件还包括往复丝杆（26）、滑动板（27）、按压棍（28）、警示灯（29）、第三电源（30）和控制开关（31），所述第二减速齿轮（25）的顶部固定有往复丝杆（26），所述往复丝杆（26）与第三固定板（23）转动连接，所述往复丝杆（26）的外侧螺纹连接有滑动板（27），所述滑动板（27）与第三固定板（23）滑动连接，所述滑动板（27）的一端固定有按压棍（28），所述按压棍（28）位于第三固定板（23）的内部，所述第三固定板（23）顶部的一端安装有警示灯（29），所述第三固定板（23）的顶部设置有第三电源（30），所述第三电源（30）与警示灯（29）电性连接，所述第三固定板（23）顶部的内侧还设置有控制开关（31），所述控制开关（31）与警示灯（29）电性连接。

6.根据权利要求4所述的一种煤矿通风监控设备，其特征在于，所述第三固定板（23）靠近警示灯（29）的一端均布开设有多个散热矩形槽，所述散热矩形槽的内侧固定有滤网（22）。
