一种可调节高度的折弯机工作台的制作方法

本技术涉及折弯机，具体为一种可调节高度的折弯机工作台。

背景技术：

1、折弯机是一种用于对金属板料进行折弯加工的锻压设备，其工作台的高度直接影响到模具的对接精度与工件的加工质量。在实际生产中，为了适应不同厚度、不同角度的折弯需求，或者更换、修磨模具后，都需要对工作台的高度进行精确调整。

2、现有技术中，存在多种工作台高度调节方案。如在公告号cn202356477u公开了一种可调节高度的折弯机工作台，通过调节螺钉调整斜面垫块与半圆垫块之间的相对位置，来调整工作台立板两端的高度，从而调整工作台台面的高度。然而该方案存在一些不足：首先其调节依赖人工手动操作两侧的螺钉，难以保证同步性，易导致工作台倾斜，影响加工精度；手工调节的效率也比较低，为保证精度需要反复操作；由于采用调节斜面垫块与半圆垫块之间的相对来改变高度，导致该结构的调节范围受限于斜面长度，调节行程有限。

3、因此，本领域迫切需要一种调节范围大、同步精度高、锁紧稳定可靠，调节效率高的可调节高度折弯机工作台。

技术实现思路

1、为了解决上述缺陷，本实用新型提供了一种可调节高度的折弯机工作台，实现工作台调节的精度和效率，增加调节范围，保证工作台的稳定性。

2、为了实现上述目的，本实用新型提供的技术方案为，一种可调节高度的折弯机工作台，包括左右墙板、工作台、工作台立板，所述左右墙板之间设置有固定板，所述工作台设置在左右墙板之间且位于固定板上方，所述工作台立板竖直固定在工作台的底部，所述固定板的顶部设置有支撑板，所述支撑板设置在所述工作台立板的一侧，所述支撑板的表面设置有锁紧机构，所述锁紧机构用于使所述工作台立板紧贴在所述支撑板的一侧，通过摩擦力实现所述工作台的固定；

3、所述工作台立板的一侧设置有直线导轨，所述直线导轨与所述支撑板滑动连接，保证所述工作台立板沿竖直方向滑动；

4、所述左右墙板相对的一侧均设置有丝杆结构，所述丝杆结构包括丝杆、螺母和固定座，所述固定座固定在左右墙板的一侧，所述丝杆竖直设置在固定座与固定板之间，所述丝杆的底端延伸至固定板的下方，所述螺母设置在丝杆表面并与丝杆螺纹连接，所述工作台立板靠近螺母的一侧固定连接有与螺母固定连接的连接座，所述左右墙板的表面固定连接有与丝杆传动连接的伺服电机，所述固定板的底部还固定连接有与伺服电机电性连接的同步器。

5、优选的，所述锁紧机构包括电动伸缩杆、固定筒和拉杆，所述固定筒等间距垂直固定在支撑板的一侧，所述电动伸缩杆固定在支撑板的一侧且位于相邻两个固定筒之间，所述拉杆设置在固定筒内并与固定筒滑动连接，各所述拉杆的一端依次贯穿支撑板和工作台立板并共同固定连接有压板，所述压板的底部与固定板的顶部滑动连接，所述拉杆的另一端固定连接有连接块，各所述电动伸缩杆的工作端共同固定连接有推板，所述推板通过螺栓固定在连接块的一侧。

6、优选的，所述工作台的底部边缘设置有防护框，所述防护框表面设置有刻度。

7、优选的，所述左右墙板的表面且位于丝杆正对应位置设置有抗弯导轨，所述螺母的一侧通过滑块与抗弯导轨滑动连接，所述抗弯导轨的截面为t型。

8、优选的，所述工作台立板的表面设置有与拉杆适配的长条孔，所述长条孔的长度方向与工作台的升降方向一致。

9、优选的，所述同步器为电子同步控制器。

10、本实用新型采用上述技术方案，有益效果包括：该种可调节高度的折弯机工作台，通过采用伺服电机驱动丝杆的结构，调节范围大；通过同步器控制两侧伺服电机同步运行，从根本上保证了工作台升降的同步性与水平精度，避免了倾斜；在调节到位后，通过锁紧机构的电动伸缩杆拉动所有拉杆使得压板与支撑板共同作用，将工作台立板刚性夹紧在中间，锁紧力分布均匀，抗冲击和抗偏载能力极强，保证了折弯作业时工作台的绝对稳固；直线导轨确保了工作台升降的直线度。

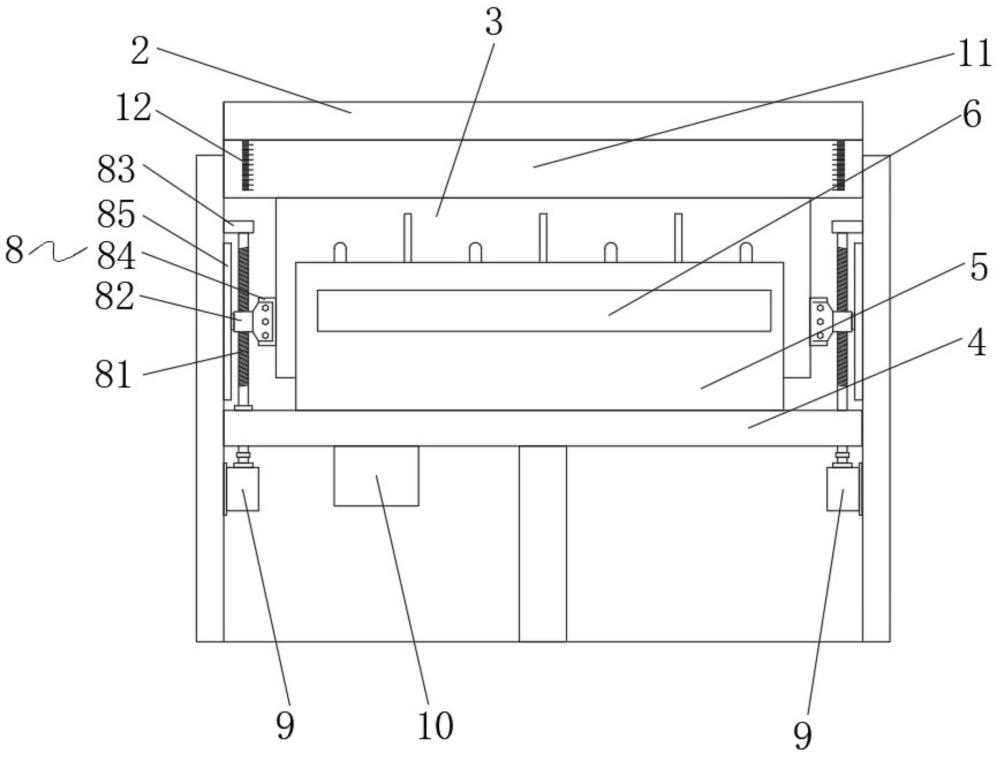

1.一种可调节高度的折弯机工作台，包括左右墙板（1）、工作台（2）、工作台立板（3），其特征在于：所述左右墙板（1）之间设置有固定板（4），所述工作台（2）设置在左右墙板（1）之间且位于固定板（4）上方，所述工作台立板（3）竖直固定在工作台（2）的底部，所述固定板（4）的顶部设置有支撑板（5），所述支撑板（5）设置在所述工作台立板（3）的一侧，所述支撑板（5）的表面设置有锁紧机构（6），所述锁紧机构（6）用于使所述工作台立板（3）紧贴在所述支撑板（5）的一侧，通过摩擦力实现所述工作台（2）的固定；

2.根据权利要求1所述的一种可调节高度的折弯机工作台，其特征在于：所述锁紧机构（6）包括电动伸缩杆（61）、固定筒（62）和拉杆（63），所述固定筒（62）等间距垂直固定在支撑板（5）的一侧，所述电动伸缩杆（61）固定在支撑板（5）的一侧且位于相邻两个固定筒（62）之间，所述拉杆（63）设置在固定筒（62）内并与固定筒（62）滑动连接，各所述拉杆（63）的一端依次贯穿支撑板（5）和工作台立板（3）并共同固定连接有压板（64），所述压板（64）的底部与固定板（4）的顶部滑动连接，所述拉杆（63）的另一端固定连接有连接块（65），各所述电动伸缩杆（61）的工作端共同固定连接有推板（66），所述推板（66）通过螺栓固定在连接块（65）的一侧。

3.根据权利要求1所述的一种可调节高度的折弯机工作台，其特征在于：所述工作台（2）的底部边缘设置有防护框（11），所述防护框（11）表面设置有刻度（12）。

4.根据权利要求1所述的一种可调节高度的折弯机工作台，其特征在于：所述左右墙板（1）的表面且位于丝杆（81）正对应位置设置有抗弯导轨（85），所述螺母（82）的一侧通过滑块与抗弯导轨（85）滑动连接，所述抗弯导轨（85）的截面为t型。

5.根据权利要求2所述的一种可调节高度的折弯机工作台，其特征在于：所述工作台立板（3）的表面设置有与拉杆（63）适配的长条孔（13），所述长条孔（13）的长度方向与工作台（2）的升降方向一致。

6.根据权利要求1所述的一种可调节高度的折弯机工作台，其特征在于：所述同步器（10）为电子同步控制器。
