一种拆分式焊接定位组件的制作方法

本技术属于定位组件，尤其涉及一种拆分式焊接定位组件。

背景技术：

1、焊接定位组件是用于确保焊接过程中工件精准定位和稳固夹持的关键装置，其核心功能在于提升焊接精度与效率，控制焊接变形。

2、目前焊接定位组件对两个平齐的钣金件进行焊接时，需要不断调节定位销的深度来校准夹具的夹持位置，很容易产生定位误差，影响焊接质量和焊接效率。

技术实现思路

1、本实用新型的目的在于：为了解决目前焊接定位组件对两个平齐的钣金件进行焊接时，需要不断调节定位销的深度来校准夹具的夹持位置，很容易产生定位误差，影响焊接质量和焊接效率而提出的一种拆分式焊接定位组件。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种拆分式焊接定位组件，包括：

3、第一定位件，其包括若干个第一限位板、第一抵接板和第一抵接件，第一抵接件位于若干个第一限位板和第一抵接板之间；

4、和第二定位件，其包括若干个第二限位板、第二抵接板和第二抵接件，第二抵接件位于若干个第二限位板和第二抵接板之间；其中第一焊接件定位在第一定位件上，第二焊接件定位在第二定位件上。

5、进一步地，上述第一定位件连接在第一安装板上，第二定位件连接在第二安装板上。

6、进一步地，上述第一安装板和第二安装板上均设置有安装孔，第一安装板和第二安装板通过螺钉固定在工作台上。

7、进一步地，上述第一限位板和第二限位板上均设置有限位槽，第一焊接件和第二焊接件上设置有限位臂，限位臂抵接在限位槽内。

8、进一步地，上述第一抵接件和第二抵接件均包括底座和推拉式肘夹，推拉式肘夹连接在底座上。

9、进一步地，上述若干个第一限位板、第一抵接板和第一抵接件倾斜平行布置。

10、进一步地，上述第一抵接板和第二抵接板平行布置。

11、进一步地，上述第一焊接件和第二焊接件上均设置有定位板。

12、本实用新型所提供的一种拆分式焊接定位组件，通过将定位件设置分体式结构，将第一焊接件上的限位臂抵接在限位槽内，定位板抵接在第一抵接板上，并用第一抵接件对定位板进行定位，将第二焊接件上的限位臂抵接在限位槽内，定位板抵接在第二抵接板上，此时，第一焊接件和第二焊接件相互抵接，并用第二抵接件对定位板进行定位，然后焊接，此结构无法调节定位销深度，即可快速定位，提高焊接质量和焊接效率，且第一限位板和第二限位板上的限位槽可以根据第一焊接件和第二焊接件的形状调整对其相匹配，提高定位精度。

13、因此，本实施例相较于现有技术具有以下有益效果：

14、一种拆分式焊接定位组件解决了目前焊接定位组件对两个平齐的钣金件进行焊接时，需要不断调节定位销的深度来校准夹具的夹持位置，很容易产生定位误差，影响焊接质量和焊接效率的问题。

1.一种拆分式焊接定位组件，其特征在于，包括：

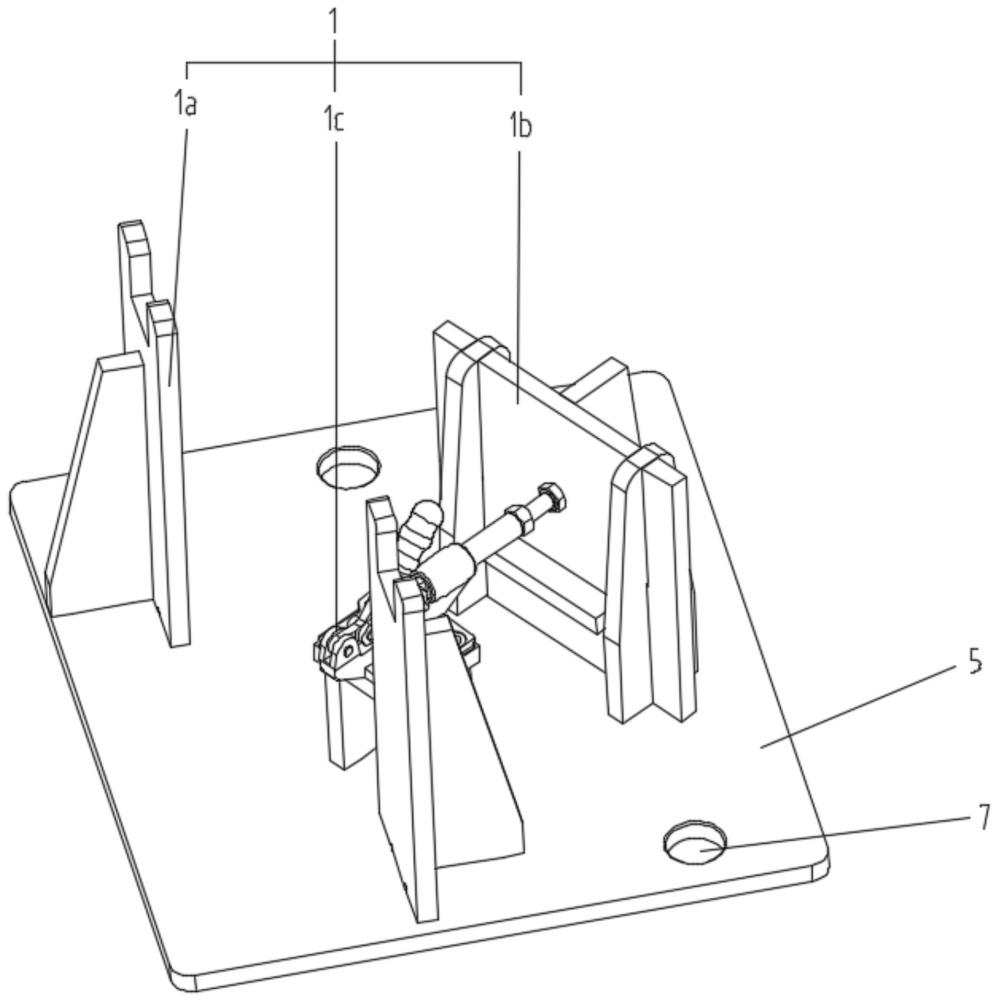

2.根据权利要求1所述的一种拆分式焊接定位组件，其特征在于， 所述第一定位件（1）连接在第一安装板（5）上，所述第二定位件（2）连接在第二安装板（6）上。

3.根据权利要求2所述的一种拆分式焊接定位组件，其特征在于， 所述第一安装板（5）和所述第二安装板（6）上均设置有安装孔（7），所述第一安装板（5）和所述第二安装板（6）通过螺钉固定在工作台上。

4.根据权利要求1所述的一种拆分式焊接定位组件，其特征在于， 所述第一限位板（1a）和所述第二限位板（21）上均设置有限位槽（8），所述第一焊接件（3）和所述第二焊接件（4）上设置有限位臂（9），所述限位臂（9）抵接在所述限位槽（8）内。

5.根据权利要求1所述的一种拆分式焊接定位组件，其特征在于，所述第一抵接件（1c）和所述第二抵接件（23）均包括底座和推拉式肘夹，所述推拉式肘夹连接在所述底座上。

6.根据权利要求1所述的一种拆分式焊接定位组件，其特征在于，若干个所述第一限位板（1a）、所述第一抵接板（1b）和所述第一抵接件（1c）倾斜平行布置。

7.根据权利要求1所述的一种拆分式焊接定位组件，其特征在于，所述第一抵接板（1b）和所述第二抵接板（22）平行布置。

8.根据权利要求1所述的一种拆分式焊接定位组件，其特征在于，所述第一焊接件（3）和所述第二焊接件（4）上均设置有定位板（10）。
