一种海洋工程钢结构建造用打孔设备的制作方法

本技术涉及建造打孔，具体为一种海洋工程钢结构建造用打孔设备。

背景技术：

1、在海洋工程建设中，钢结构凭借强度高、抗荷载能力强、适配性广的特性，被广泛应用于海洋平台、海上风电塔架、跨海桥梁基础、海底隧道构筑物等各类核心建造场景。作为海洋工程的核心受力构件，钢结构的加工安装质量直接关系到整体工程的稳定性与安全性，而打孔作业是钢结构加工安装过程中不可或缺的关键工序。

2、现有海洋工程用打孔设备的钻头连接结构多为固定规格设计，导致其连接方式往往与特定型号、尺寸的钻头绑定，当更换不同规格钻头时，需先拆卸固定螺栓、卡扣等多个部件，部分设备还需配套专用工具辅助拆解，操作流程繁琐且步骤较多。为此，我们提出一种海洋工程钢结构建造用打孔设备。

技术实现思路

1、本实用新型的目的在于提供一种海洋工程钢结构建造用打孔设备，以解决上述背景技术中提出的现有海洋工程用打孔设备的钻头连接结构多为固定规格设计，导致其连接方式往往与特定型号、尺寸的钻头绑定，当更换不同规格钻头时，需先拆卸固定螺栓、卡扣等多个部件，部分设备还需配套专用工具辅助拆解，操作流程繁琐且步骤较多问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种海洋工程钢结构建造用打孔设备，包括：工作台，工作台的上表面固定连接有驱动箱，驱动箱的侧表面设置有套杆，套杆的底部开设有安装槽，安装槽的内部活动连接有套接组件，套接组件的内部固定连接有钻头，套接组件包括有固定环，固定环底部固定连接有调节块，调节块的内表面固定连接有第一连接轴，第一连接轴的外表面活动连接有推动块，推动块的底部固定连接有第二连接轴，第二连接轴的外表面活动连接有限位块。

3、其中，调节块呈凹字形，推动块通过第一连接轴与调节块转动连接。

4、其中，第二连接轴呈两组对称设置在限位块的上下两端，推动块和调节块呈两组活动连接在限位块的上下两端，限位块的底部活动连接有调节环，调节环与固定环对称活动在两组调节块的底部。

5、其中，调节环的上表面固定连接有双向螺杆，双向螺杆远离调节环的一端活动连接有定位套。

6、其中，定位套固定连接在固定环的上下端，双向螺杆的顶端固定连接有调节螺栓。

7、其中，双向螺杆和调节螺栓呈四组活动连接在固定环与调节环之间。

8、其中，钻头的顶端与调节环固定连接，钻头通过套接组件与套杆活动连接。

9、其中，限位块通过调节块和推动块的推动活动连接在安装槽的内侧，限位块呈四组均匀的设置在固定环与调节环之间。

10、本实用新型至少具备以下有益效果：

11、1.本实用新型在使用时，通过设置的套接组件、双向螺杆及四组限位块，实现钻头的快速适配与稳固安装。转动调节螺栓即可驱动限位块同步扩张或收缩，适配不同规格钻头，无需复杂工具，大幅提升安装与更换效率。四组限位块均匀分布，确保钻头受力均衡，避免安装偏移，有效防止打孔时因钻头晃动导致的孔位偏差、孔径不规则等问题，保障海洋工程钢结构打孔的精准度与质量，适配多样化打孔需求。

12、2.本实用新型在使用时，通过设置的调节环、推动块及定位套，强化设备在复杂环境下的使用稳定性。机械传动结构提供可靠夹持力，抵御海洋环境中风力、平台轻微晃动等干扰，防止钻头高速旋转时松动移位。整体连接结构稳固且调节灵活，减少因连接问题导致的设备故障，延长海洋高腐蚀、高负荷作业环境下的设备使用寿命。同时简化操作流程，降低施工难度与辅助时间，提升作业效率，保障海洋工程钢结构打孔作业的安全性与可靠性。

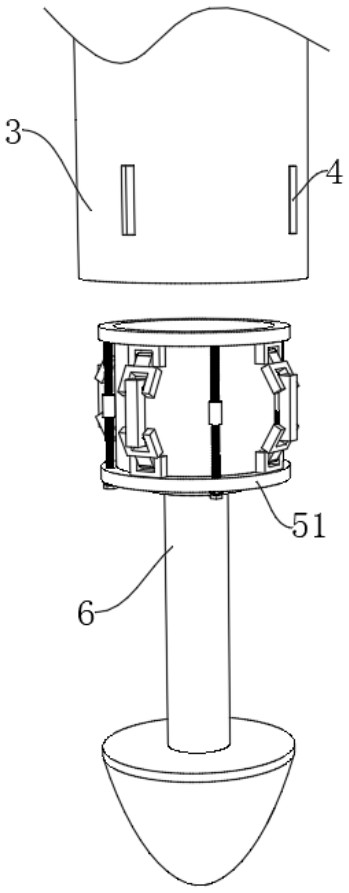

1.一种海洋工程钢结构建造用打孔设备，包括：工作台（1），其特征在于：所述工作台（1）的上表面固定连接有驱动箱（2），所述驱动箱（2）的侧表面设置有套杆（3），所述套杆（3）的底部开设有安装槽（4），所述安装槽（4）的内部活动连接有套接组件（5），所述套接组件（5）的内部固定连接有钻头（6），所述套接组件（5）包括有固定环（51），所述固定环（51）底部固定连接有调节块（52），所述调节块（52）的内表面固定连接有第一连接轴（53），所述第一连接轴（53）的外表面活动连接有推动块（54），所述推动块（54）的底部固定连接有第二连接轴（55），所述第二连接轴（55）的外表面活动连接有限位块（56）。

2.根据权利要求1所述的一种海洋工程钢结构建造用打孔设备，其特征在于：所述调节块（52）呈凹字形，所述推动块（54）通过所述第一连接轴（53）与调节块（52）转动连接。

3.根据权利要求1所述的一种海洋工程钢结构建造用打孔设备，其特征在于：所述第二连接轴（55）呈两组对称设置在限位块（56）的上下两端，所述推动块（54）和调节块（52）呈两组活动连接在限位块（56）的上下两端，所述限位块（56）的底部活动连接有调节环（57），所述调节环（57）与固定环（51）对称活动在两组调节块（52）的底部。

4.根据权利要求3所述的一种海洋工程钢结构建造用打孔设备，其特征在于：所述调节环（57）的上表面固定连接有双向螺杆（58），所述双向螺杆（58）远离调节环（57）的一端活动连接有定位套（59）。

5.根据权利要求4所述的一种海洋工程钢结构建造用打孔设备，其特征在于：所述定位套（59）固定连接在固定环（51）的上下端，所述双向螺杆（58）的顶端固定连接有调节螺栓（510）。

6.根据权利要求4所述的一种海洋工程钢结构建造用打孔设备，其特征在于：所述双向螺杆（58）和调节螺栓（510）呈四组活动连接在固定环（51）与调节环（57）之间。

7.根据权利要求1所述的一种海洋工程钢结构建造用打孔设备，其特征在于：所述钻头（6）的顶端与调节环（57）固定连接，所述钻头（6）通过所述套接组件（5）与套杆（3）活动连接。

8.根据权利要求1所述的一种海洋工程钢结构建造用打孔设备，其特征在于：所述限位块（56）通过调节块（52）和推动块（54）的推动活动连接在安装槽（4）的内侧，所述限位块（56）呈四组均匀的设置在固定环（51）与调节环（57）之间。
