一种开关盖装配用工作台的制作方法

本技术涉及装配设备，尤其涉及一种开关盖装配用工作台。

背景技术：

1、在开关盖等精密电子元器件的自动化生产中，旋转式装配工作台是一种常见的设备。这类工作台通常通过在转盘上安装多个模具，利用转盘的旋转将模具依次送至上料、装配、下料等不同工位，以实现流水线式的连续作业，从而大幅提升生产效率。

2、在上述装配过程中，模具作为承载和定位待加工件的关键部件，其安装的稳定性和更换的便捷性直接影响着整个生产线的效率与灵活性。为了生产不同型号的开关盖或对模具进行维护，需要频繁地对转盘上的模具进行更换。

3、现有的模具安装方式大多采用螺栓或压板紧固的结构。这种方式在拆装时，操作人员需要逐个对螺栓进行旋松或紧固，不仅操作流程繁琐、耗时费力，而且通常需要借助扳手等专用工具，导致换模过程的自动化程度低。尤其是在追求小批量、多品种的柔性生产模式下，这种低效的换模方式已成为制约整体生产效率提升的一个重要瓶瓶颈。

4、因此，本实用新型提出一种开关盖装配用工作台，来解决现有技术的不足。

技术实现思路

1、针对现有技术中，开关盖装配用工作台存在的模具安装与更换过程繁琐、耗时费力，导致生产换线效率低下的问题，本实用新型旨在提供一种结构经过改良的、能够有效解决上述问题的开关盖装配用工作台。

2、本实用新型提供一种开关盖装配用工作台，包括操作台、通过转轴可转动地设置于操作台上的转盘、以及可拆卸地安装于转盘上的模具；以及设置于转盘上与模具相配合的固定机构。

3、其中，模具的底部设有向下延伸的、外周壁上开设有卡槽的固定柱。

4、并且，固定机构包括设置于转盘内的固定仓、半圆限位板和阻尼柱一，所述半圆限位板可平移地设置于转盘上，所述阻尼柱一的一端抵接于固定仓的内壁，其另一端抵接并推动半圆限位板，以使半圆限位板卡入固定柱的卡槽内。

5、优选的，所述固定机构还包括连接板，所述连接板固定连接有多个半圆限位板。

6、优选的，所述开关盖装配用工作台还包括辅助组件，所述辅助组件包括可竖直移动地设置的控制环和与半圆限位板传动连接的推杆，用于驱动半圆限位板脱离卡槽。

7、优选的，所述辅助组件还包括固定盘、连接杆、连接块和推块，所述控制环滑动穿设于固定盘，并依次通过连接杆、连接块和推块与推杆传动连接。

8、优选的，所述辅助组件还包括弹簧一，所述弹簧一套设于所述连接杆的外周。

9、优选的，所述辅助组件还包括固定块一、阻尼杆一和固定块二，所述固定块一固定于固定仓上，所述固定块二与所述推杆固定连接并滑动套设于由固定块一支撑的阻尼杆一上。

10、优选的，所述开关盖装配用工作台还包括设于转盘与操作台之间的支撑机构，所述支撑机构包括多个沿竖直方向设置的阻尼柱二和并联于阻尼柱二的弹簧二。

11、优选的，所述支撑机构还包括支撑条和转轮，多个阻尼柱二的底端连接于支撑条，所述转轮转动地设置于支撑条的底面并滚动支撑于操作台上。

12、优选的，所述支撑机构还包括阻尼杆二、限位块一和限位块二，所述限位块一固定于支撑条上，所述限位块二固定于转盘的底面，所述阻尼杆二的两端分别与限位块一和限位块二转动连接。

13、优选的，所述操作台上还设有与模具相配合的上料机和下料机。

14、本实用新型具有如下有益效果：

15、1、本实用新型，通过在模具底部设置带卡槽的固定柱，并在转盘上设置与之配合的、由阻尼柱推动的半圆限位板，解决了现有技术中模具安装过程复杂、需要工具辅助、耗时较长的问题，达到了模具下压即可自动锁紧的便捷安装效果，极大缩短了换模时间，提升了生产效率。

16、2、本实用新型，通过设置由控制环驱动的辅助组件，利用连杆和推杆的联动使半圆限位板快速脱离固定柱的卡槽，解决了现有技术中模具拆卸繁琐、依赖工具、换产灵活性差的问题，达到了通过简单提拉动作即可快速释放模具的效果，实现了免工具换模，增强了生产线的柔性。

17、3、本实用新型，通过在转盘与操作台之间设置由阻尼柱、弹簧和阻尼杆等组合而成的支撑机构，解决了现有技术中旋转工作台在高速运转或与机械臂交互时，因振动影响放置精度和装配质量的问题，达到了有效吸收和缓冲运行中的振动、保证转盘平稳运行的技术效果，从而确保了自动化装配的精准度，提高了产品的合格率。

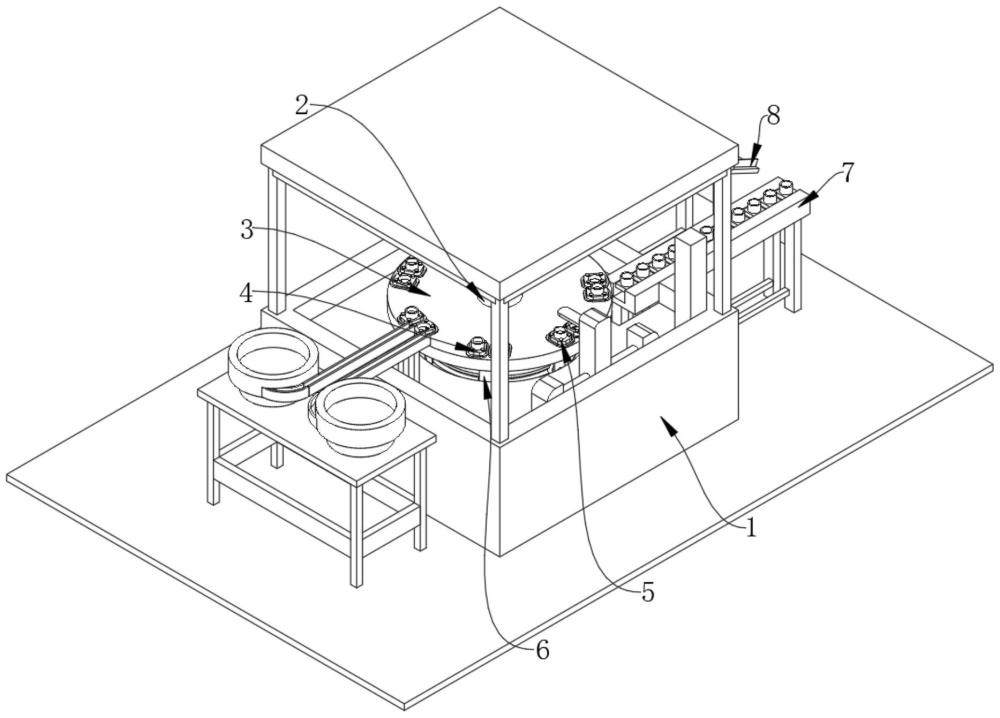

1.一种开关盖装配用工作台，其包括操作台（1），以及通过转轴（2）可转动地设置于所述操作台（1）上的转盘（3），所述转盘（3）的顶端用于可拆卸地安装模具（4）；其特征在于，

2.根据权利要求1所述的开关盖装配用工作台，其特征在于，所述固定机构（5）还包括连接板（55），所述连接板（55）固定连接有多个所述半圆限位板（52），以实现多个所述半圆限位板（52）的同步运动。

3.根据权利要求1所述的开关盖装配用工作台，其特征在于，所述工作台还包括用于使所述半圆限位板（52）脱离所述卡槽的辅助组件（56）；所述辅助组件（56）包括可竖直移动地设置的控制环（569）和与所述半圆限位板（52）传动连接的推杆（564）；所述控制环（569）用于驱动所述推杆（564）运动，以推动所述半圆限位板（52）克服所述阻尼柱一（53）的推力而脱离所述卡槽。

4.根据权利要求3所述的开关盖装配用工作台，其特征在于，所述辅助组件（56）还包括固定盘（501），所述控制环（569）滑动穿设于所述固定盘（501）；所述辅助组件（56）还包括连接杆（567）、连接块（566）和推块（565），所述控制环（569）的底端连接所述连接杆（567），所述连接杆（567）连接所述连接块（566），所述连接块（566）固定连接所述推块（565），所述推块（565）与所述推杆（564）滑动连接。

5.根据权利要求4所述的开关盖装配用工作台，其特征在于，所述辅助组件（56）还包括弹簧一（568），所述弹簧一（568）套设于所述连接杆（567）的外周，用于为所述控制环（569）提供复位力。

6.根据权利要求3所述的开关盖装配用工作台，其特征在于，所述辅助组件（56）还包括固定块一（561）、阻尼杆一（562）和固定块二（563）；所述固定块一（561）固定于所述固定仓（54）上，所述阻尼杆一（562）的一端固定于所述固定块一（561），所述固定块二（563）与所述推杆（564）固定连接，且所述固定块二（563）滑动套设于所述阻尼杆一（562）上。

7.根据权利要求1所述的开关盖装配用工作台，其特征在于，所述工作台还包括设于所述转盘（3）与所述操作台（1）之间的支撑机构（6）；所述支撑机构（6）包括多个沿竖直方向设置的阻尼柱二（61）和弹簧二（67），所述阻尼柱二（61）的顶端与所述转盘（3）的底面连接，所述弹簧二（67）并联于所述阻尼柱二（61）。

8.根据权利要求7所述的开关盖装配用工作台，其特征在于，所述支撑机构（6）还包括支撑条（62）和转轮（63）；所述阻尼柱二（61）的底端连接于所述支撑条（62）的顶面，所述转轮（63）转动地设置于所述支撑条（62）的底面，并滚动支撑于所述操作台（1）上。

9.根据权利要求8所述的开关盖装配用工作台，其特征在于，所述支撑机构（6）还包括阻尼杆二（65）、限位块一（64）和限位块二（66）；所述限位块一（64）固定于所述支撑条（62）上，所述限位块二（66）固定于所述转盘（3）的底面，所述阻尼杆二（65）的两端分别与所述限位块一（64）和所述限位块二（66）转动连接。

10.根据权利要求1所述的开关盖装配用工作台，其特征在于，所述操作台（1）上还设有与所述转盘（3）上的模具（4）相配合的上料机（7）和下料机（8）。
