串灯结构的制作方法
本技术涉及串灯,特别是涉及一种串灯结构。
背景技术:
1、在圣诞节等节日,消费者经常采购灯串来装饰营造节日气氛,尤其是在圣诞树上缠绕灯串,灯串成为圣诞节的必备装饰物。对于串灯而言,其包括有电源线、连接于电源线一端部的公连接器、连接于电源线另一端部的母连接器,电源线装设有依次排布的串灯灯体;各串灯灯体分别包括有灯头部分、灯泡部分,电源线穿过灯头部分的内部并与灯泡部分电性连接。
2、参考专利号为cn219414472u的中国实用新型专利,发明人提出一种新式rgb串灯结构,参考该专利的附图4和附图5,金属端子31的尖头刺穿部刺进电源线,另一端与灯泡电连接,其中,边缘的金属端子31底部的凸起与接电金属头41抵接,接电金属头41与rgb光源42连接。
3、该技术方案存在以下不足:1.边缘的金属端子31通过底部的凸起与接电金属头41连接,灯头主体32需要设置专用的端子安装孔321,灯头主体32的内部成型难度大,且增加组装时对准插接的步骤,加工成本高;2.由于端子安装孔321的存在,导致灯头主体32的外边缘与端子安装孔321对应位置有长条形的凸出部位,增加灯头主体32的外部成型难度和成本。
技术实现思路
1、本实用新型在于提供一种串灯结构,以解决串灯结构中灯头主体成型难度大,组装步骤多,串灯结构加工成本高的问题。
2、为解决上述技术问题,本实用新型采用如下技术方案:

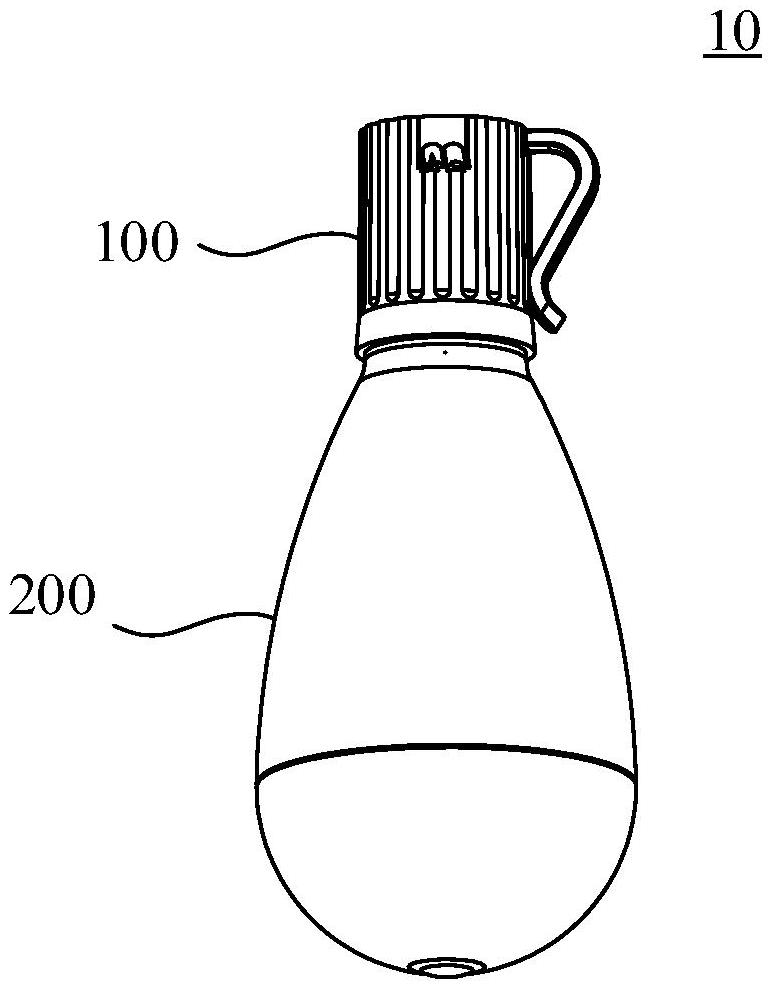

3、一种串灯结构,包括:
4、灯头,设置有第一金属端子和第二金属端子;
5、灯泡,包括依次排布的底座和灯壳,所述底座安装于所述灯头内,所述灯壳的内部设置有发光组件;所述底座靠近所述灯头的一侧设置有与所述发光组件电连接的第一接电部和第二接电部,所述第一接电部与所述第一金属端子电连接,所述第二接电部与所述第二金属端子电连接;
6、其中,所述第二金属端子靠近所述第二接电部的一端设置有倾斜部,当所述灯泡插接于所述灯头时,所述倾斜部抵接于所述第二接电部。
7、在其中一个实施例中,所述第一接电部为金属帽钉,所述第二接电部为环形的金属皮,所述金属帽钉与所述金属皮间隔设置,所述金属帽钉卡接于所述底座的顶端,所述金属皮卡接于所述底座的外壁。
8、在其中一个实施例中,所述底座包括依次排布的底座主体和锥形部,所述锥形部的外径小于所述底座主体的外径,所述金属帽钉卡接于所述锥形部的顶端并延伸至底座内部,所述金属皮卡接于所述锥形部的下边缘。
9、在其中一个实施例中,所述所述金属皮包括一体成型的卡接部和覆盖部,所述卡接部的内径小于所述覆盖部的内径,所述卡接部卡接于所述锥形部的下边缘且,所述覆盖部覆盖于所述底座的外壁。
10、在其中一个实施例中,所述底座包括依次排布的底座主体、凸台和锥形部,所述底座主体的外径、所述凸台的外径和所述锥形部的外径依次减小;
11、所述金属帽钉卡接于所述锥形部并延伸至所述底座内部,所述所述金属皮包括一体成型的卡接部和覆盖部,所述卡接部的内径小于所述覆盖部的内径,所述卡接部卡接于所述凸台的外壁。
12、在其中一个实施例中,所述底座主体靠近所述凸台的外壁设置有内凹的限位槽,所述覆盖部的内壁设置有限位条,所述限位条的至少部分嵌入所述限位槽。
13、在其中一个实施例中,所述串灯结构设置有金属头,所述金属头套接在所述底座的一端,所述金属头包括凸出的所述第一接电部和环形的所述第二接电部,所述第一接电部与所述第二接电部之间设置有绝缘部,以使所述第一接电部与所述第二接电部间隔且绝缘设置。
14、在其中一个实施例中,所述发光组件为灯板,所述灯板包括发光基板和设置在发光基板上的光源,所述发光基板插接于所述底座且至少延伸至灯壳内;
15、所述串灯结构还包括第一导线和第二导线,所述第一导线相对的两端分别连接所述光源和所述第一接电部,所述第二导线相对的两端分别连接所述光源和所述第二接电部。
16、在其中一个实施例中,所述发光组件为灯条,所述灯条的两端设置第一引脚和第二引脚;
17、所述底座设置有与所述第一接电部相适配的第一孔和与所述第二接电部相适配的第二孔,所述第一引脚穿过所述第一孔与所述第一接电部连接,所述第二引脚穿过所述第二孔与所述第二接电部连接。
18、在其中一个实施例中,所述发光组件包括灯架及位于所述灯架上的至少一个灯条,所述灯架的一端插入所述底座,另一端延伸至所述灯壳内,灯条设置于灯架的一侧;
19、所述底座设置有与所述第一接电部相适配的第一孔和与所述第二接电部相适配的第二孔,所述灯条连接两个引脚,其中一个所述引脚穿过所述第一孔与第一接电部连接,另一个所述引脚穿过所述第二孔与第二接电部连接。
20、由上述技术方案可知,本实用新型实施例至少具有如下优点和积极效果:
21、本实用新型实施例的串灯结构,由于第二金属端子设置有倾斜部,在灯泡插接于灯头时,倾斜部抵接于第二接电部的顶部,第二金属端子伸入底座外壁与灯头内壁之间的距离短,灯头不需要设置专用的端子安装孔,且第二金属端子到灯头中轴线的距离更短,减少灯头的径向尺寸和轴向尺寸,灯头外壁不需要设置长条形的凸出部位,降低灯头的成型难度和成本。
1.一种串灯结构,其特征在于,包括:
2.根据权利要求1所述的串灯结构,其特征在于,所述第一接电部为金属帽钉,所述第二接电部为环形的金属皮,所述金属帽钉与所述金属皮间隔设置,所述金属帽钉卡接于所述底座的顶端,所述金属皮卡接于所述底座的外壁。
3.根据权利要求2所述的串灯结构,其特征在于,所述底座包括依次排布的底座主体和锥形部,所述锥形部的外径小于所述底座主体的外径,所述金属帽钉卡接于所述锥形部的顶端并延伸至底座内部,所述金属皮卡接于所述锥形部的下边缘。
4.根据权利要求3所述的串灯结构,其特征在于,所述金属皮包括一体成型的卡接部和覆盖部,所述卡接部的内径小于所述覆盖部的内径,所述卡接部卡接于所述锥形部的下边缘且所述覆盖部覆盖于所述底座的外壁。
5.根据权利要求2所述的串灯结构,其特征在于,所述底座包括依次排布的底座主体、凸台和锥形部,所述底座主体的外径、所述凸台的外径和所述锥形部的外径依次减小;
6.根据权利要求5所述的串灯结构,其特征在于,所述底座主体靠近所述凸台的外壁设置有内凹的限位槽,所述覆盖部的内壁设置有限位条,所述限位条的至少部分嵌入所述限位槽。
7.根据权利要求1所述的串灯结构,其特征在于,所述串灯结构设置有金属头,所述金属头套接在所述底座的一端,所述金属头包括凸出的所述第一接电部和环形的所述第二接电部,所述第一接电部与所述第二接电部之间设置有绝缘部,以使所述第一接电部与所述第二接电部间隔且绝缘设置。
8.根据权利要求1所述的串灯结构,其特征在于,所述发光组件为灯板,所述灯板包括发光基板和设置在发光基板上的光源,所述发光基板插接于所述底座且至少延伸至灯壳内;
9.根据权利要求1所述的串灯结构,其特征在于,所述发光组件为灯条,所述灯条的两端设置第一引脚和第二引脚;
10.根据权利要求1所述的串灯结构,其特征在于,所述发光组件包括灯架及位于所述灯架上的至少一个灯条,所述灯架的一端插入所述底座,另一端延伸至所述灯壳内,所述灯条设置于灯架的一侧;
