一种LED面板灯卡扣式固定灯壳的制作方法

本技术涉及led面板灯卡扣式固定，尤其涉及一种led面板灯卡扣式固定灯壳。

背景技术：

1、早期以及目前部分低成本的led面板灯在灯壳的固定方式上，主要依赖于螺丝固定或胶粘接。螺丝固定是一种非常传统的机械连接方式，它通过多个螺丝将发光模组、导光板、扩散板等光学组件牢牢地锁定在灯壳框架内。这种方式的优点是连接强度高，可靠性好。然而，其缺点在现代大规模生产和高效安装的背景下显得尤为突出。

2、正是在这样的行业背景下，卡扣式固定技术应运而生，它代表了产品设计向自动化组装和人性化安装理念的转变。卡扣式设计本质上是一种集成在灯壳结构上的快速连接机制，它通过精心计算的卡钩和卡槽的相互咬合，实现部件的精准定位与牢固锁定。这种设计使得整个组装过程可以简化为“对准-按压”两个动作，极大地提高了组装效率，为自动化生产线的实现奠定了基础。同时，在终端安装和维护时，无需任何工具即可完成拆卸，用户体验得到显著提升。

3、现有的一种led面板灯卡扣式固定灯壳，设置多组固定组件，搭配双重卡扣式组件，可将led面板灯牢靠的锁定在灯壳槽体内部，安全销搭配内壁螺纹柱一锁定，可为灯壳盖的锁定提供了双重保险，固定机构组件可应对多种尺寸的面板灯，将其牢固的固定在灯壳槽内，避免其因滑轮在t型滑槽内滑动而使面板灯晃动撞破，提高了安全系数，也是针对面板灯的又一安全设计。

技术实现思路

1、为解决上述的技术问题，本实用新型提供一种led面板灯卡扣式固定灯壳。

2、本实用新型采用以下技术方案实现：一种led面板灯卡扣式固定灯壳，包括卡扣组件，固定机构和外部机构，所述卡扣组件的内侧固定连接有固定机构，所述固定机构的外侧固定连接有外部机构；

3、所述卡扣组件包括卡扣销，所述卡扣销的下端固定连接有卡扣臂，所述卡扣臂的下端固定连接有卡扣基体，所述卡扣销的上端固定连接有卡扣栓，所述卡扣栓的外侧螺纹连接有螺纹柱一，所述螺纹柱一的外壁螺纹连接有转把一。

4、通过上述技术方案，设置多组固定组件，搭配双重卡扣式组件，可将led面板灯牢靠的锁定在灯壳槽体内部，安全销搭配内壁螺纹柱一锁定，可为灯壳盖的锁定提供了双重保险，固定机构组件可应对多种尺寸的面板灯，将其牢固的固定在灯壳槽内，避免其因滑轮在t型滑槽内滑动而使面板灯晃动撞破，提高了安全系数，也是针对面板灯的又一安全设计。

5、作为上述方案的进一步改进，所述固定机构包括旋转帽，所述旋转帽的内壁螺纹连接有螺纹柱二，所述螺纹柱二的下端固定连接有压板，所述压板的下端固定连接有弹簧一，所述弹簧一的前端固定连接有抵板，所述抵板的两侧固定连接有弹簧二，所述弹簧二的下端固定连接有垫柱，所述垫柱的外侧固定连接有散热网。

6、通过上述技术方案，设置垫柱和弹簧二组件，利用了弹簧的弹簧系数，当面板灯放置在灯槽内，可通过反向的弹簧力拉紧灯体，将其提起，分散了灯体的向下重力，与灯壳盖内壁设置的压板组件同时配合。

7、作为上述方案的进一步改进，所述外部机构包括滑轮，所述滑轮的外表面固定连接有t型滑槽，所述t型滑槽的内侧固定连接有灯壳槽，所述灯壳槽的后侧固定连接有旋转纽带，所述旋转纽带的前端固定连接有灯壳盖，所述灯壳槽的内壁固定连接有导热柱，所述导热柱的下端固定连接有散热板，所述散热板的下表面固定连接有支撑柱，所述支撑柱的下端固定连接有垫板。

8、通过上述技术方案，设置滑轮和t型滑槽组件，可使得整体led面板灯机构在天花板上水平移动，并利用重力的影响，自然固定在当前滑动位置，可根据需求，自由调整面板灯机构的位置，从而调节散射灯光的亮度和散射光位置。

9、作为上述方案的进一步改进，所述卡扣销内壁存在一个插孔，可使螺纹柱一转动插入固定。

10、通过上述技术方案，插孔搭配安全卡扣销，可对整体机构的封合提供了双重保护，避免灯体下落造成安全事故。

11、作为上述方案的进一步改进，所述导热柱上表面与led面板灯下表面连接，用于传导散热，将热量传递给下端散热板。

12、通过上述技术方案，设置导热柱和散热板，可持续为灯体进行传导散热，避免温度长时间无法散热，而烧毁电路和灯体，造成经济损失。

13、作为上述方案的进一步改进，所述散热网设置成过滤网形式，可隔绝蚊虫飞入，并且内部设置防光膜，避免眩光散光。

14、通过上述技术方案，设置散热网，一方面可隔绝蚊虫的飞入，影响灯光散射效果，另一方面可隔绝两侧灯光的泄漏，避免使用过程中出现眩光等身体症状。

15、相比现有技术，本实用新型的有益效果在于：

16、本实用新型通过设置设置了双重卡扣固定组件，当卡扣销插入卡扣栓内，卡扣销两侧的副销对卡扣栓两侧卡住固定，并转动卡扣栓外侧的螺纹柱一插入卡扣销内部设置的插孔中，形成双重固定，并搭配内部的固定机构，led面板灯放置进入灯壳槽内，下表面贴合着弹簧二，弹簧二产生反向弹簧力将面板灯有一个提起的弹簧力，面板灯中央位置与导热柱连接，用于下端散热板传导散热，灯壳盖搭配抵板同时对面板灯形成水平和垂直方向的双重固定。

17、本实用新型通过设置设置了滑轮和t型滑槽组件，可使得整体led面板灯机构在天花板上水平移动，并利用重力的影响，自然固定在当前滑动位置，可根据需求，自由调整面板灯机构的位置，从而调节散射灯光的亮度和散射光位置。

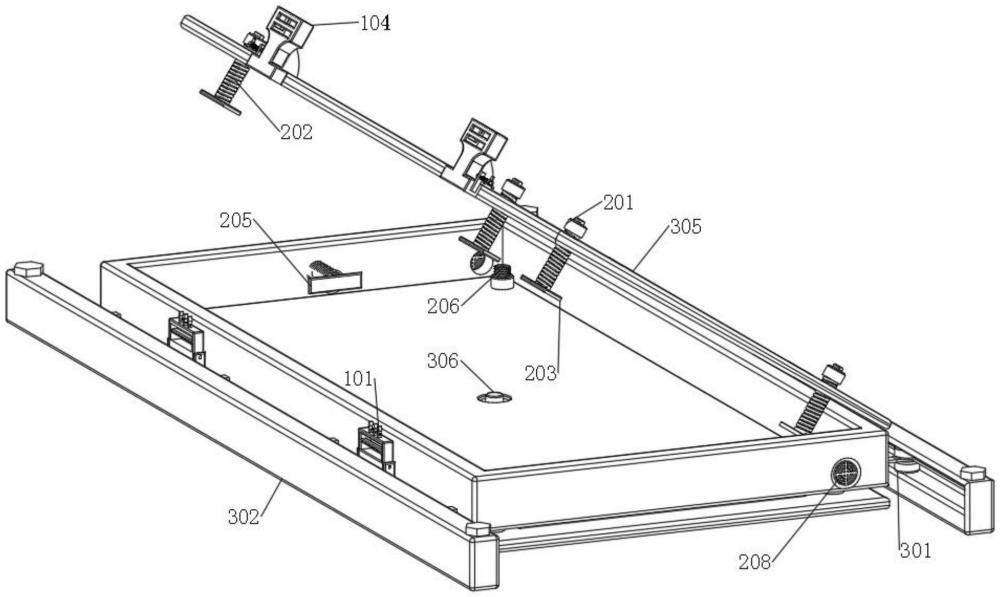

1.一种led面板灯卡扣式固定灯壳，其特征在于：包括卡扣组件(1)，固定机构(2)和外部机构(3)，所述卡扣组件(1)的内侧固定连接有固定机构(2)，所述固定机构(2)的外侧固定连接有外部机构(3)；

2.如权利要求1所述的一种led面板灯卡扣式固定灯壳，其特征在于：所述固定机构(2)包括旋转帽(201)，所述旋转帽(201)的内壁螺纹连接有螺纹柱二(202)，所述螺纹柱二(202)的下端固定连接有压板(203)，所述压板(203)的下端固定连接有弹簧一(204)，所述弹簧一(204)的前端固定连接有抵板(205)，所述抵板(205)的两侧固定连接有弹簧二(206)，所述弹簧二(206)的下端固定连接有垫柱(207)，所述垫柱(207)的外侧固定连接有散热网(208)。

3.如权利要求1所述的一种led面板灯卡扣式固定灯壳，其特征在于：所述外部机构(3)包括滑轮(301)，所述滑轮(301)的外表面固定连接有t型滑槽(302)，所述t型滑槽(302)的内侧固定连接有灯壳槽(303)，所述灯壳槽(303)的后侧固定连接有旋转纽带(304)，所述旋转纽带(304)的前端固定连接有灯壳盖(305)，所述灯壳槽(303)的内壁固定连接有导热柱(306)，所述导热柱(306)的下端固定连接有散热板(307)，所述散热板(307)的下表面固定连接有支撑柱(308)，所述支撑柱(308)的下端固定连接有垫板(309)。

4.如权利要求1所述的一种led面板灯卡扣式固定灯壳，其特征在于：所述卡扣销(101)内壁存在一个插孔，可使螺纹柱一(105)转动插入固定。

5.如权利要求3所述的一种led面板灯卡扣式固定灯壳，其特征在于：所述导热柱(306)上表面与led面板灯下表面连接，用于传导散热，将热量传递给下端散热板。

6.如权利要求2所述的一种led面板灯卡扣式固定灯壳，其特征在于：所述散热网(208)设置成过滤网形式，可隔绝蚊虫飞入，并且内部设置防光膜，避免眩光散光。
