一种快速拼接线条灯的制作方法

本技术涉及灯具，具体涉及一种快速拼接线条灯。

背景技术：

1、线条灯通常是一种室内照明灯具，可以通过多个单体灯，以不同线型拼接方式安装成灯组系统，烘托一种简洁大气的照明环境。同时具有功耗低，寿命长，高亮度，免维护等特点。主要应用于商场、走廊、大楼、公共区、写字楼、会议室等室内场所的照明。但目前的线条灯主要存在如下缺陷：(1)结构设计不合理，结构复杂，不方便拆装、拼接和维修；(2)常规的拼接线条灯在拼接处不透光，产生阴影。

技术实现思路

1、针对现有技术的不足，本实用新型提出了一种快速拼接线条灯，结构简单，拆卸、拼接方便，拼接处始终保持透光，不会产生阴影。

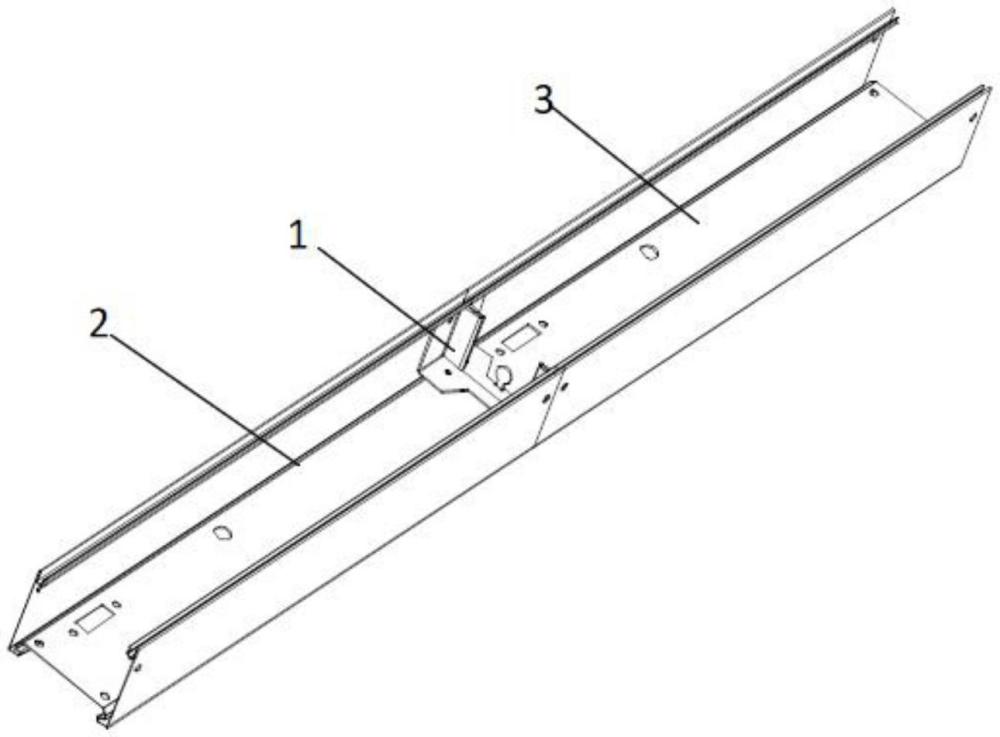

2、为实现上述技术方案，本实用新型提供了一种快速拼接线条灯，包括：快接固定件、第一灯槽和第二灯槽，所述第一灯槽和第二灯槽之间通过快接固定件连接，所述快接固定件包括左半拼接件和右半拼接件，所述左半拼接件包括左半件底板，所述左半件底板的左右两侧均一体设置有左半件侧板，所述左半件侧板的前端均设置有向外弯折的嵌入槽，所述左半件底板和左半件侧板上均设置有左螺丝孔，所述左螺丝孔与设置在第一灯槽上的螺丝孔对齐后通过螺丝紧固；所述右半拼接件包括右半件底板，所述右半件底板的左右两侧均一体设置有右半件侧板，所述右半件侧板上均设置有与左半件侧板前端设置的嵌入槽相匹配的弯折嵌入板，所述右半件底板上还设置有弯折卡扣，所述弯折嵌入板嵌入至左半件侧板前端设置的嵌入槽内通过弯折卡扣压紧，拼接后左半件底板与右半件底板之间保持有透光缝隙，所述右半件底板和右半件侧板上均设置有右螺丝孔，所述右螺丝孔与设置在第二灯槽上的螺丝孔对齐后通过螺丝紧固。

3、在上述技术方案中，实际装配时，快接固定件的生产装配非常简单，只需将右半拼接件上设置的弯折嵌入板从下向上嵌入至左半拼接件上设置的嵌入槽内，然后通过弯折卡扣将左半件底板和右半件底板之间压紧即可，然后再将左半件底板和左半件侧板上均设置的左螺丝孔与设置在第一灯槽上的螺丝孔对齐后通过螺丝紧固，将右半件底板和右半件侧板上均设置的右螺丝孔与设置在第二灯槽上的螺丝孔对齐后通过螺丝紧固即可，拼接非常方便。当需要拆卸维修时，只需将弯折卡扣拉直，然后将右半拼接件连同第二灯槽从左半拼接件底部抽出，即可对第一灯槽和第二灯槽进行拆卸维修，维修完成，再次将右半拼接件上设置的弯折嵌入板从下向上嵌入至左半拼接件上设置的嵌入槽内，再通过弯折卡扣将左半件底板和右半件底板之间压紧即可，操作非常方便。而且由于拼接后左半件底板与右半件底板之间始终保持有透光缝隙，因此拼接处始终会保持透光，不会产生阴影。

4、优选的，所述右半件底板的外侧开设有右楔形缺口，弯折卡扣设置在所述右楔形缺口处，通过设置右楔形缺口有利于右半件底板与第二灯槽的对位安装，弯折卡扣设置在右楔形缺口处，有利于弯折卡扣对右半件底板和左半件底板之间的扣合。

5、优选的，所述左半件底板的外侧开设有左楔形缺口，通过设置左楔形缺口有利于左半件底板与第一灯槽之间的对位安装。

6、优选的，所述左半拼接件和右半拼接件均由铝合金板一体加工而成，铝合金板具有质量轻，强度高，易加工的特性。

7、本实用新型提供的一种快速拼接线条灯的有益效果在于：本快速拼接线条灯结构简单，拆卸、拼接方便，拼接处始终保持透光，不会产生阴影。实际装配时，快接固定件的生产装配非常简单，只需将右半拼接件上设置的弯折嵌入板从下向上嵌入至左半拼接件上设置的嵌入槽内，然后通过弯折卡扣将左半件底板和右半件底板之间压紧即可，然后再将左半件底板和左半件侧板上均设置的左螺丝孔与设置在第一灯槽上的螺丝孔对齐后通过螺丝紧固，将右半件底板和右半件侧板上均设置的右螺丝孔与设置在第二灯槽上的螺丝孔对齐后通过螺丝紧固即可，拼接非常方便。当需要拆卸维修时，只需将弯折卡扣拉直，然后将右半拼接件连同第二灯槽从左半拼接件底部抽出，即可对第一灯槽和第二灯槽进行拆卸维修，维修完成，再次将右半拼接件上设置的弯折嵌入板从下向上嵌入至左半拼接件上设置的嵌入槽内，再通过弯折卡扣将左半件底板和右半件底板之间压紧即可，操作非常方便。而且由于拼接后左半件底板与右半件底板之间始终保持有透光缝隙，因此拼接处始终会保持透光，不会产生阴影。

1.一种快速拼接线条灯，其特征在于包括：快接固定件、第一灯槽和第二灯槽，所述第一灯槽和第二灯槽之间通过快接固定件连接，所述快接固定件包括左半拼接件和右半拼接件，所述左半拼接件包括左半件底板，所述左半件底板的左右两侧均一体设置有左半件侧板，所述左半件侧板的前端均设置有向外弯折的嵌入槽，所述左半件底板和左半件侧板上均设置有左螺丝孔，所述左螺丝孔与设置在第一灯槽上的螺丝孔对齐后通过螺丝紧固；所述右半拼接件包括右半件底板，所述右半件底板的左右两侧均一体设置有右半件侧板，所述右半件侧板上均设置有与左半件侧板前端设置的嵌入槽相匹配的弯折嵌入板，所述右半件底板上还设置有弯折卡扣，所述弯折嵌入板嵌入至左半件侧板前端设置的嵌入槽内通过弯折卡扣压紧，拼接后左半件底板与右半件底板之间保持有透光缝隙，所述右半件底板和右半件侧板上均设置有右螺丝孔，所述右螺丝孔与设置在第二灯槽上的螺丝孔对齐后通过螺丝紧固。

2.如权利要求1所述的快速拼接线条灯，其特征在于，所述右半件底板的外侧开设有右楔形缺口，弯折卡扣设置在所述右楔形缺口处。

3.如权利要求1所述的快速拼接线条灯，其特征在于，所述左半件底板的外侧开设有左楔形缺口。

4.如权利要求1所述的快速拼接线条灯，其特征在于，所述左半拼接件和右半拼接件均由铝合金板一体加工而成。
