一种风扇结构的制作方法

本技术涉及风扇，具体为一种风扇结构。

背景技术：

1、工业厂房内一般设置工业风扇，为工厂内部的作业人员进行扇风降温，提高作业人员的舒适度，进而提高作业效率。

2、现有风扇结构在使用时，风机的电机结构与风扇的送风架之间固定连接，电机和扇叶在旋转时会产生振动，进而使得电机的稳定性得不到保证，振动还会带来共振噪音，增加厂房内风机运行噪声。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供一种风扇结构，通过设置的限位卡环、吸能蜂窝材和阻尼层，使得限位卡环与固定环之间通过吸能蜂窝材和阻尼层接触，电机运行时的振动可以被阻尼层吸收转换为热能，一部分振动噪声可以被吸能蜂窝材吸收，进而降低电机的共振噪音，使得电机的稳定性得到保证，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种风扇结构，包括四个支撑架，四个所述支撑架朝向同一端设置有固定环，所述固定环内部中心设置有限位卡环，所述限位卡环与所述固定环之间安装有四个弧板结构的吸能蜂窝材，所述吸能蜂窝材与所述限位卡环之间设置有阻尼层。

3、进一步的，所述限位卡环内侧安装有电机，所述电机外环侧面设置有散热肋。

4、进一步的，所述电机一端设置有转轴，所述转轴端头设置有凸台。

5、进一步的，所述凸台外侧套设有连接座，所述连接座上对应所述凸台位置设置有限位插槽。

6、进一步的，所述连接座远离所述凸台一端的端面上固定连接有固定板，所述固定板上安装有连接板。

7、进一步的，所述连接板一边侧一体成型有扇叶，所述限位卡环与所述固定环通过螺钉连接。

8、与现有技术相比，本实用新型的有益效果是：

9、1、该实用新型通过设置的限位卡环、吸能蜂窝材和阻尼层，使得限位卡环与固定环之间通过吸能蜂窝材和阻尼层接触，电机运行时的振动可以被阻尼层吸收转换为热能，一部分振动噪声可以被吸能蜂窝材吸收，进而降低电机的共振噪音，使得电机的稳定性得到保证。

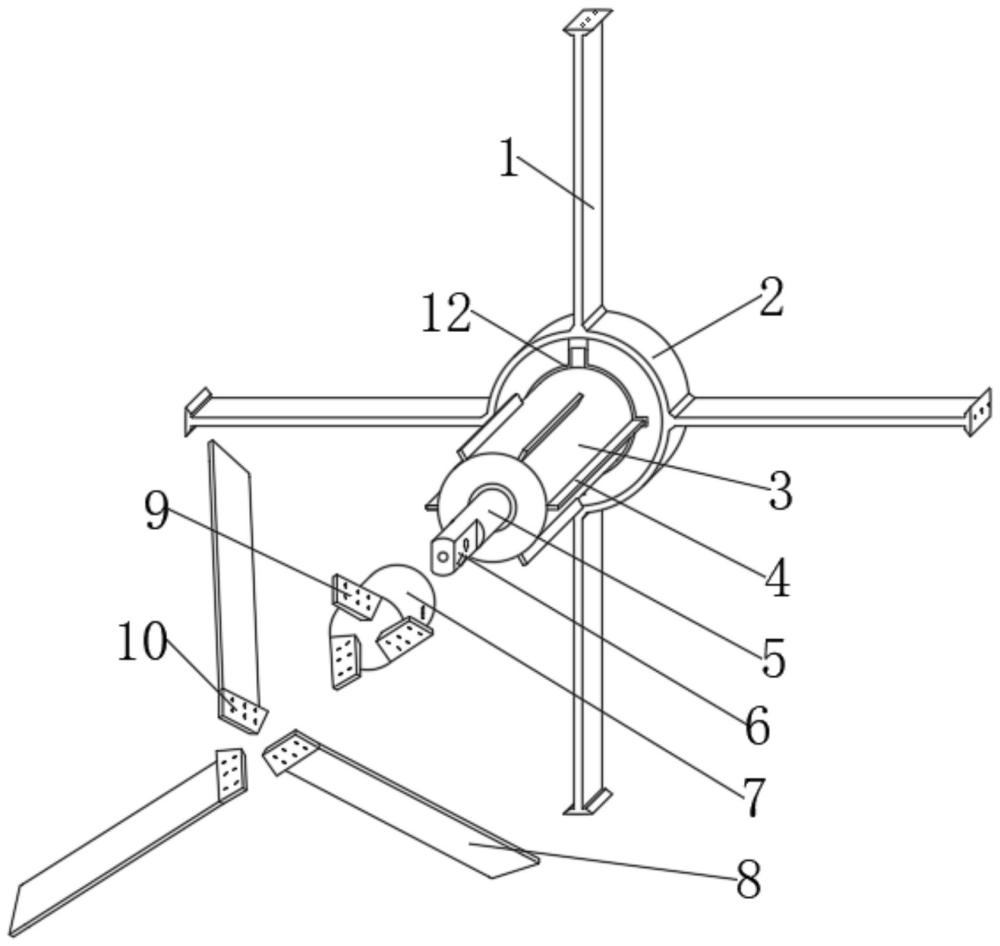

1.一种风扇结构，包括四个支撑架（1），其特征在于：四个所述支撑架（1）朝向同一端设置有固定环（2），所述固定环（2）内部中心设置有限位卡环（12），所述限位卡环（12）与所述固定环（2）之间安装有四个弧板结构的吸能蜂窝材（13），所述吸能蜂窝材（13）与所述限位卡环（12）之间设置有阻尼层（14）。

2.根据权利要求1所述的一种风扇结构，其特征在于：所述限位卡环（12）内侧安装有电机（3），所述电机（3）外环侧面设置有散热肋（4）。

3.根据权利要求2所述的一种风扇结构，其特征在于：所述电机（3）一端设置有转轴（5），所述转轴（5）端头设置有凸台（6）。

4.根据权利要求3所述的一种风扇结构，其特征在于：所述凸台（6）外侧套设有连接座（7），所述连接座（7）上对应所述凸台（6）位置设置有限位插槽（11）。

5.根据权利要求4所述的一种风扇结构，其特征在于：所述连接座（7）远离所述凸台（6）一端的端面上固定连接有固定板（9），所述固定板（9）上安装有连接板（10）。

6.根据权利要求5所述的一种风扇结构，其特征在于：所述连接板（10）一边侧一体成型有扇叶（8），所述限位卡环（12）与所述固定环（2）通过螺钉连接。
