一种吸附固定式风扇的制作方法
本技术属于风扇，尤其涉及一种吸附固定式风扇。
背景技术：
1、现有的风扇通常采用重量与体积较大的底座结构进行配重固定以保证运行稳定性，该方式虽可提供一定的静态稳定性，但导致产品的整体重量与占用空间增加，不利于移动与收纳，且由于风扇机体高度集中、重心偏高，在受到侧向触碰或地面轻微晃动时，将产生较大的倾覆力矩，倾覆力矩与底座提供的恢复力矩形成对抗，一旦外力作用突破临界阈值，易导致整机失稳倾覆，存在安全隐患。
技术实现思路
1、为解决现有技术中的不足，提供一种吸附固定式风扇。
2、本实用新型采用以下技术方案予以实现：

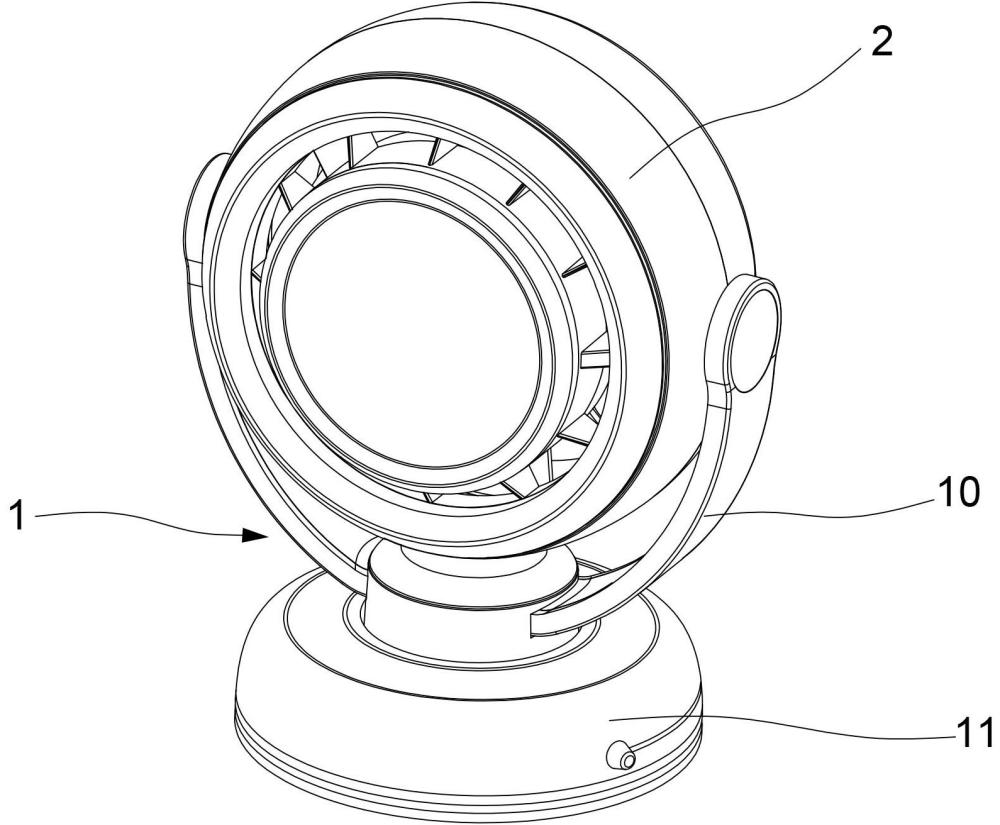

3、一种吸附固定式风扇，包括支撑架和吹风组件，所述支撑架包括支撑叉和底座，所述吹风组件枢轴连接在所述支撑叉内，所述底座的下端设有一吸盘，所述吸盘的背面同轴设置有连接杆，所述底座内设有能够相对底座下端面周向转动的转动件，所述连接杆上径向延伸有延伸部，所述转动件与延伸部之间至少具有一个抵接面，当所述转动件位于同一轴向高度位置内转动时，通过所述抵接面能够使所述连接杆轴向位移以使所述吸盘与待吸附平面之间的间距增加。
4、当用户需要将风扇固定在桌面或墙面等平面上时，旋转转动件，转动件以自身轴线为轴心进行转动，并通过抵接面使延伸部带动连接杆沿轴向移动，从而拉动吸盘，使吸盘与待吸附平面之间的间距增加，形成密闭的负压空间，利用大气压将吸盘固定，进而完成风扇整体的固定。
5、通过负压吸附对风扇的支撑架进行固定，相较于传统的配重方式，利用大气压力实现稳定固定，减轻风扇整体的重量，防止其受到横向推力时发生水平位移，解决重心偏高导致的倾覆风险。
6、作为优选，所述转动件包括底盘和位于所述底盘径向外侧的围合端壁，所述围合端壁上开设有豁口使所述围合端壁的径向内外两侧连通，所述延伸部抵接于所述豁口内。
7、通过设置的围合端壁为延伸部提供了明确的运动路径与限位空间，确保连接杆在转动件周向旋转的过程中仅产生预设的轴向位移。
8、作为优选，所述豁口包括相对所述连接杆位于轴向高位位置的第一平面和位于轴向低位位置的第二平面，所述第一平面和所述第二平面之间通过坡道面过渡连接。
9、第一平面与第二平面分别形成对应吸盘的吸附固定位与释放分离位的两个稳定的轴向高度位，保持吸盘吸附/复位状态时连接杆轴向位置的稳定性，并使用户可通过触觉清晰感知转动件的极限位置，避免因过度旋转导致吸盘拉动过位导致密封失效。
10、作为优选，所述豁口沿周向方向上的两个侧壁为与所述连接杆轴线共线的竖直面，进而对延伸部进行周向限位，确保其转动行程。
11、作为优选，所述第一平面与所述坡道面之间、所述坡道面与所述第二平面之间的临接面均为圆弧形端面。
12、通过圆弧形端面的设计，有效避免延伸部在位移至第一平面与坡道面之间以及坡道面与第二平面之间临界处时的刚性冲击，将接触应力分散于整个坡道区域，保证延伸部的使用寿命，降低豁口内的局部磨损速率。
13、作为优选，所述底座包括上罩盖和下罩盖，所述下罩盖上设有用于对所述转动件周向限位的限位件。
14、通过设置的上罩盖和下罩盖组合形成用于装载转动件与限位件的装载空间。
15、作为优选，所述转动件的外圆周面上沿径向方向延伸设有一拨杆，所述拨杆穿过所述底座并延伸至所述底座外侧，所述底座内开设有与所述拨杆滑动行程相适配的限位滑槽。
16、通过限位滑槽的槽壁对拨杆形成周向与径向的双向约束，将转动件的旋转角度严格限制在预设区间内，确保转动件始终在预设的安全行程内工作。
17、作为优选，所述限位件为位于所述转动件周向外沿处的环形凸条，所述环形凸条为四分之三圆弧形结构，进而将转动件的角行程限制在度内。
18、作为优选，所述下罩盖以及所述转动件内设有供所述连接杆穿过的通道，进而使连接杆能够自由沿轴向移动。
19、其中，可以通过增设一组位于下罩盖与吸盘背面之间的弹簧，辅助吸盘从吸附状态恢复至复位状态；也可以利用吸盘内侧的牵引力使吸盘恢复弹性形变，从而使连接杆轴向滑动，以使吸盘从吸附状态恢复至复位状态。
20、作为优选，所述连接杆的外圆面上设有连接键，所述下罩盖内的所述通道侧向开设有与所述连接键适配的键槽，进而对连接杆进行周向限位，防止连接杆随转动件发生自转。
21、与现有技术相比较，本实用新型的有益效果是：
22、通过横向摆动的拨杆驱动转动件以使吸盘产生稳定吸附力，相较于传动的配重块能够利用大气压力使风扇整体固定于平面上，提高风扇在受到侧向作用力时的抗位移能力，消除高重心所导致的倾覆风险，保证风扇的稳定性，并保证整机的轻量化以及空间占用率。
1.一种吸附固定式风扇，包括支撑架和吹风组件，所述支撑架包括支撑叉和底座，所述吹风组件枢轴连接在所述支撑叉内，其特征在于：所述底座的下端设有一吸盘，所述吸盘的背面同轴设置有连接杆，所述底座内设有能够相对底座下端面周向转动的转动件，所述连接杆上径向延伸有延伸部，所述转动件与延伸部之间至少具有一个抵接面，当所述转动件位于同一轴向高度位置内转动时，通过所述抵接面能够使所述连接杆轴向位移以使所述吸盘与待吸附平面之间的间距增加。
2.根据权利要求1所述的一种吸附固定式风扇，其特征在于：所述转动件包括底盘和位于所述底盘径向外侧的围合端壁，所述围合端壁上开设有豁口使所述围合端壁的径向内外两侧连通，所述延伸部抵接于所述豁口内。
3.根据权利要求2所述的一种吸附固定式风扇，其特征在于：所述豁口包括相对所述连接杆位于轴向高位位置的第一平面和位于轴向低位位置的第二平面，所述第一平面和所述第二平面之间通过坡道面过渡连接。
4.根据权利要求3所述的一种吸附固定式风扇，其特征在于：所述豁口沿周向方向上的两个侧壁为与所述连接杆轴线共线的竖直面。
5.根据权利要求4所述的一种吸附固定式风扇，其特征在于：所述第一平面与所述坡道面之间、所述坡道面与所述第二平面之间的临接面均为圆弧形端面。
6.根据权利要求1-5中任意一项所述的一种吸附固定式风扇，其特征在于：所述底座包括上罩盖和下罩盖，所述下罩盖上设有用于对所述转动件周向限位的限位件。
7.根据权利要求6所述的一种吸附固定式风扇，其特征在于：所述转动件的外圆周面上沿径向方向延伸设有一拨杆，所述拨杆穿过所述底座并延伸至所述底座外侧，所述底座内开设有与所述拨杆滑动行程相适配的限位滑槽。
8.根据权利要求7所述的一种吸附固定式风扇，其特征在于：所述限位件为位于所述转动件周向外沿处的环形凸条，所述环形凸条为四分之三圆弧形结构。
9.根据权利要求8所述的一种吸附固定式风扇，其特征在于：所述下罩盖以及所述转动件内设有供所述连接杆穿过的通道。
10.根据权利要求9所述的一种吸附固定式风扇，其特征在于：所述连接杆的外圆面上设有连接键，所述下罩盖内的所述通道侧向开设有与所述连接键适配的键槽。
