上盖组件以及烹饪器具的制作方法

本技术涉及小家电，具体而言，涉及一种上盖组件以及烹饪器具。

背景技术：

1、随着现代生活节奏的加快，电压力锅因其快捷、方便的烹饪方式而受到广泛的欢迎。电压力锅通过在锅内产生高于大气压的压力，提高水的沸点，从而缩短烹饪时间，锁住食物营养。

2、在相关技术中，电压力锅的上盖设置有排气组件，排气组件包括排气座和封堵件，排气座具有排气口，封堵件能够打开或封闭排气口。

3、但是，相关技术中的封堵件的移动行程较短，存在不便于清洁的问题。

技术实现思路

1、本实用新型提供一种上盖组件以及烹饪器具，以解决相关技术中的封堵件的移动行程较短，封堵件不便于清洁的问题。

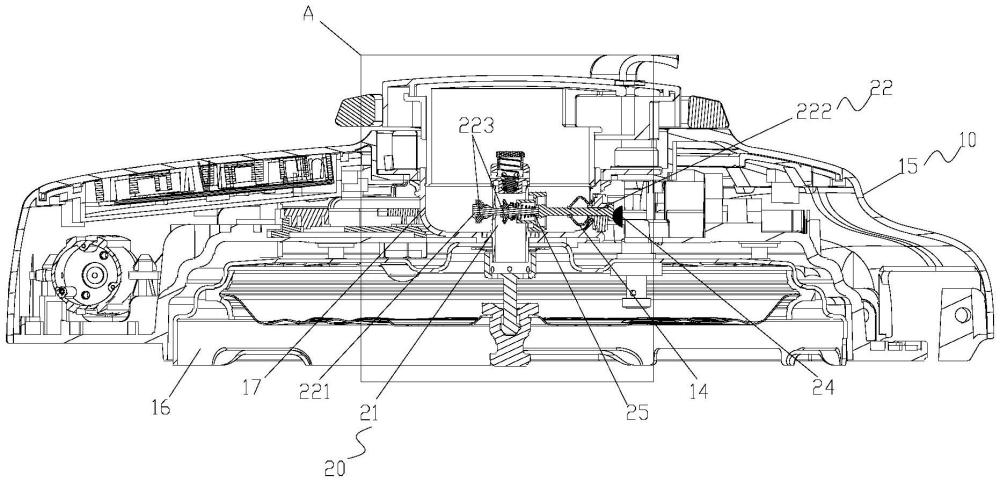

2、根据本实用新型的一个方面，提供了一种上盖组件，上盖组件包括：盖本体，具有排气腔；排气组件，包括排气座、封堵件、驱动件以及杠杆，排气座和驱动件分别与盖本体连接，排气座的一端伸入排气腔内，排气座的伸入排气腔的部分贯穿设置有排气口，驱动件位于排气腔的外侧；其中，杠杆的中部具有与盖本体相铰接的铰接部，杠杆的第一端与封堵件相抵接，杠杆的第二端与驱动件的驱动端相抵接，封堵件可移动地穿设于排气腔，驱动件通过杠杆驱动封堵件打开或封闭排气口，且杠杆的第一端与铰接部之间的距离大于杠杆的第二端与铰接部之间的距离。

3、应用本实用新型的技术方案，该上盖组件包括盖本体和排气组件。在需要利用排气组件排气时，利用驱动件驱动杠杆绕铰接部转动，由于杠杆的第一端与封堵件相抵接，杠杆的第二端与驱动件的驱动端相抵接，杠杆在转动时能够驱动封堵件移动，以使封堵件打开排气口。在需要封闭排气口时，利用驱动件驱动杠杆绕铰接部反方向转动即可。并且，由于杠杆的第一端与铰接部之间的距离大于杠杆的第二端与铰接部之间的距离，如此在驱动件的行程不变的前提下，能够增加封堵件的移动行程，在封堵件处于封闭排气口的状态时，封堵件穿出排气腔的长度能够增加，进行便于对封堵件进行清洗。

4、进一步地，杠杆的中部设置有凸块，铰接部设置在凸块上；和/或，杠杆的摆动轴线沿竖向延伸。通过在杠杆的中部设置凸块，便于利用凸块为铰接部提供设置空间，以使杠杆绕摆动轴线摆动。

5、进一步地，铰接部为设置在凸块上的铰接孔，盖本体设置有铰接柱，铰接柱与铰接孔铰接连接。采用上述结构实现杠杆与盖本体的铰接连接，具有连接结构简单、便于装配的优点。

6、进一步地，驱动件为电动推杆，电动推杆包括座体以及可移动地设置在座体上的杆体，盖本体上设置有安装座，安装座具有安装槽，座体设置在安装槽内，杆体能够由安装槽伸出，杠杆位于安装座的靠近封堵件的一侧。通过使杆体相对座体伸缩，即可利用杆体驱动杠杆相对盖本体转动。其中，安装座的安装槽能够为座体提供装配空间。由于杠杆位于安装座的靠近封堵件的一侧，使得部件的布置更为紧凑。

7、进一步地，封堵件包括连杆和推杆，连杆可移动地穿设于排气口，推杆可移动地穿设于排气腔的侧壁，推杆的一端与连杆相抵接，推杆的另一端与杠杆的第一端相抵接。在需要利用排气组件排气时，利用驱动件驱动杠杆绕铰接部转动，由于推杆的一端与连杆相抵接，推杆的另一端与杠杆的第一端相抵接，杠杆在转动时能够驱动推杆移动，推杆驱动连杆移动，进而利用连杆打开排气口。

8、进一步地，排气腔的侧壁上设置有第一密封圈，推杆可移动地穿设于第一密封圈。排气腔内的气体不会从穿设推杆的位置排出，即排气腔内的气体只会通过预设路径排出，能够提升装置的密封效果及排气效果。

9、进一步地，排气座的伸入排气腔的部分贯穿设置有两个排气口，封堵件穿设于两个排气口，封堵件上具有分别对应两个排气口设置的两个第二密封圈，第二密封圈能够打开或封闭对应的排气口，通过设置两个排气口，能够提升排气速度；和/或，排气组件还包括复位件，复位件设置在封堵件和排气座之间，复位件能够使封堵件由打开排气口的排气状态复位至封闭排气口的封闭状态。在驱动件释放杠杆之后，在复位件的复位力的作用下，封堵件会由打开排气口的排气状态复位至封闭排气口的封闭状态，此时封堵件驱动杠杆绕铰接部反方向转动。

10、进一步地，盖本体包括外盖以及位于外盖的下方的承压盖，排气腔设置在外盖上，排气座与承压盖连接，驱动件和杠杆分别与外盖连接。利用承压盖能够承受烹饪腔的压力，利用外盖能够对承压盖等部件进行遮挡，提升上盖组件的一体性。

11、进一步地，外盖包括蒸汽座，排气腔设置于蒸汽座，蒸汽座与承压盖连接。通过设置蒸汽座，便于对排气腔进行加工。由于蒸汽座与承压盖连接，蒸汽座会随承压盖一起转动，即排气座、封堵件以及蒸汽座均会随承压盖一起转动。

12、根据本实用新型的另一方面，提供了一种烹饪器具，烹饪器具包括：锅体；上盖组件，可开合地盖设于锅体，上盖组件为上述提供的上盖组件。因此，该烹饪器具同样能够增加封堵件的移动行程，在封堵件处于封闭排气口的状态时，封堵件穿出排气腔的长度能够增加，进行便于对封堵件进行清洗。

1.一种上盖组件，其特征在于，所述上盖组件包括：

2.根据权利要求1所述的上盖组件，其特征在于，

3.根据权利要求2所述的上盖组件，其特征在于，所述铰接部(241)为设置在所述凸块(242)上的铰接孔(2411)，所述盖本体(10)设置有铰接柱(12)，所述铰接柱(12)与所述铰接孔(2411)铰接连接。

4.根据权利要求1所述的上盖组件，其特征在于，所述驱动件(23)为电动推杆(231)，所述电动推杆(231)包括座体(2311)以及可移动地设置在所述座体(2311)上的杆体(2312)，所述盖本体(10)上设置有安装座(13)，所述安装座(13)具有安装槽(131)，所述座体(2311)设置在所述安装槽(131)内，所述杆体(2312)能够由所述安装槽(131)伸出，所述杠杆(24)位于所述安装座(13)的靠近所述封堵件(22)的一侧。

5.根据权利要求1所述的上盖组件，其特征在于，所述封堵件(22)包括连杆(221)和推杆(222)，所述连杆(221)可移动地穿设于所述排气口(211)，所述推杆(222)可移动地穿设于所述排气腔(11)的侧壁，所述推杆(222)的一端与所述连杆(221)相抵接，所述推杆(222)的另一端与所述杠杆(24)的第一端相抵接。

6.根据权利要求5所述的上盖组件，其特征在于，所述排气腔(11)的侧壁上设置有第一密封圈(14)，所述推杆(222)可移动地穿设于所述第一密封圈(14)。

7.根据权利要求1至6中任一项所述的上盖组件，其特征在于，

8.根据权利要求1至6中任一项所述的上盖组件，其特征在于，所述盖本体(10)包括外盖(15)以及位于所述外盖(15)的下方的承压盖(16)，所述排气腔(11)设置在所述外盖(15)上，所述排气座(21)与所述承压盖(16)连接，所述驱动件(23)和所述杠杆(24)分别与所述外盖(15)连接。

9.根据权利要求8所述的上盖组件，其特征在于，所述外盖(15)包括蒸汽座(17)，所述排气腔(11)设置于所述蒸汽座(17)，所述蒸汽座(17)与所述承压盖(16)连接。

10.一种烹饪器具，其特征在于，所述烹饪器具包括：
