一种防水复合脚垫的制作方法

本技术涉及脚垫，具体来说涉及一种防水复合脚垫。

背景技术：

1、脚垫作为一种广泛使用的功能性产品，在汽车、家居及商业领域扮演着重要角色。随着技术发展，脚垫设计已从基础防护演进为具备抗污、防水、模块化等复合功能的智能化产品。以下从核心技术分类角度对现代脚垫进行系统概述。

2、根据专利公告号cn214712233u，公开(公告)日：2021-11-16公开了一种可搓洗的浴室踏板，包括：脚踏基板，所述脚踏基板包括浸泡槽、脚踏板；通过所述浸泡槽浸泡包括袜子在内的少量衣物用品；所述脚踏板上均匀布置有若干镂空设计的沥水孔；利用所述沥水孔使所述脚踏板具备防滑作用，使衣物用品在所述脚踏板上来回搓动时实现搓洗，使冲洗的流水沥出。

3、在包括上述专利的现有技术中，其能够起到防滑的效果，适用于浴室等区域，然而这种脚垫本身的防水性较差，当洗澡后踩踏使用的人较多时，滴落的水得不到收集会流向木质的地板上，长时间的使用会导致该区域内的地板出现泡发等霉烂的问题。

技术实现思路

1、本实用新型的目的是提供一种防水复合脚垫，以解决上述技术问题。

2、为了实现上述目的，本实用新型提供如下技术方案：一种防水复合脚垫，包括柔性防水垫，且柔性防水垫的侧边设置有上翻的托边，所述柔性防水垫的顶部固定安装有脚踏垫，且脚踏垫和柔性防水垫之间设置有吸水海绵，所述脚踏垫的顶部设置有积水凹槽，所述积水凹槽的内壁开设有呈圆形阵列布置的渗水孔。

3、作为优选，所述脚踏垫的顶部开设有贯穿于脚踏垫和柔性防水垫之间的排水孔。

4、作为优选，所述积水凹槽的内壁固定安装有多个隔水隔筋。

5、作为优选，所述渗水孔位于多个隔水隔筋之间，且每两个隔水隔筋之间保持预定间距。

6、作为优选，所述隔水隔筋低于脚踏垫的顶部。

7、作为优选，所述脚踏垫的中心开设的穿孔内插接设置有塞垫。

8、作为优选，所述吸水海绵上开设有对应于塞垫的圆形槽，且吸水海绵上开设有穿槽。

9、作为优选，脚踏垫为硅橡胶垫。

10、作为优选，所述柔性防水垫为防滑橡胶垫。

11、作为优选，所述塞垫为柔性橡胶垫。

12、在上述技术方案中，本实用新型提供的一种防水复合脚垫，具备以下有益效果：通过利用柔性防水垫作为底面以起到防水的效果，而利用托边和柔性防水垫形成的浅盘状的托底，以便于使用者从浴室出来后站立于脚踏垫上时，利用脚踏垫的顶部设置的积水凹槽以收集滴落的水珠，而后水珠沿着渗水孔流向浅盘状的托底内进行收集，从而避免水滴渗入木地板上，同时利用吸水海绵可以吸收浅盘状托底内的积水，并加速浅盘状托底内水增发，提升干燥度，同时吸水海绵可以对站立者进行一定的缓冲，提升站立的舒适性。

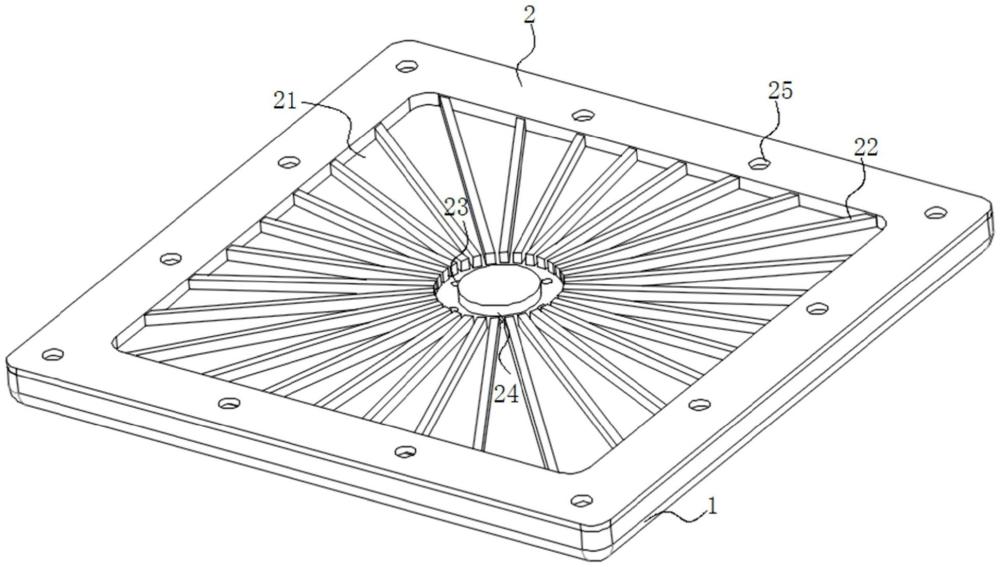

1.一种防水复合脚垫，其特征在于，包括柔性防水垫(1)，且柔性防水垫(1)的侧边设置有上翻的托边(11)，所述柔性防水垫(1)的顶部固定安装有脚踏垫(2)，且脚踏垫(2)和柔性防水垫(1)之间设置有吸水海绵(3)，所述脚踏垫(2)的顶部设置有积水凹槽(21)，所述积水凹槽(21)的内壁开设有呈圆形阵列布置的渗水孔(23)。

2.根据权利要求1所述的一种防水复合脚垫，其特征在于，所述脚踏垫(2)的顶部开设有贯穿于脚踏垫(2)和柔性防水垫(1)之间的排水孔(25)。

3.根据权利要求1所述的一种防水复合脚垫，其特征在于，所述积水凹槽(21)的内壁固定安装有多个隔水隔筋(22)。

4.根据权利要求3所述的一种防水复合脚垫，其特征在于，所述渗水孔(23)位于多个隔水隔筋(22)之间，且每两个隔水隔筋(22)之间保持预定间距。

5.根据权利要求4所述的一种防水复合脚垫，其特征在于，所述隔水隔筋(22)低于脚踏垫(2)的顶部。

6.根据权利要求1所述的一种防水复合脚垫，其特征在于，所述脚踏垫(2)的中心开设的穿孔内插接设置有塞垫(24)。

7.根据权利要求1所述的一种防水复合脚垫，其特征在于，所述吸水海绵(3)上开设有对应于塞垫(24)的圆形槽(32)，且吸水海绵(3)上开设有穿槽(31)。

8.根据权利要求1所述的一种防水复合脚垫，其特征在于，脚踏垫(2)为硅橡胶垫。

9.根据权利要求1所述的一种防水复合脚垫，其特征在于，所述柔性防水垫(1)为防滑橡胶垫。

10.根据权利要求6所述的一种防水复合脚垫，其特征在于，所述塞垫(24)为柔性橡胶垫。
