一种手压式布粉器结构的制作方法

本技术属于咖啡粉制作，具体涉及一种手压式布粉器结构。

背景技术：

1、随着咖啡文化的兴起，使用咖啡制作工具的需求也逐渐增加，在咖啡粉研磨后，其研磨的颗粒较细而导致咖啡粉容易产生油脂，从而容易咖啡粉结块的情况，故而需要使用对应的布粉器对咖啡粉压实并使表面刮平操作，例如cn202323131813.8所示的一种自重力螺旋伸缩布粉器，包括上盖，设于所述上盖的内侧上端嵌入有旋钮，及所述旋钮的上端后侧位置开设有呈扇形设置的上透气孔，设于所述上盖的下端通过螺牙嵌件设有下盖，设于所述下盖的内侧嵌入有布粉头，其虽然可以满足一般情况的使用需求，但是其整体结构使用平稳性有限，而且操作过程中也容易出现卡顿的情况，影响布粉的有效性，难以满足市场的需求，适用性受到限制。

技术实现思路

1、本实用新型的目的是提供结构设置合理且使用平稳可靠的一种手压式布粉器结构。

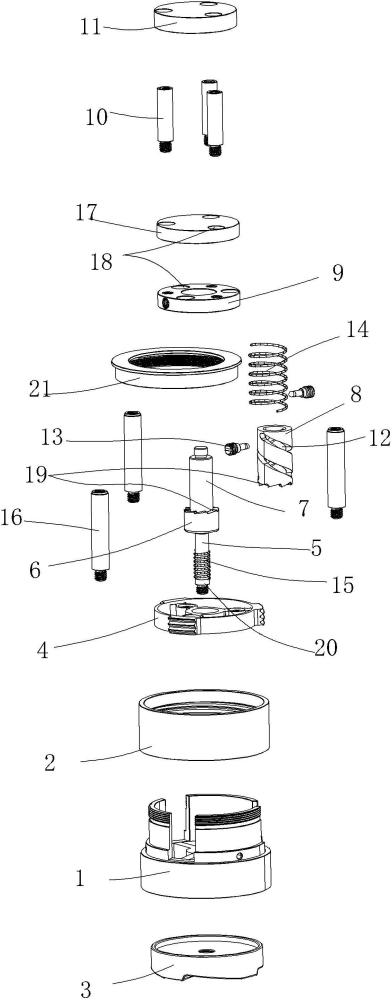

2、实现本实用新型目的的技术方案是一种手压式布粉器结构，包括固定座和设置在固定座顶面的调节圈，所述固定座的底面设置有布粉座，所述调节圈内螺纹连接有连接座，所述布粉座的顶面中心固定有穿过固定座和连接座的连接中轴，所述连接中轴的顶部固定有旋转悬浮下套；

3、连接座的顶面中部设有同心轴，所述同心轴的外侧套设有旋转悬浮上套；

4、所述旋转悬浮上套的外侧套设有升降环座，所述升降环座的顶部通过连接筋杆固定有按压盖；

5、所述旋转悬浮上套的外壁上设置有螺旋导向槽，所述升降环座的内壁上设置有端部伸入螺旋导向槽内的导向弹珠；

6、所述旋转悬浮下套的顶面和旋转悬浮上套的底面活动连接，且所述升降环座与连接座的顶面之间设置有第一复位弹簧；

7、所述布粉座与固定座的底面设置有第二复位弹簧。

8、进一步优选为：所述连接座上设置有导向柱，所述导向柱的顶端固定有限位座；

9、所述升降环座和限位座上均设置有导向孔；

10、所述导向柱处于升降环座的导向孔内，所述同心轴通过螺钉固定在限位座的底面中心，且所述连接筋杆处于限位座的导向孔内。

11、进一步优选为：所述旋转悬浮上套的底面和旋转悬浮下套的顶面均设置有单向斜齿；

12、所述升降环座向下移动时，所述旋转悬浮上套的单向斜齿与旋转悬浮下套的单向斜齿相啮合，且旋转悬浮上套带动旋转悬浮下套旋转；

13、所述升降环座向上复位时，所述旋转悬浮下套在惯性作用下继续转动。

14、进一步优选为：所述连接中轴与固定座的连接处、连接中轴与连接座的连接处均设置有轴承。

15、进一步优选为：所述导向柱的数量为三个，且所述连接筋杆的数量为三个；

16、所述导向柱与连接筋杆错位设置。

17、进一步优选为：所述螺旋导向槽的数量为两条或三条，所述导向弹珠的数量与螺旋导向槽的数量相配合。

18、进一步优选为：所述调节圈和连接座的连接处顶面卡设有防护环盖。

19、本实用新型具有积极的效果：本实用新型的结构设置合理，其通过升降环座上的导向弹珠，配合旋转悬浮上套的外壁上设置有螺旋导向槽，在升降环座下降时，导向弹珠在螺旋导向槽内移动，并使旋转悬浮上套转动，由通过活动连接的旋转悬浮下套带动布粉座旋转，其操作便捷，使用小力气即可使布粉座快速旋转，有利于提升布粉的有效性和效率，而且也可以节省体力，使用平稳可靠，适用性强。

1.一种手压式布粉器结构，包括固定座和设置在固定座顶面的调节圈，所述固定座的底面设置有布粉座，其特征在于：所述调节圈内螺纹连接有连接座，所述布粉座的顶面中心固定有穿过固定座和连接座的连接中轴，所述连接中轴的顶部固定有旋转悬浮下套；

2.根据权利要求1所述的一种手压式布粉器结构，其特征在于：所述连接座上设置有导向柱，所述导向柱的顶端固定有限位座；

3.根据权利要求2所述的一种手压式布粉器结构，其特征在于：所述旋转悬浮上套的底面和旋转悬浮下套的顶面均设置有单向斜齿；

4.根据权利要求3所述的一种手压式布粉器结构，其特征在于：所述连接中轴与固定座的连接处、连接中轴与连接座的连接处均设置有轴承。

5.根据权利要求3所述的一种手压式布粉器结构，其特征在于：所述导向柱的数量为三个，且所述连接筋杆的数量为三个；

6.根据权利要求3所述的一种手压式布粉器结构，其特征在于：所述螺旋导向槽的数量为两条或三条，所述导向弹珠的数量与螺旋导向槽的数量相配合。

7.根据权利要求1所述的一种手压式布粉器结构，其特征在于：所述调节圈和连接座的连接处顶面卡设有防护环盖。
