一种多蒸室式蒸柜的制作方法

本技术涉及多蒸室式蒸柜，具体为一种多蒸室式蒸柜。

背景技术：

1、蒸柜是一种在传统的木蒸笼、铝蒸笼、竹蒸笼等基础上开发出来的用电热蒸汽或燃气加热原理来直接清蒸各种美食的厨房生活用具，在人们的日常生活中到处可见，在厨房、食堂、饭店、各种食品加工企业有着广泛的应用。

2、目前中国公开了一种蒸汽循环式蒸饭柜，其公告号为cn222622696u，通过设置控制器和固定推送机构，可通过控制器自动控制蒸饭柜的适量进水和出水，并且可通过人工操作控制器，将柜体内部的蒸汽放出，将蒸熟后的米饭通过固定推送机构将多个蒸饭盘同步稳定推出柜体，防止工作人员将手伸入柜体内拿取蒸饭盘而被柜体内的余热烫伤，可在外部直接将蒸饭盘取出。

3、结合上述公开的方案以及现有技术，需要现有技术中在对蒸盘放置在蒸柜内时，在需要将蒸盘放在蒸柜顶端时，可能由于蒸盘内的食品过多，工作人员在向上举的时候力气不够，导致蒸盘倾倒，造成食品浪费，并且在对蒸柜内的热气进行散气时，需要单独操作泄压管道将蒸柜内的蒸汽进行泄露，十分不便，因此，我们提出一种多蒸室式蒸柜，以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种多蒸室式蒸柜，以解决上述背景技术中提出的问题。

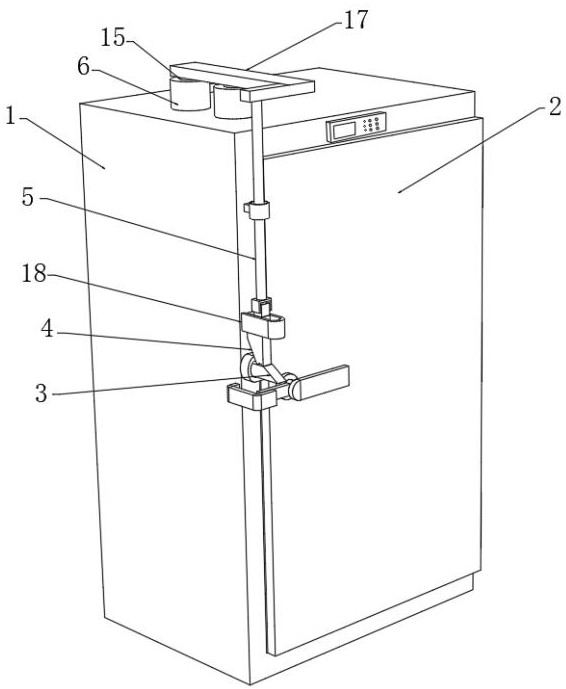

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种多蒸室式蒸柜，包括柜体和抬升板，所述柜体正面等间隔通过合页连接有柜门，所述柜体表面的一侧固定连接有连接块，所述连接块表面套设有锁环，所述锁环与柜门相连接，所述连接块表面设置有斜坡块，所述斜坡块表面滑动连接有限位环，所述斜坡块顶部固定连接有抬升杆，所述抬升杆顶部连接有安装板，所述安装板底部固定连接有两个堵塞块，所述柜体顶部连通有两个放气阀，所述堵塞块表面滑动设置在放气阀内部，所述柜体底部设置有水箱，所述水箱内部设置有电加热管。

3、所述柜体内部的两侧等间隔连接有固定杆，所述固定杆表面转动连接有两个三角块，所述三角块顶部的一侧设置有防偏杆，所述防偏杆的一端固定安装在柜体内部。

4、抬升板，所述抬升板底部连接有滑动框，所述滑动框内部滑动设置有支杆，所述支杆的一端固定连接有转板，所述转板中部转动连接有转杆，所述转杆一端贯穿柜体并延伸至柜体外与减速电机的输出轴相连接。

5、可选的，所述柜门正面连接有旋转门把手，旋转门把手正面设置有挡板，所述挡板一端与柜体一侧相连接。

6、可选的，所述限位环一端与柜体相连接。

7、可选的，所述柜门背面设置有与柜体内壁相接触的封闭胶条。

8、可选的，所述堵塞块为圆锥体，圆锥体顶部连接有圆杆，圆杆与安装板相连接。

9、可选的，所述抬升板顶部放置有蒸盘，所述蒸盘两侧与三角块相抵接。

10、可选的，所述抬升杆表面套设有滑动环，所述滑动环与柜体相连接。

11、可选的，所述抬升板表面套设有固定环，所述固定环通过长杆连接在柜体内壁。

12、本实用新型的技术效果和优点：

13、1、本实用新型通过抬升板、滑动环和转板，通过转板转动带动表面连接的支杆在滑动框内滑动，使得抬升板将蒸盘向上抬升，推动三角块发生小幅度偏转，同时带动蒸箱内原本存在的蒸盘向上移动，当转板转动带动滑动框向下时，抬升板表面的蒸盘由于自身重力下落，蒸盘落在三角块表面开设的卡槽上，便于将蒸盘放置到高处，减少工作量。

14、2、本实用新型通过放气阀、抬升杆和连接块，先拉动旋转门把手将柜门向外拉动，使得柜门卡在封闭胶条内，同时柜门一侧连接的锁环移动使得斜坡块偏移，锁环卡在斜坡块底部的弧形槽内，使得抬升杆向上移动，带动安装板表面连接在堵塞块向上移动，远离放气阀内部，柜体内的蒸汽通过放气阀泄露，避免开门时柜体内的蒸汽烫伤工作人员。

1.一种多蒸室式蒸柜，其特征在于，包括：

2.根据权利要求1所述的一种多蒸室式蒸柜，其特征在于：所述柜门（2）正面连接有旋转门把手，旋转门把手正面设置有挡板，所述挡板一端与柜体（1）一侧相连接。

3.根据权利要求1所述的一种多蒸室式蒸柜，其特征在于：所述限位环（18）一端与柜体（1）相连接。

4.根据权利要求1所述的一种多蒸室式蒸柜，其特征在于：所述柜门（2）背面设置有与柜体（1）内壁相接触的封闭胶条（16）。

5.根据权利要求1所述的一种多蒸室式蒸柜，其特征在于：所述堵塞块（15）为圆锥体，圆锥体顶部连接有圆杆，圆杆与安装板（17）相连接。

6.根据权利要求1所述的一种多蒸室式蒸柜，其特征在于：所述抬升板（11）顶部放置有蒸盘，所述蒸盘两侧与三角块（8）相抵接。

7.根据权利要求1所述的一种多蒸室式蒸柜，其特征在于：所述抬升杆（5）表面套设有滑动环，所述滑动环与柜体（1）相连接。

8.根据权利要求1所述的一种多蒸室式蒸柜，其特征在于：所述抬升板（11）表面套设有固定环，所述固定环通过长杆连接在柜体（1）内壁。
