电动沙发铁架及电动沙发的制作方法

本技术属于电动沙发，尤其涉及一种电动沙发铁架及电动沙发。

背景技术：

1、电动沙发是现代家居生活中的重要家具，其舒适性直接影响用户的使用体验。对于功能更为复杂的电动沙发而言，其内部的金属铁架作为核心支撑和运动结构，设计的合理性至关重要。

2、目前，市场上常见的传统电动沙发铁架在实现靠背角度调节时，通常采用简单的翻转机构。当用户从坐姿切换至躺姿会经过tv姿，在tv姿切换至躺姿时，靠背铁架主要进行单一的向后翻转运动。这导致使用者的背部与靠背表面之间产生显著的相对滑动摩擦，用户体验上形成强烈的“搓背感”。这一缺陷不仅造成舒适度下降，更直接导致用户衣物被靠背向上牵扯、卷起，严重影响使用体验。

3、因此，如何解决电动沙发铁架在翻转的过程中，导致用户所穿的衣服受靠背摩擦向上卷起是本领域技术人员亟需解决的技术问题。

4、需要说明的是，本背景技术部分中公开的以上信息仅用于理解本申请构思的背景技术，因此，并不认为上述描述构成现有技术的信息。

技术实现思路

1、本公开实施例至少提供一种电动沙发铁架及电动沙发。

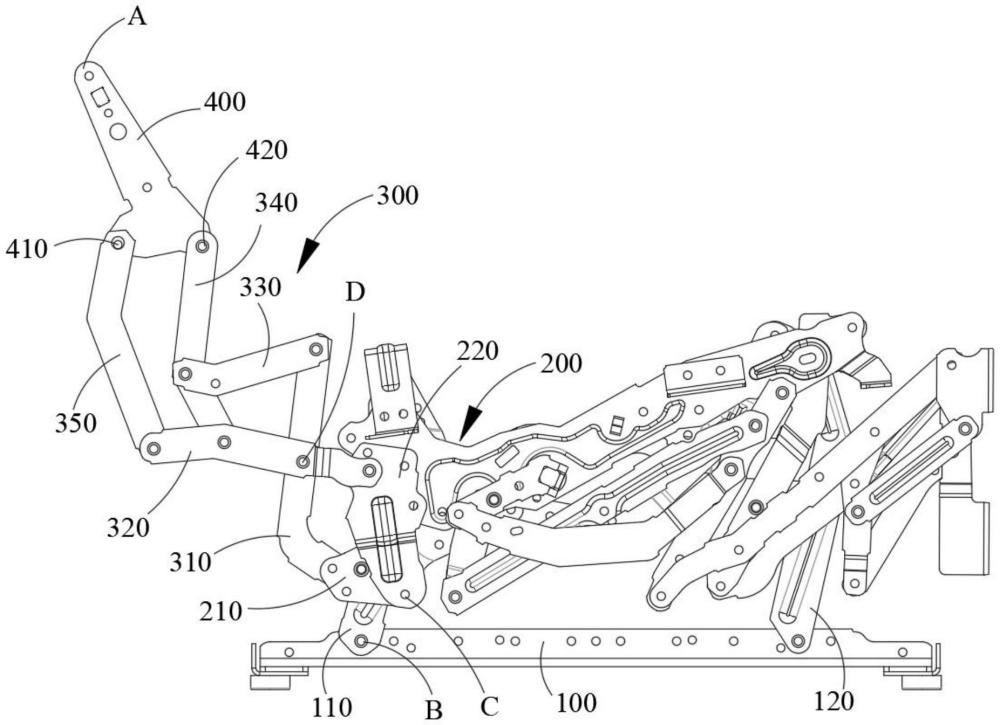

2、第一方面，本公开实施例提供了一种电动沙发铁架，包括：底座；

3、铁架侧板，其通过第一传动杆、第二传动杆铰接在所述底座上；

4、靠背铁架，其通过连杆组件与所述铁架侧板传动连接；

5、所述连杆组件包括多个相互铰接的连杆；其中，tv姿变为躺姿的时候，所述靠背铁架相对于铁架侧板向后翻转，所述连杆组件产生同步收缩运动，以驱动所述靠背铁架同时产生向前倾斜的压缩位移。

6、在一种可选的实施方式中，所述靠背铁架的下部设置有第一铰接点和第二铰接点，所述连杆组件中的第五连杆、第四连杆分别与所述第一铰接点和第二铰接点相铰接；其中，在所述连杆组件收缩时，带动第一铰接点转动至第二铰接点的下方，以使靠背铁架与水平面形成α倾角 并向前倾斜压缩位移。

7、在一种可选的实施方式中，所述侧板框架包括底部相互铰接的第一安装部和第二安装部，所述连杆组件中的第一连杆、第二连杆分别与所述第一安装部和第二安装部铰接；以及所述第一连杆与第二连杆的杆身互相铰接；其中，所述第一安装部绕其与第二安装部的铰接点c向靠背侧转动时，所述第一连杆与第二连杆绕其杆身的铰接点d转动，以带动所述靠背铁架向前倾斜压缩位移。

8、在一种可选的实施方式中，所述连杆组件包括第一连杆、第二连杆、第三连杆、第四连杆和第五连杆；

9、所述第一连杆的一端铰接于所述第一安装部，其另一端与所述第三连杆的一端铰接，所述第三连杆的另一端铰接于所述第四连杆的杆身；

10、所述第二连杆的一端铰接于所述第二安装部，其另一端与所述第五连杆的一端铰接，所述第五连杆的另一端铰接于所述靠背铁架的所述第一铰接点；以及，

11、所述第四连杆的一端铰接于所述靠背铁架的所述第二铰接点，其另一端与所述第二连杆的杆身铰接；

12、其中，当所述第一安装部绕铰接点c向靠背侧转动时，所述第二连杆与第五连杆的铰接点转动至第二连杆与所述第二安装部的铰接点的下方；

13、所述第三连杆与第四连杆的铰接点转动至第一连杆与第三连杆的铰接点的下方；

14、以使所述连杆组件完成收缩运动并同步驱动靠背铁架向前倾斜压缩位移。

15、在一种可选的实施方式中，所述连杆组件运动时，第一连杆与第二连杆交叉并形成剪刀式运动轨迹。

16、在一种可选的实施方式中，所述第一安装部上还设置有铰接点 e、铰接点f以及铰接点g；其中，所述铰接点e用于铰接第三传动杆，所述铰接点f用于铰接所述第一传动杆，以及所述铰接点g用于铰接所述第一连杆。

17、在一种可选的实施方式中，从坐姿状态切换至躺姿状态的过程中，所述靠背铁架上的一基准点a与所述底座上的一基准点b之间的水平相对位移不小于255mm。

18、在一种可选的实施方式中，所述基准点a为所述靠背铁架的顶点；

19、所述基准点b为所述第二传动杆与所底座的铰接轴心。

20、在一种可选的实施方式中，躺姿状态下，所述靠背铁架的倾斜角度α为15°~20°。

21、第二方面，本公开实施例还提供一种电动沙发，包括：包括上述的电动沙发铁架，以及包覆于所述铁架外部的沙发外套。

22、本实用新型的有益效果是，本电动沙发铁架通过连杆组件的特定设计，使靠背铁架相对于铁架侧板后翻时，能同步产生向前的补偿位移，从而消除了与使用者背部的相对滑动。这不仅消除了搓背的不适感，也避免了衣物被向上卷起的问题。

23、本实用新型的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点在说明书、附图中所特别指出的结构来实现和获得。

24、为使本实用新型的上述目的、特征和优点能更明显易懂，本文特举较佳实施例，并配合所附附图，作详细说明如下。

1.一种电动沙发铁架，其特征在于，包括：

2.如权利要求1所述的电动沙发铁架，其特征在于，

3.如权利要求2所述的电动沙发铁架，其特征在于，

4.如权利要求3所述的电动沙发铁架，其特征在于，

5.如权利要求4所述的电动沙发铁架，其特征在于，

6.如权利要求4所述的电动沙发铁架，其特征在于，

7.如权利要求1所述的电动沙发铁架，其特征在于，

8.如权利要求7所述的电动沙发铁架，其特征在于，

9.如权利要求2所述的电动沙发铁架，其特征在于，

10.一种电动沙发，其特征在于，包括如权利要求1~9任一项所述的电动沙发铁架，以及包覆于所述铁架外部的沙发外套。
