一种可拆卸锅具手柄及锅具的制作方法

本技术属于食品加工，涉及一种可拆卸锅具手柄及锅具。

背景技术：

1、现有的锅具包括锅体和手柄，手柄通常锚固在锅体上，使得整个锅具体占用空间较大,在叠放或紧密收纳时,占用橱柜或储物较大空间。现有锅具因手柄支出占用空间而带来的摆放不便，尤其不适合分餐、摆盘或露营等场景。在物流运输中，现有锅具包装占用体积较大，增加运输成本。

技术实现思路

1、本实用新型针对现有技术存在的问题提出一种可拆卸锅具手柄及锅具，目的在于克服现有锅具存放时占用空间较大的缺陷。

2、本实用新型是这样实现的：

3、一种可拆卸锅具手柄，其包括连接件和把手，所述连接件上具有插接孔，所述把手上具有插入部，所述把手上设有锁止组件，所述锁止组件具有锁止部；

4、所述锁止组件处于锁止位时，所述锁止部抵接在所述连接件上以阻止所述把手相对所述连接件转动；

5、所述锁止组件处于解锁位时，所述锁止部脱离所述连接件以使所述把手能够相对所述连接件转动。

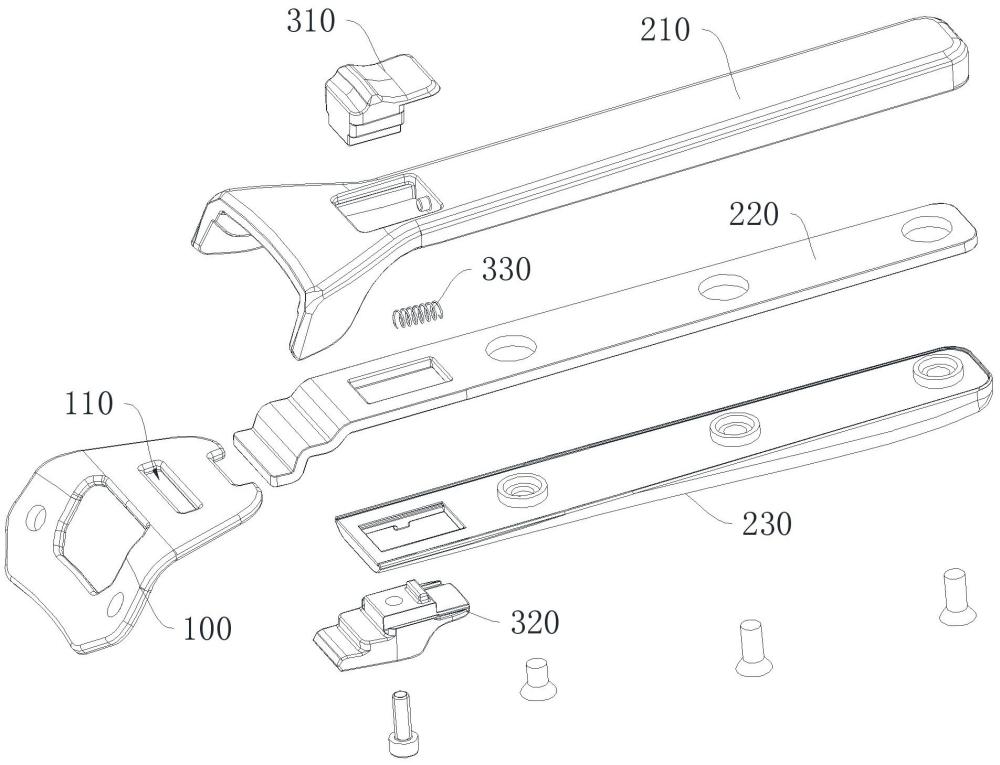

6、所述把手包括上壳体、受力板和下壳体，所述受力板位于所述上壳体和所述下壳体之间，所述插入部位于所述受力板上。

7、所述上壳体、受力板和下壳体通过螺钉固定连接。

8、所述插入部包括依次连接的下横板、竖板和上横板，所述下横板抵接在所述连接件的下表面，所述竖板穿设在所述插接孔，所述上横板抵接在所述连接件的上表面，所述锁止部抵接在所述连接件的下表面。

9、所述锁止组件包括推钮和锁止件，所述锁止部位于所述锁止件上，所述推钮外露于所述把手的上表面。

10、所述推钮和锁止件通过螺钉固定连接。

11、所述锁止组件和所述把手之间具有弹性件，以使所述锁止组件相对于所述把手向前移动。

12、一种锅具，其包括上述手柄和锅体，所述连接件固定在所述锅体上。

13、本实用新型所提供的一种可拆卸锅具手柄及锅具，在不需要使用手柄时，可将把手从连接件上拆下来，从而将把手从锅体上拆卸下来，大大减少了锅具整体占用的空间。这使得锅具在橱柜或储物空间中能够更紧密地叠放或收纳，有效提高了空间利用率。

1.一种可拆卸锅具手柄，其特征在于，包括连接件（100）和把手（200），所述连接件（100）上具有插接孔（110），所述把手（200）上具有插入部（221），所述把手（200）上设有锁止组件，所述锁止组件具有锁止部（321）；

2.根据权利要求1所述的一种可拆卸锅具手柄，其特征在于，所述把手（200）包括上壳体（210）、受力板（220）和下壳体（230），所述受力板位于所述上壳体（210）和所述下壳体（230）之间，所述插入部（221）位于所述受力板（220）上。

3.根据权利要求2所述的一种可拆卸锅具手柄，其特征在于，所述上壳体（210）、受力板（220）和下壳体（230）通过螺钉固定连接。

4.根据权利要求1所述的一种可拆卸锅具手柄，其特征在于，所述插入部（221）包括依次连接的下横板（222）、竖板（223）和上横板（224），所述下横板（222）抵接在所述连接件（100）的下表面，所述竖板（223）穿设在所述插接孔（110），所述上横板（224）抵接在所述连接件（100）的上表面，所述锁止部（321）抵接在所述连接件（100）的下表面。

5.根据权利要求1所述的一种可拆卸锅具手柄，其特征在于，所述锁止组件包括推钮（310）和锁止件（320），所述锁止部（321）位于所述锁止件（320）上，所述推钮（310）外露于所述把手（200）的上表面。

6.根据权利要求5所述的一种可拆卸锅具手柄，其特征在于，所述推钮（310）和锁止件（320）通过螺钉固定连接。

7.根据权利要求1所述的一种可拆卸锅具手柄，其特征在于，所述锁止组件和所述把手（200）之间具有弹性件（330），以使所述锁止组件相对于所述把手（200）向前移动。

8.一种锅具，其特征在于，包括权利要求1-7任意一项所述的手柄和锅体，所述连接件（100）固定在所述锅体上。
