一种加热底座及其液体加热器的制作方法

本技术涉及小家电的，尤其涉及一种加热底座及其液体加热器。

背景技术：

1、现有的液体加热器(如电热水壶、花茶壶等)通常配备有加热底座，其中感温组件用于检测壶体温度以实现控温。然而，传统感温组件多采用固定式结构，拆装不便。还有感温组件过于靠近加热盘，这样容易导致感温组件测温不精准。如专利号为cn223248024u的专利文件中，其公开了一种加热底座及养生壶，也存在上述所述的问题。

技术实现思路

1、鉴于此，本实用新型的目的在于提供一种感温组件便于拆装且测温精准的加热底座及其液体加热器。

2、本实用新型为解决其技术问题而采用的技术方案是：

3、一种加热底座，包括有座体，所述座体包括有设置于其上端且向上凸起的凸部、以及设置于所述凸部内的感温组件，所述感温组件包括有设置于所述凸部并可前后移动的连接件、插卡于所述连接件内并可伸出于所述凸部外的感温探头、可拆卸设置于所述凸部内且位于所述连接件后侧的盖板、以及设置于所述连接件与所述盖板之间的弹簧。

4、在本实用新型的一种优选方案中，所述凸部与所述座体为一体式结构，所述座体包括有内壳体、以及设置于所述内壳体外侧的外壳体，所述内壳体上设有可供所述感温探头伸出的开口。

5、在本实用新型的一种优选方案中，所述连接件上设有与所述感温探头相配合的插孔，所述感温探头包括有插于所述插孔内的柱体、以及设置于所述柱体的外侧并抵于所述连接件后侧的限位凸沿。

6、在本实用新型的一种优选方案中，所述插孔的直径由前往后逐渐减少，所述连接件的后侧且沿着所述插孔的外沿设有若干个弹性卡扣，所述限位凸沿抵于所述弹性卡扣的后侧。

7、在本实用新型的一种优选方案中，所述连接件的上设有若干个导向孔，所述内壳体上设有与所述导向孔相配合的导向轴。

8、在本实用新型的一种优选方案中，所述盖板的前侧设有若干个插头，所述内壳体上设有与所述插头相插合的连接轴，所述凸部内设有可对所述盖板的安装位置进行限位的限位结构。

9、在本实用新型的一种优选方案中，所述限位结构包括有若干条设置于所述连接轴外侧并用于限制所述插头插入距离的凸筋、以及设置于所述外壳体上并可与所述盖板的后侧相抵顶的限位凸起。

10、在本实用新型的一种优选方案中，所述座体还包括有设置于所述内壳体上的加热盘、以及设置于所述内壳体与所述加热盘之间的隔热罩。

11、在本实用新型的一种优选方案中，所述外壳体上设有控制面板，所述控制面板包括有覆盖于所述外壳体侧壁上的pc面贴件、以及将所述pc面贴件压紧固定于所述外壳体上的装饰框，所述装饰框通过卡扣的方式固定于所述外壳体上。

12、本实用新型还提供了一种液体加热器，采用如上所述的加热底座，所述座体上置有壶体。

13、本实用新型的有益效果是：通过将感温组件设置于座体的凸部上，可让其对壶体的温度检测更加精准，避免加热盘对其产生干扰。还有感温组件各部件之间通过卡扣的方式进行组装，然后再与内壳体相衔接，以此便于进行装配，从而提高产品生产效率、以及节省人工耗时；同时也符合产品简约美学理念，外观美感整体性有了进一步提升。

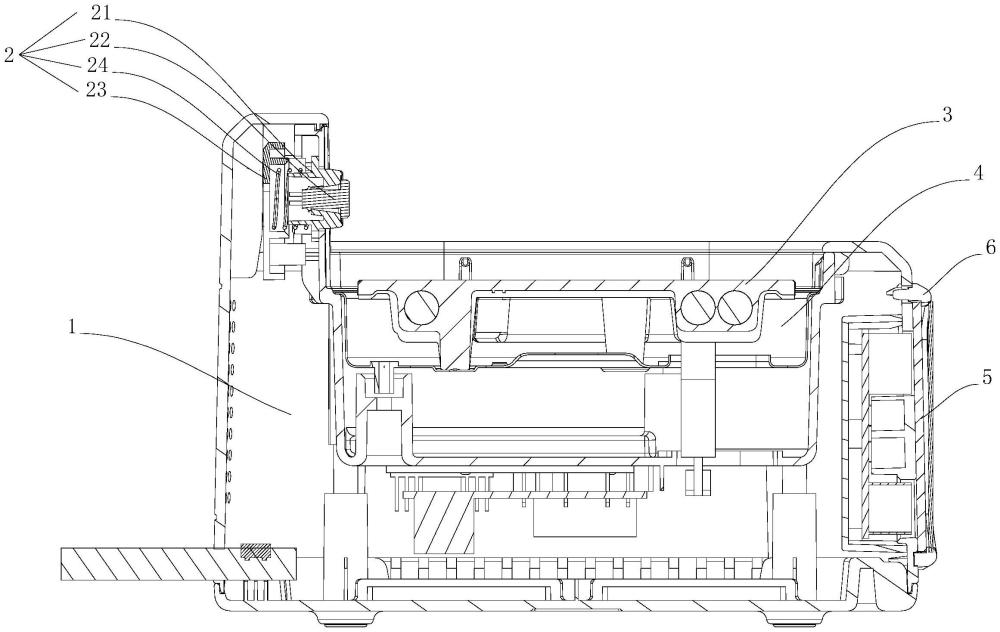

1.一种加热底座，包括有座体(1)，其特征在于，所述座体(1)包括有设置于其上端且向上凸起的凸部(11)、以及设置于所述凸部(11)内的感温组件(2)，所述感温组件(2)包括有设置于所述凸部(11)并可前后移动的连接件(21)、插卡于所述连接件(21)内并可伸出于所述凸部(11)外的感温探头(22)、可拆卸设置于所述凸部(11)内且位于所述连接件(21)后侧的盖板(23)、以及设置于所述连接件(21)与所述盖板(23)之间的弹簧(24)。

2.根据权利要求1所述的一种加热底座，其特征在于，所述凸部(11)与所述座体(1)为一体式结构，所述座体(1)包括有内壳体(12)、以及设置于所述内壳体(12)外侧的外壳体(13)，所述内壳体(12)上设有可供所述感温探头(22)伸出的开口(121)。

3.根据权利要求2所述的一种加热底座，其特征在于，所述连接件(21)上设有与所述感温探头(22)相配合的插孔(211)，所述感温探头(22)包括有插于所述插孔(211)内的柱体(221)、以及设置于所述柱体(221)的外侧并抵于所述连接件(21)后侧的限位凸沿(222)。

4.根据权利要求3所述的一种加热底座，其特征在于，所述插孔(211)的直径由前往后逐渐减少，所述连接件(21)的后侧且沿着所述插孔(211)的外沿设有若干个弹性卡扣(212)，所述限位凸沿(222)抵于所述弹性卡扣(212)的后侧。

5.根据权利要求2所述的一种加热底座，其特征在于，所述连接件(21)的上设有若干个导向孔(213)，所述内壳体(12)上设有与所述导向孔(213)相配合的导向轴(122)。

6.根据权利要求2所述的一种加热底座，其特征在于，所述盖板(23)的前侧设有若干个插头(231)，所述内壳体(12)上设有与所述插头(231)相插合的连接轴(123)，所述凸部(11)内设有可对所述盖板(23)的安装位置进行限位的限位结构。

7.根据权利要求6所述的一种加热底座，其特征在于，所述限位结构包括有若干条设置于所述连接轴(123)外侧并用于限制所述插头(231)插入距离的凸筋(124)、以及设置于所述外壳体(13)上并可与所述盖板(23)的后侧相抵顶的限位凸起(131)。

8.根据权利要求2所述的一种加热底座，其特征在于，所述座体(1)还包括有设置于所述内壳体(12)上的加热盘(3)、以及设置于所述内壳体(12)与所述加热盘(3)之间的隔热罩(4)。

9.根据权利要求2所述的一种加热底座，其特征在于，所述外壳体(13)上设有控制面板，所述控制面板包括有覆盖于所述外壳体(13)侧壁上的pc面贴件(5)、以及将所述pc面贴件(5)压紧固定于所述外壳体(13)上的装饰框(6)，所述装饰框(6)通过卡扣的方式固定于所述外壳体(13)上。

10.一种液体加热器，其特征在于，采用如权利要求1至9任意一项所述的加热底座，所述座体(1)上置有壶体(7)。
