一种自适应倾仰座椅的制作方法

本技术涉及座椅领域，特别涉及一种自适应倾仰座椅。

背景技术：

1、现有休闲椅或人体工学椅的椅背大都与椅座转动连接，从而具有前后转动的倾仰功能，以对处于直立状态或后仰倾斜状态的就坐者背部进行支撑，以适应处于正坐状态和后仰休息状态的就坐者。

2、但这种座椅仍旧在使用体验感和舒适性上存在不足；首先，由于椅背转动中心与人体背部的转动中心存在高度差，在椅背向后转动时，背部会相对于椅背相对滑动，使椅背对背部形成较强烈的“搓背感”，造成背部不适；其次，在椅背大角度向后转动时，整个座椅的重心也会向后移动，很容易因重心不稳造成座椅倾翻；此外，按照人体就坐习惯，在就坐者背部后仰时，其大腿位置也会有向上移动的趋势；此时座椅的椅背会向后转动以承托背部，但椅座却仍保持不动，导致大腿部分处于悬空状态，影响就坐舒适感，也不符合人体工学。

技术实现思路

1、本实用新型提供一种自适应倾仰座椅，其中椅背与椅座之间设置与扶手、椅座铰接的联动杆，且椅座与扶手之间设置倾仰导向结构，使椅背向后转动时可联动椅座大幅度地朝前上方移动，降低了椅背对背部的搓背感，使椅背后仰时座椅的重心不会过度后移，也使得椅座对大腿位置形成抬升支撑，更加符合人体工学，显著提高了座椅的使用体验感和舒适感。

2、本实用新型的技术方案是这样实现的：

3、一种自适应倾仰座椅，包括底座、椅座、椅背，底座左右两侧对称设有扶手，椅座位于底座上方并处于两扶手之间；椅背左右两侧对称设有联动杆，每个联动杆与对应的扶手铰接并形成第一铰接端，且每个联动杆与椅座铰接并形成与第一铰接端相互错开的第二铰接端；每个扶手与椅座之间设有倾仰导向结构，倾仰导向结构包括椅座与扶手的其中一个上设置的导槽、椅座与扶手的另一个上固定设置的滑动连接件；由后往前，导槽朝前上方倾斜延伸；滑动连接件滑动连接在所述导槽内；

4、椅背受到向后倚靠力时，联动杆沿第一铰接端向后转动并联动滑动连接件在导槽内滑动，使椅座沿初始位置朝前上方同步移动。

5、作为优选，椅座包括座支撑部和座支撑部上左右对称布置的侧连接板，所述导槽设置在扶手上，对应的联动杆与所述侧连接板铰接，所述滑动连接件与对应的侧连接板固定并滑动连接在导槽内。

6、作为优选，还包括弹性复位件，弹性复位件配置在椅背向后转动后，通过自身弹性形变为椅背和椅座复位提供弹性力；以便于椅座和椅背可对直立状态和后仰状态的就坐者进行支撑。

7、作为优选，两个扶手中的至少一个与对应的滑动连接件之间设有所述的弹性复位件；或者，两个扶手中的至少一个与对应的联动杆之间设有所述的弹性复位件。

8、作为优选，弹性复位件为机械弹簧或气弹簧。

9、作为优选，弹性复位件为设置在扶手与对应滑动连接件之间的常闭式气弹簧，常闭式气弹簧包括缸体和滑动连接在缸体内的活塞杆，活塞杆始终具有弹性缩回缸体内的趋势；或者，弹性复位件为设置在滑动连接件与扶手之间的拉簧。

10、作为优选，所述弹性复位件为自带锁定装置的自锁性气弹簧，所述锁定装置连接有拉线，拉线上连接有外露在椅座或扶手上的控制开关；无需单独设置锁定控制机构，即可完成椅背和椅座的解锁或锁定。

11、作为优选，两个扶手中的至少一个与对应的联动杆之间设有档位控制结构，档位控制结构包括设置在联动杆上且沿沿周向间隔的多个档位孔、活动连接在扶手上的锁定件，锁定件可在外力作用下插入或脱出对应的档位孔，使椅背在锁定状态和自由转动状态之间切换；以适应就坐者的不同使用需求，使座椅的使用功能更加多样化。

12、作为优选，所述导槽将扶手左右贯穿，滑动连接件包括滑动连接在导槽内的滑动本体和突出于滑动本体两侧的限位部，两限位部分别与对应扶手的左右两侧相抵；限制滑动连接件脱离导槽。

13、作为优选，导槽内设有处于滑动连接件外壁与导槽内壁之间的减阻衬套；以提升滑动连接件与导槽之间的滑动流畅度。

14、采用了上述技术方案的本实用新型的有益效果是：

15、本实用新型使与椅背连接的联动杆铰接在扶手上，为椅背前后转动提供转动支撑点，联动杆与椅座铰接，使联动杆向后转动时可对椅座形成联动效果；同时为对椅座形成移动导向，在扶手与椅座之间设置了由滑动连接件、朝前上方延伸的导槽构成的倾仰导向结构，使椅背后仰时，椅座可大幅度地朝前上方移动，增强了椅背与椅座的联动效果，有效降低了椅背对背部的搓背感；同时朝前上方移动的椅座可保证座椅的重心不会过度靠后，同时也使得椅座对大腿部形成悬浮式支撑效果，有效提升了座椅的稳定性和舒适性，使座椅更加符合人体工学。

16、联动杆与扶手之间设置的档位控制结构使得椅背可根据就坐者的需求在对应的直立状态或倾斜状态下锁定，使椅背和椅座可保持在锁定状态，也可切换至自由倾仰联动状态，进一步丰富了座椅的功能和使用范围。

17、弹性复位件为带有自锁装置的自锁型气弹簧时，就坐者可直接通过控制开关控制气弹簧活塞杆的伸缩或锁定，无需单独安装锁定控制机构，即可使椅座和椅背在锁定状态和自由倾仰联动状态之间切换。

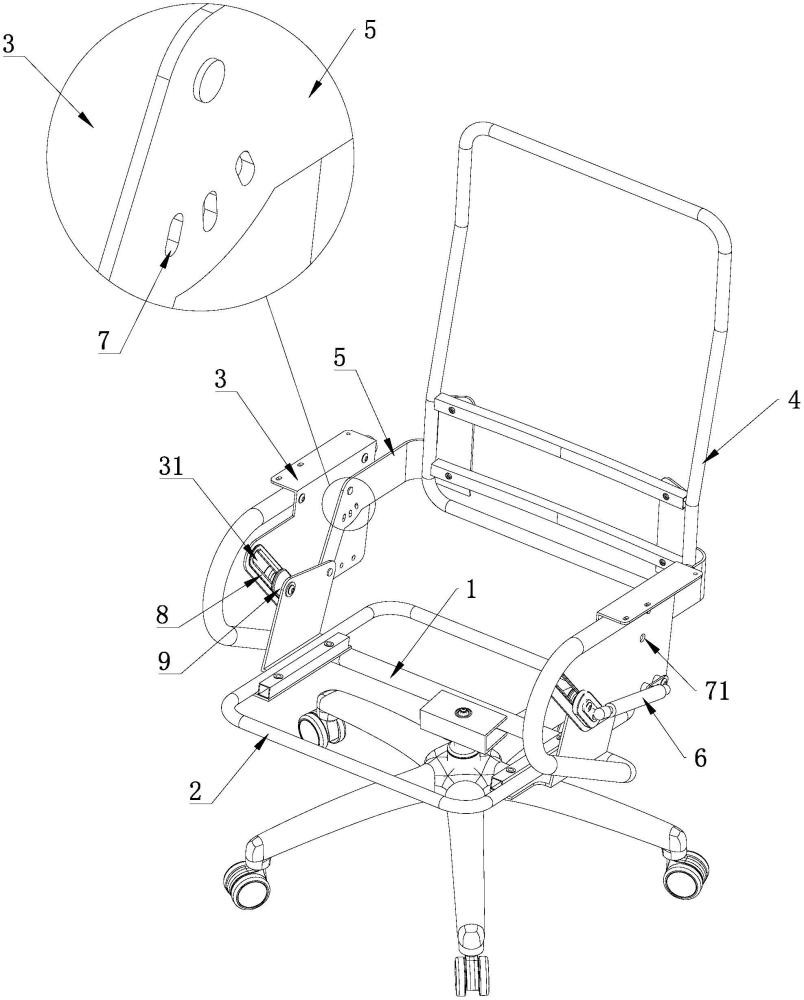

1.一种自适应倾仰座椅，其特征在于，包括底座（1）、椅座（2）、椅背（4），底座（1）左右两侧对称设有扶手（3），椅座（2）位于底座（1）上方并处于两扶手（3）之间；椅背（4）左右两侧对称设有联动杆（5），每个联动杆（5）与对应的扶手（3）铰接并形成第一铰接端，且每个联动杆（5）与椅座（2）铰接并形成与第一铰接端相互错开的第二铰接端；每个扶手（3）与椅座（2）之间设有倾仰导向结构，倾仰导向结构包括椅座（2）与扶手（3）的其中一个上设置的导槽（31）、椅座（2）与扶手（3）的另一个上固定设置的滑动连接件（9）；由后往前，导槽（31）朝前上方倾斜延伸；滑动连接件（9）滑动连接在所述导槽（31）内；

2.根据权利要求1所述的自适应倾仰座椅，其特征在于：椅座（2）包括座支撑部和座支撑部上左右对称布置的侧连接板（21），所述导槽（31）设置在扶手（3）上，对应的联动杆（5）与所述侧连接板（21）铰接，所述滑动连接件（9）与对应的侧连接板（21）固定并滑动连接在导槽（31）内。

3.根据权利要求1所述的自适应倾仰座椅，其特征在于：还包括弹性复位件（6），弹性复位件（6）配置在椅背（4）向后转动后，通过自身弹性形变为椅背（4）和椅座（2）复位提供弹性力。

4.根据权利要求3所述的自适应倾仰座椅，其特征在于：两个扶手（3）中的至少一个与对应的滑动连接件（9）之间设有所述的弹性复位件（6）；或者，两个扶手（3）中的至少一个与对应的联动杆（5）之间设有所述的弹性复位件（6）。

5.根据权利要求4所述的自适应倾仰座椅，其特征在于：弹性复位件（6）为机械弹簧或气弹簧。

6.根据权利要求5所述的自适应倾仰座椅，其特征在于：弹性复位件（6）为设置在扶手（3）与对应滑动连接件（9）之间的常闭式气弹簧，常闭式气弹簧包括缸体和滑动连接在缸体内的活塞杆，活塞杆始终具有弹性缩回缸体内的趋势；或者，弹性复位件（6）为设置在滑动连接件（9）与扶手（3）之间的拉簧。

7.根据权利要求5所述的自适应倾仰座椅，其特征在于：所述弹性复位件（6）为自带锁定装置的自锁性气弹簧，所述锁定装置连接有拉线（61），拉线（61）上连接有外露在椅座（2）或扶手（3）上的控制开关（62）。

8.根据权利要求1或5或6所述的自适应倾仰座椅，其特征在于：两个扶手（3）中的至少一个与对应的联动杆（5）之间设有档位控制结构，档位控制结构包括设置在联动杆（5）上且沿沿周向间隔的多个档位孔（7）、活动连接在扶手（3）上的锁定件（72），锁定件（72）可在外力作用下插入或脱出对应的档位孔（7），使椅背（4）在锁定状态和自由转动状态之间切换。

9.根据权利要求2所述的自适应倾仰座椅，其特征在于：所述导槽（31）将扶手（3）左右贯穿，滑动连接件（9）包括滑动连接在导槽（31）内的滑动本体（91）和突出于滑动本体（91）两侧的限位部（92），两限位部（92）分别与对应扶手（3）的左右两侧相抵。

10.根据权利要求1所述的自适应倾仰座椅，其特征在于：导槽（31）内设有处于滑动连接件（9）外壁与导槽（31）内壁之间的减阻衬套（8）。
