一种可打开面板的抽屉的制作方法

本发明涉及抽屉，特别涉及一种可打开面板的抽屉。

背景技术：

1、传统的拉篮抽屉，其置物篮位于面板内侧，面板内侧空间与面板相对固定设置，用户只能够通过单一抽屉开口方向垂直进行置物篮的取物或置物，这样取物或置物时必须要将抽屉拉出，使得置物篮的取物或置物不方便，而且不能满足人们灵活置物及取物的使用需求；一些拉篮抽屉的面板可以相对抽屉主体向外转动打开，面板向外转动打开后就可以进行置物篮的取物或置物，进而方便取物或置物；这种抽屉一般是通过在面板和侧板之间设置铰接结构，使得面板可以向外转动打开，但铰接结构会占用侧板较大空间，使得侧板的厚度必须要做大，导致侧板的材料成本高。

2、因此，有必要做进一步改进。

技术实现思路

1、本发明的目的旨在提供一种结构简单、使用方便、成本低、稳定可靠、实用性强的可打开面板的抽屉，以克服现有技术的不足之处。

2、按此目的设计的一种可打开面板的抽屉，包括抽屉主体，抽屉主体包括底板，其特征在于：抽屉主体前端设置有定位件，定位件底部设置有向下延伸的延伸部，底板上设置有连接件，延伸部和连接件之间设置有铰接结构，延伸部和连接件通过铰接结构铰接，定位件通过铰接结构转动开闭在抽屉主体上。

3、延伸部和连接件位于底板下方；定位件闭合在抽屉主体上时，底板将延伸部和连接件覆盖。

4、铰接结构包括铰杯和铰接臂组件，铰杯安装在延伸部上，连接件和铰杯之间通过铰接臂组件铰接。

5、铰接臂组件包括内铰臂和外铰臂，内铰臂分别与连接件、铰杯铰接，外铰臂分别与连接件、铰杯铰接。

6、抽屉主体还包括面板，定位件位于面板内侧，延伸部向下延伸至面板底部，面板通过铰接结构转动开闭在抽屉主体上。

7、面板闭合在抽屉主体上时，定位件夹设在底板与面板之间。

8、抽屉主体还包括侧板，侧板前端设置有前连接机构，定位件转动安装在前连接机构上。

9、定位件上安装有调节板，面板和调节板之间设置有挂装部，面板通过挂装部挂装在调节板上。

10、面板和调节板之间设置有左右调节部，面板通过左右调节部左右调节在抽屉主体上；调节板和定位件之间设置有上下调节部，调节板通过上下调节部上下调节安装在定位件上、且在上下调节时带动面板上下调节在抽屉主体上。

11、连接件和底板之间设置有紧固安装部，连接件通过紧固安装部固定安装在底板上。

12、本发明的可打开面板的抽屉通过在抽屉主体前端设置定位件，定位件位于面板内侧，定位件底部设置向下延伸的延伸部，底板上设置连接件，延伸部和连接件之间设置铰接结构，定位件通过铰接结构转动开闭在抽屉主体上，进而使面板转动开闭在抽屉主体上，面板向外转动打开后就可以进行置物篮的取物或置物，无需将抽屉拉出，进而方便置物篮的取物或置物，此外，铰接结构位于底板下方，不占用底板或侧板任何空间，这样无需将底板或侧板的尺寸做厚，从而避免增加材料成本。

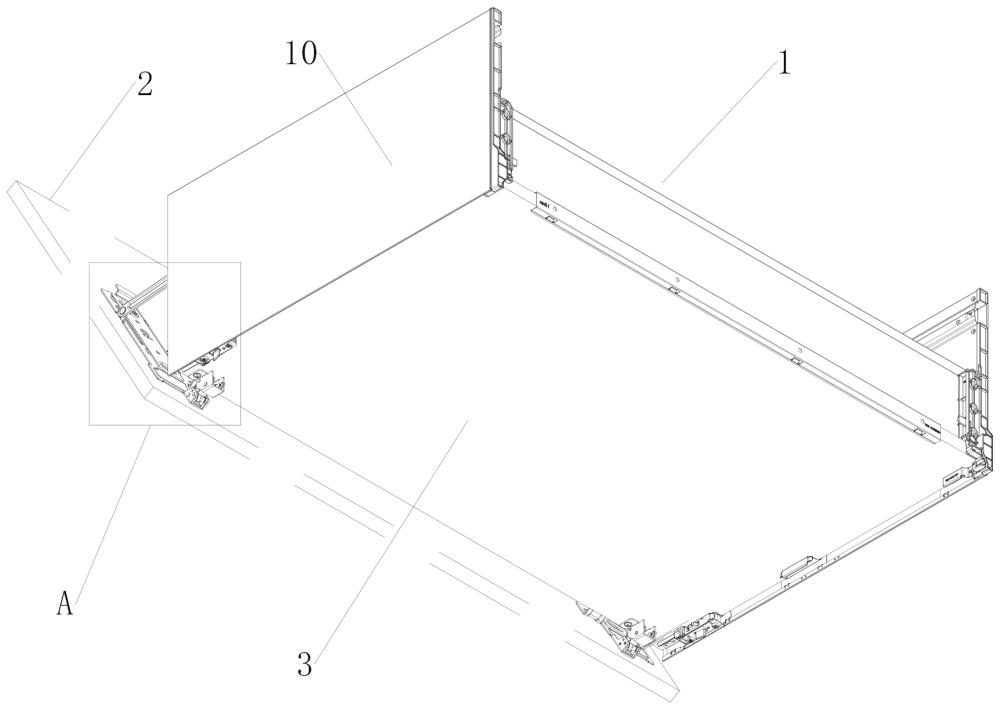

1.一种可打开面板的抽屉，包括抽屉主体（1），抽屉主体（1）包括底板（3），其特征在于：抽屉主体（1）前端设置有定位件（4），定位件（4）底部设置有向下延伸的延伸部（5），底板（3）上设置有连接件（6），延伸部（5）和连接件（6）之间设置有铰接结构，延伸部（5）和连接件（6）通过铰接结构铰接，定位件（4）通过铰接结构转动开闭在抽屉主体（1）上。

2.根据权利要求1所述的可打开面板的抽屉，其特征在于：延伸部（5）和连接件（6）位于底板（3）下方；定位件（4）闭合在抽屉主体（1）上时，底板（3）将延伸部（5）和连接件（6）覆盖。

3.根据权利要求1所述的可打开面板的抽屉，其特征在于：铰接结构包括铰杯（7）和铰接臂组件，铰杯（7）安装在延伸部（5）上，连接件（6）和铰杯（7）之间通过铰接臂组件铰接。

4.根据权利要求3所述的可打开面板的抽屉，其特征在于：铰接臂组件包括内铰臂（8）和外铰臂（9），内铰臂（8）分别与连接件（6）、铰杯（7）铰接，外铰臂（9）分别与连接件（6）、铰杯（7）铰接。

5.根据权利要求1所述的可打开面板的抽屉，其特征在于：抽屉主体（1）还包括面板（2），定位件（4）位于面板（2）内侧，延伸部（5）向下延伸至面板（2）底部，面板（2）通过铰接结构转动开闭在抽屉主体（1）上。

6.根据权利要求5所述的可打开面板的抽屉，其特征在于：面板（2）闭合在抽屉主体（1）上时，定位件（4）夹设在底板（3）与面板（2）之间。

7.根据权利要求6所述的可打开面板的抽屉，其特征在于：抽屉主体（1）还包括侧板（10），侧板（10）前端设置有前连接机构（11），定位件（4）转动安装在前连接机构（11）上。

8.根据权利要求7所述的可打开面板的抽屉，其特征在于：定位件（4）上安装有调节板（13），面板（2）和调节板（13）之间设置有挂装部（14），面板（2）通过挂装部（14）挂装在调节板（13）上。

9.根据权利要求8所述的可打开面板的抽屉，其特征在于：面板（2）和调节板（13）之间设置有左右调节部（15），面板（2）通过左右调节部（15）左右调节在抽屉主体（1）上；调节板（13）和定位件（4）之间设置有上下调节部（16），调节板（13）通过上下调节部（16）上下调节安装在定位件（4）上、且在上下调节时带动面板（2）上下调节在抽屉主体（1）上。

10.根据权利要求1所述的可打开面板的抽屉，其特征在于：连接件（6）和底板（3）之间设置有紧固安装部，连接件（6）通过紧固安装部（12）固定安装在底板（3）上。
