抗风压推拉窗框架结构的制作方法

本技术涉及推拉窗，尤其涉及抗风压推拉窗框架结构。

背景技术：

1、现在很多民用和商用建筑都会使用推拉窗，这类窗户依靠固定框和可滑动的滑框实现开关，滑框内通常安装玻璃满足采光需求。在安装推拉窗时，尤其是高层或风力较大的区域，框架结构的抗风压性能很重要，直接影响窗户的使用稳定性和安全性，所以框架安装和闭合后的结构强度需要重点考虑。

2、但现有的推拉窗框架，其滑框闭合后，中部缺乏有效的支撑和限位结构，受力后易变形活动，而且滑框之间、滑框与固定框之间的密封效果不足，空气容易从缝隙渗透，形成压力差，进一步降低整体抗风压能力，影响使用效果和安全性，为此提出抗风压推拉窗框架结构。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在滑框闭合后，中部缺乏有效的支撑和限位结构，受力后易变形活动，抗风压差的缺点，而提出的抗风压推拉窗框架结构。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、抗风压推拉窗框架结构，包括固定框以及通过轨道滑动在固定框内的两个滑框，所述滑框内固定安装有玻璃；

4、所述固定框的顶部内壁和底部内壁之间固定连接有加固板，所述滑框的一端均固定连接有固定板，固定板的一侧均一体成型有第一延伸板，第一延伸板与固定板之间呈l型，两个第一延伸板在两个滑框闭合时分别位于加固板的两侧并与其抵接；

5、两个固定机构，两个固定机构分别位于固定框的顶部和底部用于加固固定框。

6、作为本实用新型再进一步的方案，所述固定机构包括两个导向块和沉孔，两个导向块均固定在固定框的顶部或底部，导向块内均滑动连接有贯穿的插杆，插杆相互靠近的一侧均铰接有撑杆，两个撑杆之间铰接有推板，所述撑杆与推板之间倾斜设置，所述沉孔设置在固定框的一侧，沉孔的一侧转动连接有贯穿的螺杆，螺杆螺纹贯穿推板。

7、作为本实用新型再进一步的方案，所述沉孔内插接有堵头。

8、作为本实用新型再进一步的方案，所述固定板的一侧均一体成型有第二延伸板，第二延伸板靠近加固板的一侧粘接有第二胶条，两个滑框闭合时其中一个第二胶条与另一滑框一侧的第一延伸板抵接。

9、作为本实用新型再进一步的方案，所述加固板的两侧均设置有安装口，安装口内均粘接有第一胶条，两个第一胶条分别与两个第一延伸板抵接。

10、作为本实用新型再进一步的方案，所述加固板的两端均设置有斜面。

11、本申请中，安装时，在墙体安装洞的两侧对应开孔，然后对固定框进行安装固定，固定时，转动螺杆，螺杆带动推板移动，推板通过撑杆推动插杆插入到墙体的孔洞中，进而对固定框的安装进行加固，同时能够通过加固板对固定框进行加固，窗扇在关闭时，其滑框带动固定板移动，固定板带动第一延伸板移动至加固板的一侧，两个第一延伸板对加固板形成夹持的状态，使得滑框在关闭后，两个滑框的重合部能够被限制，进而提高其强度和抗风性，同时通过第二延伸板和第二胶条进一步的保持两个滑框之间的稳定以及密封效果，减少空气渗透导致的压力差，进一步的提高抗风能力。

12、有益效果：本实用新型中，所述抗风压推拉窗框架结构，通过加固板、第一延伸板与第一胶条的配合，以及第二延伸板与第二胶条的设置，滑框闭合时第一延伸板夹持加固板并与第一胶条抵接，同时第二胶条与另一滑框的第一延伸板接触。该配合既能传递滑框重合部分受力以增强抗风压强度，又能减少空气从缝隙渗透，缓冲风压冲击，提升整体抗风压能力并优化密封效果；

13、本实用新型中，所述抗风压推拉窗框架结构，通过固定机构中导向块、插杆、撑杆、推板与螺杆的配合，以及墙体安装洞两侧预设的孔洞，安装时转动螺杆带动推板移动，推板通过撑杆推动插杆沿导向块滑动并插入墙体孔洞。该配合能将固定框与墙体紧密连接，避免固定框在风压作用下出现晃动或移位，显著提升固定框安装后的结构稳定性。

1.抗风压推拉窗框架结构，包括固定框（1）以及通过轨道滑动在固定框（1）内的两个滑框（2），其特征在于，所述滑框（2）内固定安装有玻璃（3）；

2.根据权利要求1所述的抗风压推拉窗框架结构，其特征在于，所述固定机构（4）包括两个导向块（12）和沉孔，两个导向块（12）均固定在固定框（1）的顶部或底部，导向块（12）内均滑动连接有贯穿的插杆（13），插杆（13）相互靠近的一侧均铰接有撑杆（14），两个撑杆（14）之间铰接有推板（15），所述撑杆（14）与推板（15）之间倾斜设置，所述沉孔设置在固定框（1）的一侧，沉孔的一侧转动连接有贯穿的螺杆（17），螺杆（17）螺纹贯穿推板（15）。

3.根据权利要求2所述的抗风压推拉窗框架结构，其特征在于，所述沉孔内插接有堵头（16）。

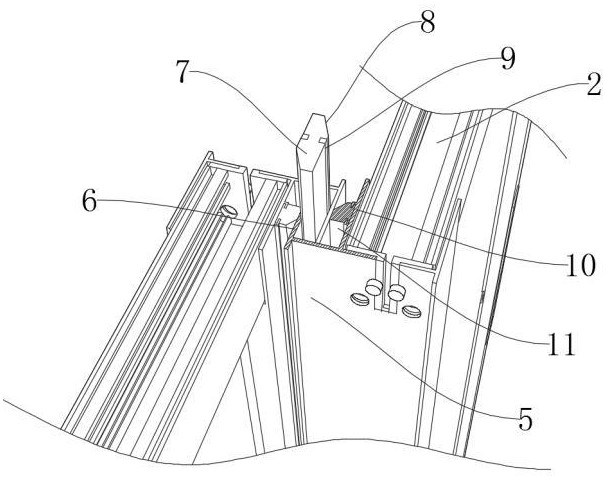

4.根据权利要求1所述的抗风压推拉窗框架结构，其特征在于，所述固定板（5）的一侧均一体成型有第二延伸板（10），第二延伸板（10）靠近加固板（7）的一侧粘接有第二胶条（11），两个滑框（2）闭合时其中一个第二胶条（11）与另一滑框（2）一侧的第一延伸板（6）抵接。

5.根据权利要求1所述的抗风压推拉窗框架结构，其特征在于，所述加固板（7）的两侧均设置有安装口，安装口内均粘接有第一胶条（9），两个第一胶条（9）分别与两个第一延伸板（6）抵接。

6.根据权利要求1所述的抗风压推拉窗框架结构，其特征在于，所述加固板（7）的两端均设置有斜面（8）。
