食物料理机的制作方法

本发明涉及家用电器，具体而言，涉及一种食物料理机。

背景技术：

1、相关技术中，无轴驱动的食物料理机通过轴向磁通原理实现食材的处理，定子组件与转子组件分别设置于座体组件和杯体组件，在杯体组件安装于座体组件上时，定子组件与转子组件在静态下有永磁体吸力，在需要提起杯体组件时，杯体组件的自身重量加上定子组件与转子组件之间的吸力，导致两者分离较为费力。

技术实现思路

1、本发明旨在至少解决现有技术或相关技术中存在的技术问题之一。

2、为此，本发明提供了一种食物料理机。

3、有鉴于此，本发明提出了一种食物料理机，包括：座体组件，座体组件设有第一滑动部和定子组件；杯体组件，杯体组件设有第二滑动部和转子组件，第二滑动部与第一滑动部滑动配合，杯体组件能够通过第二滑动部在座体组件上滑动，以使杯体组件滑至座体组件的目标位置或由目标位置滑出以与座体组件分离，在杯体组件安装于目标位置的情况下，转子组件位于定子组件沿轴向的一侧；处理部，设于杯体组件并与转子组件相连接，定子组件能够驱动转子组件转动，以使转子组件带动处理部转动。

4、本发明提供的食物料理机，包括座体组件、杯体组件和处理部，座体组件设有第一滑动部和定子组件，杯体组件设有第二滑动部和转子组件，处理部设于杯体组件并与转子组件相连接。第一滑动部和第二滑动部能够滑动连接，使得杯体组件能够通过第一滑动部和第二滑动部的配合在座体组件上滑动，进而使得杯体组件能够被推入座体组件的目标位置，以实现杯体组件与座体组件的安装，或者使得杯体组件由目标位置被拉出以实现杯体组件与座体组件相分离。在杯体组件通过第二滑动部滑入座体组件的目标位置的情况下，转子组件位于定子组件沿轴向的一侧，在定子组件通电后，定子组件通过轴向磁通原理驱动转子组件转动，进而转子组件带动处理部转动，实现杯体组件内食材的处理；在杯体组件通过第二滑动部由目标位置被拉出的过程中，定子组件与转子组件沿轴向的投影重合面积逐渐减小，使得定子组件与转子组件之间的耦合面积逐渐减小，进而定子组件和转子组件之间的磁拉力逐渐减小，进而用户更容易提起杯体组件。

5、在一些实施例中，可选地，第一滑动部包括滑出端，杯体组件能够由滑出端滑至目标位置，或由目标位置滑向滑出端以与座体组件分离；由靠近目标位置的一端至滑出端，第一滑动部的至少一部分向远离定子组件的方向倾斜设置。

6、在该实施例中，第一滑动部包括滑出端，杯体组件能够由滑出端滑入目标位置，使得定子组件与转子组件沿轴向相对设置；在需要将杯体组件提起时，将杯体组件由目标位置滑出，使得定子组件与转子组件之间沿轴向的投影重合面积逐渐减小，同时，由靠近目标位置的一端至滑出端，第一滑动部的至少一部分向远离定子组件的方向倾斜设置，使得杯体组件离开目标位置的过程中，定子组件的轴线与转子组件的轴线之间形成夹角，也即，使得定子组件和转子组件之间形成气隙夹角，使得杯体组件由目标位置移走的过程中，定子组件和转子组件之间的磁拉力强度逐渐减小，进而大大降低了用户拿取杯体组件时所需要的力。

7、其中，气隙夹角可以理解为定子组件和转子组件之间的气隙所形成的几何空间沿轴向的上表面和下表面之间的夹角。

8、可选地，在杯体组件由目标位置被拉向滑出端的过程中，定子组件和转子组件之间的气隙夹角逐渐增大。

9、可选地，在杯体组件位于目标位置的情况下，转子组件的轴线与定子组件的轴线相平行，以使转子组件沿轴向朝向定子组件的平面与定子组件沿轴向朝向转子组件的平面相平行。

10、在一些实施例中，可选地，第一滑动部设于座体组件的顶壁，座体组件的顶壁的至少一部分倾斜设置，以使第一滑动部的至少一部分向远离定子组件的方向倾斜设置。

11、在该实施例中，第一滑动部设置在座体组件的顶壁，座体组件的顶壁的至少一部分由靠近目标位置的一端至滑出端向远离定子组件的方向倾斜设置，使得第一滑动部向远离定子组件的方向倾斜设置，进而在用户拿取杯体组件时，杯体组件在座体组件上滑动的过程中，转子组件与定子组件之间形成气隙夹角，进而使得定子组件与转子组件之间的磁拉力逐渐减小，以便于用户拿取杯体组件。

12、在一些实施例中，可选地，座体组件包括：支撑面和倾斜面，第一滑动部围设于支撑面和倾斜面的周围，支撑面和倾斜面相连接，倾斜面相对于定子组件的径向倾斜设置，且倾斜面位于支撑面靠近滑出端的一侧；在杯体组件安装于目标位置的情况下，杯体组件位于支撑面；在杯体组件位于倾斜面的情况下，转子组件的轴线相对于定子组件的轴线倾斜设置。

13、在该实施例中，座体组件包括支撑面和倾斜面，支撑面和倾斜面相连接，第一滑动部围设在支撑面和倾斜面的周围，在杯体组件安装于目标位置的情况下，杯体组件位于支撑面，在杯体组件与座体组件分离的过程中，杯体组件由支撑面向倾斜面移动，进而使得杯体组件逐渐相对于定子组件倾斜，在减少定子组件和转子组件耦合面积的基础上，进一步弱化了两者之间的磁拉力，更加便于减轻用户拿取杯体组件所需要的力。

14、在一些实施例中，可选地，在杯体组件安装于目标位置的情况下，转子组件的轴线与定子组件的轴线在轴向方向上相平行。

15、在该实施例中，在杯体组件安装于目标位置的情况下，转子组件的轴线与定子组件的轴线在轴向方向上相平行，使得杯体组件通过水平面支撑。

16、在一些实施例中，可选地，在杯体组件安装于目标位置的情况下，且转子组件的轴线与定子组件的轴线在轴向方向上相重合。

17、在该实施例中，在杯体组件安装于目标位置的情况下，杯体组件位于支撑面，且转子组件的轴线与定子组件的轴线相重合，使得定子组件和转子组件沿轴向对齐，进而保证了定子组件与转子组件之间的耦合情况。

18、在一些实施例中，可选地，倾斜面与定子组件的径向之间的夹角大于等于0.1°，且小于等于10°。

19、在该实施例中，若倾斜面与定子组件的径向之间的夹角设置的过大，则容易使杯体组件移入目标位置或者由目标位置移出的过程中倾斜角度过大，导致杯体组件内的食材溢出的情况发生，若该夹角设置的过小，则在移出杯体组件的过程中不利于定子组件和转子组件之间磁拉力的减弱，因此，将倾斜面与定子组件的径向之间的夹角设置在0.1°至10°之间，既能够保证对磁拉力的削弱效果，又能够避免杯体组件移动过程中倾斜角度过大的问题。

20、在一些实施例中，可选地，由靠近目标位置的一端至滑出端，倾斜面相对于定子组件的径向的倾斜角度逐渐增大或保持不变。

21、在该实施例中，倾斜面的倾斜角度逐渐增大的情况下，使得由目标位置向座体组件的一侧拉动杯体组件的过程中，转子组件相对于定子组件的倾斜角度逐渐增大，进而使得定子组件与转子组件之间的磁拉力的削弱程度增大，也即，加快了定子组件与转子组件之间的磁拉力弱化速度，使得用户提起杯体组件时更加省力。可选地，倾斜面的倾斜角度也可以保持不变，该种设置更加利于制造，有利于降低制造成本。

22、在一些实施例中，可选地，食物料理机还包括：缓冲垫，缓冲垫铺设于座体组件的顶壁，位于第一滑动部围成的区域内或缓冲垫设于第一滑动部。

23、在该实施例中，食物料理机还包括缓冲垫，缓冲垫铺设在座体组件的顶壁，并位于第一滑动部所围成的区域内，使得杯体组件通过缓冲垫与座体组件接触，一方面在杯体组件滑入目标位置或者与座体分离的过程中，减少了对座体组件的磨损，另一方面还能够降低杯体组件移动时的噪音。或者，缓冲垫设于第一滑动部，使得缓冲垫能够降低杯体组件与第一滑动部配合时的噪音，同时，缓冲垫避让杯体组件的滑动区域，能够降低杯体组件与座体组件之间的摩擦力，使得杯体组件移动过程中更加省力。

24、在一些实施例中，可选地，第一滑动部包括第一滑轨，第二滑动部包括第二滑轨或滑块，第二滑轨或滑块与第一滑轨滑动连接。

25、在该实施例中，第一滑动部包括第一滑轨，第二滑动部包括第二滑轨，第一滑轨与第二滑轨能够滑动连接，且提升了杯体组件和座体组件之间的连接强度。或者第一滑动部包括第一滑轨，第二滑动部包括能够在第一滑轨上滑动的滑块，既能够实现杯体组件与座体组件之间的滑动连接，又能够实现杯体组件在座体组件上的定位，且能够降低制造成本。

26、在一些实施例中，可选地，第一滑轨包括：第一轨道；第二轨道，沿第一方向与第一轨道相对设置；第三轨道，连接于第一轨道和第二轨道沿第二方向相对的一端，第一轨道和第二轨道沿第二方向的另一端合围出滑出端。

27、在该实施例中，第一滑轨包括第一轨道、第二轨道和连接于两者之间的第三轨道，第一轨道和第二轨道远离第三轨道的一端合围出滑出端，使得第一轨道、第二轨道和第三轨道合围出半包围形的结构，以实现对杯体组件的限位。

28、在一些实施例中，可选地，在杯体组件安装于目标位置的情况下，第三轨道与杯体组件的外侧壁接触。

29、在该实施例中，在杯体组件安装于目标位置的情况下，第三轨道与杯体组件的外侧壁接触，以实现对杯体组件的定位，进而保证定子组件和转子组件之间的对应关系。

30、在一些实施例中，可选地，第三轨道呈弧形，且第三轨道与杯体组件的外侧壁相适配；或第三轨道呈直线形设置。

31、在该实施例中，第三轨道可以是弧形，且第三轨道与杯体组件的外侧壁相适配，这样，在第三轨道与杯体组件的外侧壁限位配合时能够确保杯体组件位于目标位置，也即，在第三轨道与杯体组件的外侧壁限位配合时，用户就能够知道杯体组件已经放置到位，以确保转子组件和定子组件之间的相对位置，进而确保对转子组件的驱动效果。当然，第三轨道也可以呈直线形，以推入杯体组件时实现对杯体组件的定位。

32、在一些实施例中，可选地，第一滑轨的至少一部分由远离滑出端的一侧至滑出端向第一滑轨的外侧外扩设置。

33、在该实施例中，第一滑轨的至少一部分由远离滑出端的一侧至滑出端向第一滑轨的外侧外扩设置，使得滑出端的截面面积较大，进而使得滑出端能够起到导向的作用，以便于杯体组件的安装。

34、在一些实施例中，可选地，座体组件的顶壁设有凸台，定子组件沿轴向与凸台相对设置，第一滑动部设于凸台；在杯体组件安装于目标位置的情况下，杯体组件位于凸台。

35、在该实施例中，座体组件的顶壁设置有凸台，第一滑动部设置于凸台，且定子组件沿轴向与凸台相对设置，在杯体组件安装于目标位置的情况下，杯体组件位于凸台，该种设置能够使得杯体组件的目标位置更加显性化。

36、在一些实施例中，可选地，杯体组件的底壁设有台阶结构；在杯体组件安装于目标位置的情况下，台阶结构与凸台的侧壁限位配合。

37、在该实施例中，杯体组件的底壁设置有台阶结构，通过台阶结构与凸台的配合，实现了杯体组件的定位，能够确保杯体组件准确地安装在目标位置，进而确保定子组件和转子组件之间的位置关系，保证食材处理效率。

38、在一些实施例中，可选地，第一滑动部包括凸台，凸台设于座体组件的顶壁，第二滑动部包括沉槽，沉槽自杯体组件的底壁向杯体组件的内部凹陷设置，且沉槽沿转子组件的径向的一侧设有开口；沉台能够由开口滑入沉槽内，以使沉台与沉槽滑动配合。

39、在该实施例中，第一滑动部包括凸台，第二滑动部包括沉槽，在将杯体组件安装在座体组件时，将开口对准凸台，使得凸台由开口伸入沉槽内，从而使得沉槽和凸台滑动配合，进而将杯体组件滑入座体组件的目标位置，同样地，在取出杯体组件时，拉动杯体组件，使得凸台与沉槽滑动，并使得凸台由开口移出沉槽，实现了杯体组件与座体组件的分离，该种设置方式更加便于对第一滑动部和第二滑动部的清洁，同时也使得杯体组件的目标位置更加显性化，提升了使用便捷性。

40、在一些实施例中，可选地，食物料理机还包括：锁定件，锁定件与杯体组件连接，并能够在第一位置和第二位置之间活动，锁定件与转子组件相对设置；在杯体组件与座体组件分离的情况下，锁定件位于第一位置并与转子组件限位配合以锁定转子组件；在杯体组件安装于目标位置的情况下，锁定件位于第二位置，并与转子组件分离以解除对转子组件的锁定。

41、在该实施例中，锁定件与杯体组件活动连接，并能够在第一位置和第二位置之间运动，在将杯体组件安装于座体组件的目标位置的情况下，锁定件位于第二位置，使得锁定件与转子组件分离，进而锁定件不能对转子组件限位，使得定子组件能够驱动转子组件转动，保证了烹饪程序的可靠运行；在杯体组件与座体组件分离的情况下，锁定件位于第一位置，使得锁定件与转子组件限位配合，从而锁定件将转子组件锁定，使得转子组件不再转动，避免对用户造成伤害。也即，用户在烹饪过程中将杯体组件取下使得杯体组件与座体组件分离时，锁定件能够对转子组件限位，使得转子组件不能带动处理部转动，能够避免液体飞溅的情况发生，提升安全性。

42、在一些实施例中，可选地，座体组件上设有解锁部，在杯体组件安装于目标位置的情况下，解锁部与锁定件配合以使锁定件解除对转子组件的锁定。

43、在该实施例中，座体组件上设置有解锁部，在杯体组件移入目标位置的情况下，解锁部与锁定件配合，使得锁定件移动至第二位置，进而使得锁定件解除对转子组件的锁定，以使得定子组件和转子组件能够耦合。

44、在一些实施例中，可选地，食物料理机还包括：加热盘和磁体，加热盘和磁体中的一者设于处理部并能够随处理部转动，另一者设于杯体组件；其中，在加热盘和磁体中的一者随处理部转动的情况下，能够使加热盘发热，以对杯体组件供热。

45、在该实施例中，加热盘和磁体中的一者与处理部连接，加热盘和磁体中的另一者设于杯体组件，使得加热盘和磁体中的一者能够随处理部转动，在加热盘和磁体中的一者随处理部转动时，加热盘和磁体中的一者相对于另一者运动，使得作用在加热盘上的交变磁场发生变化，从而使得加热盘产生涡流并发热，实现对杯体组件的供热。本技术提出的食物料理机，通过同一个处理部的转动既能够实现杯体组件内介质的处理，又能够实现加热功能，提升了处理部的利用率，且不需要在杯体组件上设置电器件，能够实现杯体组件的整机清洗，提升了杯体组件清洁的便捷性。

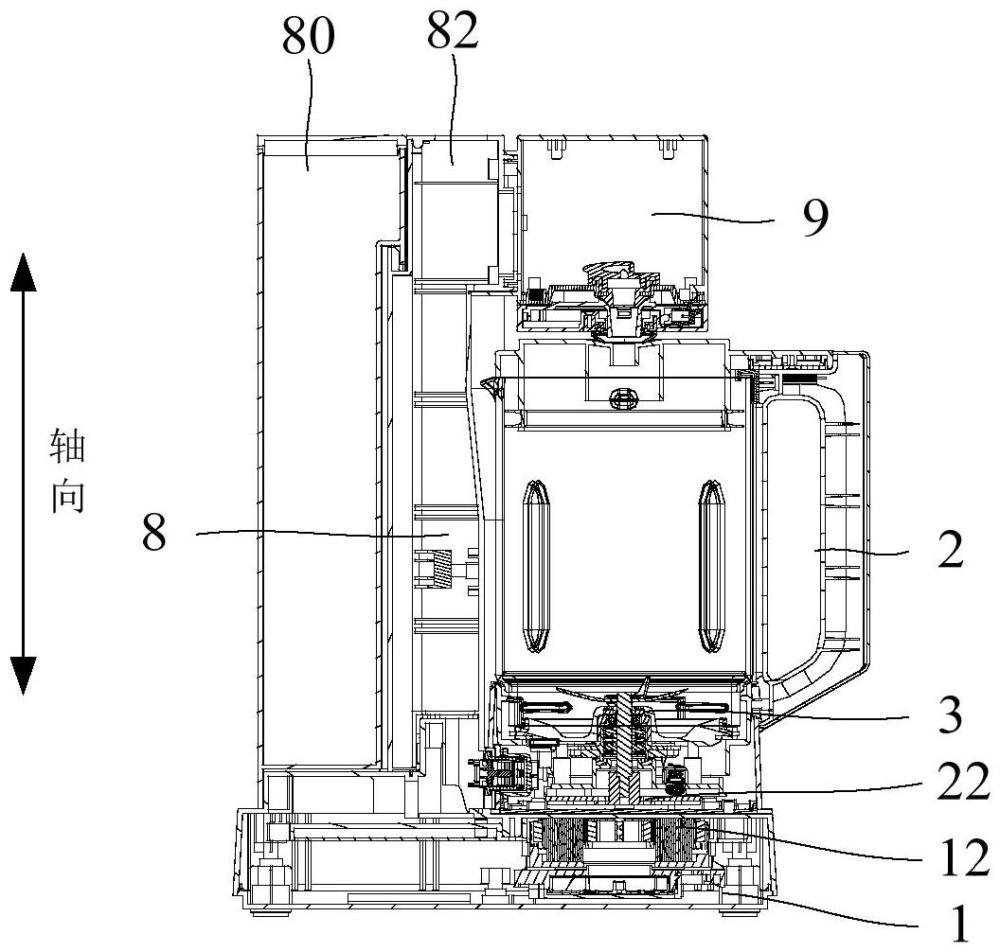

46、在一些实施例中，可选地，食物料理机还包括：支架，设于座体组件的顶壁，位于第一滑动部的一侧；控制组件，与支架相连接，并与座体组件沿轴向相对设置，控制组件、支架和座体组件合围出容纳空间，杯体组件能够由容纳空间远离支架的一侧通过第一滑动部推入容纳空间；在杯体组件位于目标位置的情况下，杯体组件位于容纳空间内。

47、在该实施例中，食物料理机还包括支架和控制组件，支架设置在座体组件的顶壁，控制组件设置于支架并与座体组件沿竖直方向相对设置，使得座体组件、支架和控制组件合围出容纳杯体组件的容纳空间，在杯体组件安装于目标位置的情况下，杯体组件位于容纳空间内。本技术提出的食物料理机，食物料理机的整体外形的设置，使得杯体组件通过侧推拉的方式安装在座体组件上或者由座体组件取出，例如，在取出杯体组件时，需要将杯体组件向水平方向(例如第二方向)的一侧拉动，使得杯体组件远离目标位置，也即使得杯体组件在座体组件上滑动，以使得转子组件和定子组件之间的轴向投影的重合面积逐渐减小，进而降低了转子组件和定子组件之间的磁拉力，在杯体组件脱离目标位置后，用户只需要克服杯体组件自身的重量以及食材的重量即可将杯体组件拿起来。

48、在一些实施例中，可选地，食物料理机还包括：供水组件，设于座体组件上，位于支架背离第一滑动部的一侧，与控制组件相连接，控制组件用于控制供水组件向杯体组件内供水；和/或供料组件，设于支架，与控制组件相连接，控制组件用于控制供料组件向杯体组件内供料。

49、在该实施例中，食物料理机还包括供水组件和/或供料组件，通过控制组件的控制，能够实现食物料理机的自动化进水和/或进料，提升了食物料理机的自动化程度。

50、在一些实施例中，可选地，食物料理机还包括：供电部，设于支架朝向第一滑动部的一侧；耦合部，设于杯体组件，在杯体组件安装于目标位置的情况下，耦合部与供电部相耦合。

51、在该实施例中，食物料理机还包括供电部和耦合部，供电部设置于支架，耦合部设置于杯体组件，在杯体组件安装在目标位置的情况下，耦合部与供电部相耦合，实现对杯体组件内零部件的供电，例如实现杯体组件的加热等。

52、本发明的附加方面和优点将在下面的描述部分中变得明显，或通过本发明的实践了解到。
