一种不锈钢薄片增强型隔热节能门窗结构的制作方法

本发明涉及建筑门窗，具体涉及一种不锈钢薄片增强型隔热节能门窗结构。

背景技术：

1、门窗型材既需要具有一定的承载能力，又需要减少室内外之间的热量传递。现有隔热门窗通常在室外侧型材和室内侧型材之间设置隔热条、保温材料或者多腔隔热结构，以减少金属型材直接贯通造成的热桥。

2、对于尺寸较大、抗风压要求较高或者需要进一步减小型材壁厚的门窗，还会在型材内部设置钢衬、加强板等金属增强件。连续设置的金属增强件便于传递载荷，但也容易在室内侧与室外侧之间形成新的金属导热路径。若将两侧金属增强件完全断开，则两侧型材之间的载荷主要依靠中间的非金属隔热连接件传递，容易使中央连接部承受较集中的剪切力或者局部挤压力。

3、因此，需要一种新的门窗连接结构，使室外侧和室内侧的不锈钢增强件保持分离，同时又能够借助中央隔热结构较稳定地传递门窗厚度方向上的载荷，以兼顾隔热和承载要求。

技术实现思路

1、本发明要解决的技术问题是：现有门窗采用连续金属增强件时容易形成贯通热桥，而将两侧金属增强件断开后，又不利于两侧承载结构之间稳定传递载荷。

2、本发明的上述技术目的是通过以下技术方案得以实现的：一种不锈钢薄片增强型隔热节能门窗结构，包括室外承载部、室内承载部以及设置于二者之间的中央隔热连接部；

3、所述室外承载部和室内承载部分别设有第一不锈钢薄片增强件和第二不锈钢薄片增强件，所述第一不锈钢薄片增强件和第二不锈钢薄片增强件分别伸入所述中央隔热连接部；

4、所述中央隔热连接部设有格栅连接体，所述格栅连接体内形成多个相互分隔的格栅空腔，所述第一不锈钢薄片增强件和第二不锈钢薄片增强件伸入所述格栅连接体的部分均设有大波幅嵌合段和具有多个小波形的小波幅嵌合段，所述大波幅嵌合段和小波幅嵌合段分别嵌设于对应的格栅空腔内；

5、所述第一不锈钢薄片增强件的小波幅嵌合段与第二不锈钢薄片增强件的小波幅嵌合段沿高度方向错开且间隔设置，所述第一不锈钢薄片增强件的大波幅嵌合段的顶端高度与所述第二不锈钢薄片增强件的小波幅嵌合段的顶点高度一致，所述第二不锈钢薄片增强件的大波幅嵌合段的顶端高度与所述第一不锈钢薄片增强件的小波幅嵌合段的顶点高度一致，且所述第一不锈钢薄片增强件与第二不锈钢薄片增强件彼此不接触。

6、进一步的，所述第一不锈钢薄片增强件和第二不锈钢薄片增强件均包括依次连接的固定段、平直承载段、大波幅嵌合段和小波幅嵌合段，所述固定段、平直承载段、大波幅嵌合段和小波幅嵌合段由同一不锈钢薄片连续成形。

7、进一步的，所述大波幅嵌合段包括一个大波形单元，所述小波幅嵌合段包括沿不锈钢薄片延伸方向连续设置的至少两个小波形单元，所述大波形单元的波幅大于所述小波形单元的波幅。

8、进一步的，所述小波幅嵌合段的各小波形单元分别嵌入对应的格栅空腔内，各小波形单元的波峰和波谷受到相邻格栅壁的限位，以在不锈钢薄片增强件与格栅连接体之间形成多点嵌合传力结构。

9、进一步的，所述第一不锈钢薄片增强件的小波幅嵌合段与第二不锈钢薄片增强件的小波幅嵌合段在门窗厚度方向上的投影至少部分重叠，二者分别位于不同的格栅空腔内，并由所述格栅连接体的格栅壁隔开。

10、进一步的，所述中央隔热连接部还包括依次设置于所述格栅连接体上方的第一隔热条、第一保温填充体和第二隔热条，以及依次设置于所述格栅连接体下方的第三隔热条、第二保温填充体和第四隔热条。

11、进一步的，所述第一保温填充体夹设于第一隔热条与第二隔热条之间，所述第二保温填充体夹设于第三隔热条与第四隔热条之间，所述第一保温填充体和第二保温填充体分别位于格栅连接体的上下两侧。

12、进一步的，所述室外承载部包括第一上承载型材、第一下承载型材和第一密封件，所述室内承载部包括第二上承载型材、第二下承载型材和第二密封件，所述第一上承载型材、第一下承载型材、第二上承载型材和第二下承载型材均设有沿门窗型材长度方向延伸的中空腔。

13、进一步的，所述第一不锈钢薄片增强件的固定段固定于室外承载部，所述第二不锈钢薄片增强件的固定段固定于室内承载部，两所述平直承载段分别由室外承载部和室内承载部朝向中央隔热连接部延伸，并位于不同高度。

14、与现有技术相比，本发明至少具有如下有益效果：

15、本发明将第一不锈钢薄片增强件和第二不锈钢薄片增强件分开设置，两者在中央隔热连接部内不直接接触，可减少连续金属加强件形成的直接热桥；两不锈钢薄片伸入格栅连接体的部分分别形成大波幅嵌合段和小波幅嵌合段，小波幅嵌合段的多个波形与多个格栅空腔配合，使载荷能够通过多个位置传递，大波幅嵌合段又分别延伸至另一不锈钢薄片的小波幅嵌合段所对应的高度，使两组上下错开的不锈钢薄片之间能够通过格栅连接体较平稳地传递门窗厚度方向的作用力。因此，在保持两侧金属增强件相互断开的情况下，能够兼顾中央连接区域的承载能力和隔热要求。

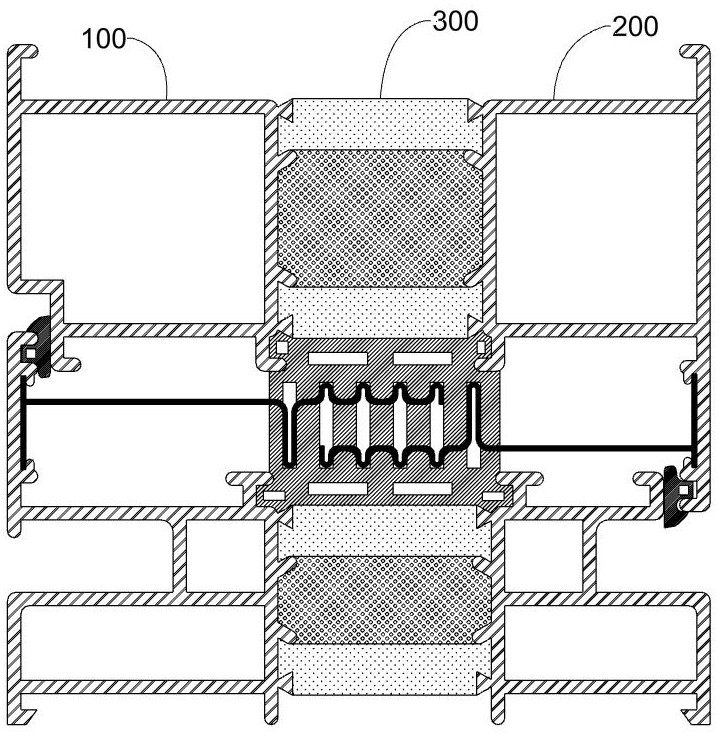

1.一种不锈钢薄片增强型隔热节能门窗结构，其特征在于，包括室外承载部（100）、室内承载部（200）以及设置于二者之间的中央隔热连接部（300）；

2.根据权利要求1所述的不锈钢薄片增强型隔热节能门窗结构，其特征在于，所述第一不锈钢薄片增强件（104）和第二不锈钢薄片增强件（204）均包括依次连接的固定段（1）、平直承载段（2）、大波幅嵌合段（3）和小波幅嵌合段（4），所述固定段（1）、平直承载段（2）、大波幅嵌合段（3）和小波幅嵌合段（4）由同一不锈钢薄片连续成形。

3.根据权利要求2所述的不锈钢薄片增强型隔热节能门窗结构，其特征在于，所述大波幅嵌合段（3）包括一个大波形单元，所述小波幅嵌合段（4）包括沿不锈钢薄片延伸方向连续设置的至少两个小波形单元，所述大波形单元的波幅大于所述小波形单元的波幅。

4.根据权利要求3所述的不锈钢薄片增强型隔热节能门窗结构，其特征在于，所述小波幅嵌合段（4）的各小波形单元分别嵌入对应的格栅空腔（3041）内，各小波形单元的波峰和波谷受到相邻格栅壁的限位，以在不锈钢薄片增强件与格栅连接体（304）之间形成多点嵌合传力结构。

5.根据权利要求1所述的不锈钢薄片增强型隔热节能门窗结构，其特征在于，所述第一不锈钢薄片增强件（104）的小波幅嵌合段（4）与第二不锈钢薄片增强件（204）的小波幅嵌合段（4）在门窗厚度方向上的投影至少部分重叠，二者分别位于不同的格栅空腔（3041）内，并由所述格栅连接体（304）的格栅壁隔开。

6.根据权利要求1所述的不锈钢薄片增强型隔热节能门窗结构，其特征在于，所述中央隔热连接部（300）还包括依次设置于所述格栅连接体（304）上方的第一隔热条（301）、第一保温填充体（302）和第二隔热条（303），以及依次设置于所述格栅连接体（304）下方的第三隔热条（305）、第二保温填充体（306）和第四隔热条（307）。

7.根据权利要求6所述的不锈钢薄片增强型隔热节能门窗结构，其特征在于，所述第一保温填充体（302）夹设于第一隔热条（301）与第二隔热条（303）之间，所述第二保温填充体（306）夹设于第三隔热条（305）与第四隔热条（307）之间，所述第一保温填充体（302）和第二保温填充体（306）分别位于格栅连接体（304）的上下两侧。

8.根据权利要求1所述的不锈钢薄片增强型隔热节能门窗结构，其特征在于，所述室外承载部（100）包括第一上承载型材（101）、第一下承载型材（102）和第一密封件（103），所述室内承载部（200）包括第二上承载型材（201）、第二下承载型材（202）和第二密封件（203），所述第一上承载型材（101）、第一下承载型材（102）、第二上承载型材（201）和第二下承载型材（202）均设有沿门窗型材长度方向延伸的中空腔。

9.根据权利要求2所述的不锈钢薄片增强型隔热节能门窗结构，其特征在于，所述第一不锈钢薄片增强件（104）的固定段（1）固定于室外承载部（100），所述第二不锈钢薄片增强件（204）的固定段（1）固定于室内承载部（200），两所述平直承载段（2）分别由室外承载部（100）和室内承载部（200）朝向中央隔热连接部（300）延伸，并位于不同高度。
