喷淋臂及洗碗机的制作方法

本申请涉及家用电器，特别涉及一种喷淋臂及洗碗机。

背景技术：

1、家用洗碗机是一种适用于普通家庭的能够代替人工清洗餐具的智能化电器。通常来说，洗碗机水泵循环地输送水到各个喷淋臂，喷淋臂一边旋转一边喷射出高温高压的水流，对餐具进行全方位的冲洗清洁，同时加上润湿、分解、浸泡膨化等综合作用，达到清洁与除菌的双重效果。

2、相关技术中，水流从喷淋臂的进液口进入后，容易在喷淋臂的内部形成较多的涡流，导致从喷淋臂的喷液孔流出的水流的速度较低。

技术实现思路

1、本申请实施例提供一种喷淋臂及洗碗机，能够减少在喷淋臂内部形成的涡流，使得从喷淋臂的喷液孔流出的水流具有较高的速度。

2、第一方面，本申请实施例提供一种喷淋臂，包括：

3、壳体，设有喷淋腔、进液口和喷液孔；

4、多个分隔件，设置于喷淋腔内并与壳体配合构成连通于进液口和喷液孔的输液流道；以及

5、消涡件，设置于输液流道内并与相邻的分隔件间隔设置。

6、在一些实施例中，消涡件的延伸方向与输液流道的延伸方向一致。

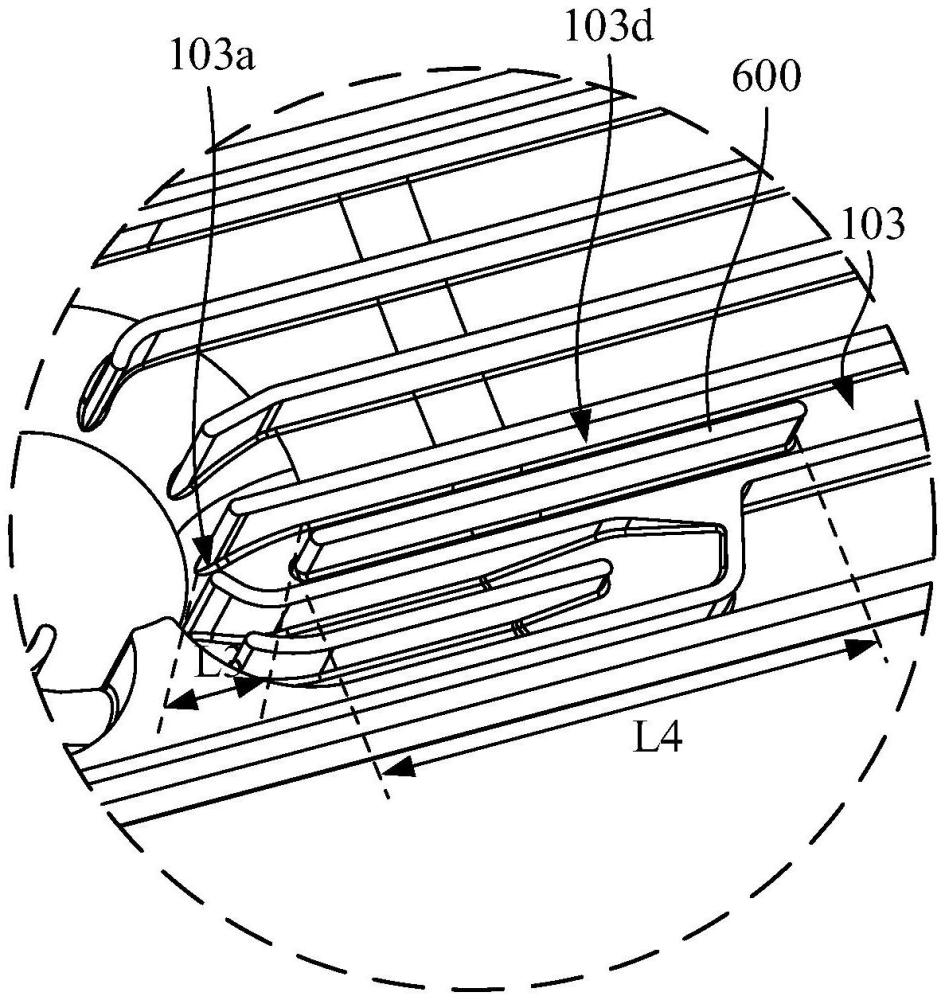

7、在一些实施例中，输液流道具有连通于进液口的入口端，消涡件设置于入口端内。

8、在一些实施例中，消涡件与入口端的液体入口之间的距离大于3mm且小于10mm。

9、在一些实施例中，消涡件的长度不小于10mm且不大于30mm。

10、在一些实施例中，消涡件的厚度小于或者等于分隔件的厚度。

11、在一些实施例中，消涡件与相邻的分隔件之间的间隙不小于喷液孔的最小孔径。

12、在一些实施例中，喷液孔的数量和输液流道的数量均为多个，多个喷液孔间隔设置，多个输液流道相互隔断；

13、每一喷液孔均通过一个独立的输液流道与进液口连通，每个输液流道均设有消涡件。

14、在一些实施例中，多个输液流道均沿喷淋臂的长度方向呈直线延伸。

15、在一些实施例中，多个喷液孔的连线方向与喷淋臂的长度方向呈夹角设置。

16、在一些实施例中，多个喷液孔的连线方向与喷淋臂的长度方向一致或者平行。

17、在一些实施例中，输液流道的部分呈弧线延伸，且输液流道的延伸方向与喷淋臂的长度方向所呈的夹角小于15度。

18、在一些实施例中，多个输液流道的液体入口绕进液口的周向依次排布。

19、在一些实施例中，壳体包括顶壁和底壁，底壁与顶壁连接并共同限定出喷淋腔；多个分隔件设置于顶壁与底壁之间，以将喷淋腔分隔成多个输液流道；

20、其中，顶壁和/或底壁设有喷液孔，进液口设置于顶壁或底壁，消涡件设置于顶壁或底壁。

21、在一些实施例中，壳体和分隔件配合构成减重孔，减重孔贯穿于顶壁和/或底壁并与输液流道呈非连通设置。

22、在一些实施例中，输液流道的流通截面与相连通的喷液孔的流通截面的比值不小于3且不大于8。

23、在一些实施例中，输液流道的宽度与高度的比值不小于0.3且不大于1。

24、在一些实施例中，每个分隔件的厚度范围不小于0.6mm且不大于2mm。

25、第二方面，本申请实施例提供一种洗碗机，包括：

26、内胆，具有洗涤腔：以及

27、上述任意实施方式的喷淋臂，喷淋臂设置于洗涤腔内。

28、本申请实施例提供的喷淋臂及洗碗机中，喷淋臂包括壳体、多个分隔件和消涡件，壳体设有喷淋腔、进液口和喷液孔；多个分隔件设置于喷淋腔内并与壳体配合构成连通于进液口和喷液孔的输液流道；消涡件设置于输液流道内并与相邻的分隔件间隔设置。如此，消涡件可以局部减小输液流道的有效宽度，有助于引导水流更加线性和平稳地流动，从而有助于减少涡流的产生，进而有助于保证从喷淋臂的喷液孔流出的水流的速度。

1.一种喷淋臂，其特征在于，包括：

2.如权利要求1所述的喷淋臂，其特征在于，所述消涡件的延伸方向与所述输液流道的延伸方向一致。

3.如权利要求1所述的喷淋臂，其特征在于，所述输液流道具有连通于所述进液口的入口端，所述消涡件设置于所述入口端内。

4.如权利要求3所述的喷淋臂，其特征在于，所述消涡件与所述入口端的液体入口之间的距离大于3mm且小于10mm。

5.如权利要求1所述的喷淋臂，其特征在于，所述消涡件的长度不小于10mm且不大于30mm。

6.如权利要求1所述的喷淋臂，其特征在于，所述消涡件的厚度小于或者等于所述分隔件的厚度。

7.如权利要求1所述的喷淋臂，其特征在于，所述消涡件与相邻的所述分隔件之间的间隙不小于所述喷液孔的最小孔径。

8.如权利要求1至7任一项所述的喷淋臂，其特征在于，所述喷液孔的数量和所述输液流道的数量均为多个，多个所述喷液孔间隔设置，多个所述输液流道相互隔断；

9.如权利要求8所述的喷淋臂，其特征在于，多个所述输液流道均沿所述喷淋臂的长度方向呈直线延伸。

10.如权利要求9所述的喷淋臂，其特征在于，多个所述喷液孔的连线方向与所述喷淋臂的长度方向呈夹角设置。

11.如权利要求8所述的喷淋臂，其特征在于，多个所述喷液孔的连线方向与所述喷淋臂的长度方向一致或者平行。

12.如权利要求11所述的喷淋臂，其特征在于，所述输液流道的部分呈弧线延伸，且所述输液流道的延伸方向与所述喷淋臂的长度方向所呈的夹角小于15度。

13.如权利要求8所述的喷淋臂，其特征在于，多个所述输液流道的液体入口绕所述进液口的周向依次排布。

14.如权利要求8所述的喷淋臂，其特征在于，所述壳体包括顶壁和底壁，所述底壁与所述顶壁连接并共同限定出喷淋腔；多个所述分隔件设置于所述顶壁与所述底壁之间，以将所述喷淋腔分隔成多个所述输液流道；

15.如权利要求14所述的喷淋臂，其特征在于，所述壳体和所述分隔件配合构成减重孔，所述减重孔贯穿于所述顶壁和/或所述底壁并与所述输液流道呈非连通设置。

16.如权利要求1至7任一项所述的喷淋臂，其特征在于，所述输液流道的流通截面与相连通的所述喷液孔的流通截面的比值不小于3且不大于8。

17.如权利要求1至7任一项所述的喷淋臂，其特征在于，所述输液流道的宽度与高度的比值不小于0.3且不大于1。

18.如权利要求1至7任一项所述的喷淋臂，其特征在于，每个所述分隔件的厚度范围不小于0.6mm且不大于2mm。

19.一种洗碗机，其特征在于，包括：
