具有可定位组装且符合多场景使用的儿童注水餐盘的制作方法

本技术涉及儿童餐具的，更具体讲的是儿童注水餐盘。

背景技术：

1、目前儿童注水餐盘市面上较为常见；如授权公告号为cn214048361u的中国实用新型专利在2021年8月27日公开了一种可拆卸分离的注水餐盘，公开了一种可拆卸分离的注水餐盘，包括餐底盘、餐盘内胆、卡箍和餐盘盖，所述卡箍与餐底盘可拆卸连接将餐盘内胆卡装在餐底盘内，从而所述餐盘内胆与餐底盘之间形成注水腔，使得用户使用时注水与倒水较为方便，另外通过卡箍与餐底盘可拆卸连接的结构，确餐盘内胆与餐底盘可分离清洗，从而避免了餐底盘内的注水腔积垢滋生细菌的问题，这种注水餐盘使用方便且安全卫生。

2、然而上述的可拆卸分离的注水餐盘存在以下缺陷：虽然通过卡箍与餐底盘可拆卸连接的结构，实现设有注水腔且双层保温，同时便于餐盘内胆的拆装，以及清洗；但是使用中，如图1所示：当通过转动卡箍对注水餐盘的餐盘内胆进行拆装，因注水腔内有水且负压的原理以此餐盘内胆的外边缘与卡箍的内圈彼此摩擦接触，使得餐盘内胆与卡箍形成彼此相吸附，从而导致卡箍转动时会同步带动餐盘内胆转动，因此造成拆洗时卡箍会同步带出餐盘内胆的不便；尤为重要的是，当组装时因通过卡箍转动锁紧餐盘内胆的同时会同步带动餐盘内胆转动造成餐盘内胆的餐格始终无法与餐盘手柄保持一致平行线，形成的错位角度至少26°；儿童就餐习惯双手扶着餐盘的手柄，既有趣味性又具有安全感，而餐格无法与手柄保持一致性导致使用的体验感较差。

3、另外，市面的儿童注水餐盘的注水腔均为一个空间，因此较为局限，或加热水保温，或加冷水降温，无法对内胆餐格内的不同食物进行区别化的温控；因此使得注水餐盘的使用场景较为单一和局限。

技术实现思路

1、针对以上情况，为克服上述现有儿童注水餐盘无法对餐盘内胆定位导致餐盘内胆的餐格无法与手柄保持方向一致性，且无法对内胆的不同餐格内食物进行区别温控，使用场景较为局限的问题，本实用新型的目的是提供一种具有可定位组装且符合多场景使用的儿童注水餐盘，从而确保较佳的使用体验。

2、为了实现上述目的，本实用新型的技术解决方案是：

3、具有可定位组装且符合多场景使用的儿童注水餐盘，包括餐底盘、内胆、卡箍和餐盘盖；所述内胆内具有加强筋，加强筋的背面相对应的形成有沟槽，所述餐底盘内设有与沟槽相对应的定位筋，定位筋的数量为至少1条，内胆嵌装在餐底盘内且内胆背面底部的沟槽与所述定位筋相适配，所述内胆的背面底部与餐底盘内之间形成相对应的2个注水腔；餐底盘的左右两侧各一体设置有手柄；通过定位筋实现对内胆进行定位实现内胆内的餐格与手柄的方向一致性，同时定位筋将注水腔进行分隔，实现可区域化保温或降温；另外定位筋的设置使得餐底盘具有分格，扩展了用户的使用选择，无需保温情况下使用，可直接选择餐底盘作为餐盘进行单独使用。

4、作为优选，所述定位筋的布置与内胆餐格的布置相适配，定位筋的数量为两条；分为横向与纵向各一条且相交形成三叉形状；横向的定位筋为定位筋a，纵向的定位筋为定位筋b；采用在餐底盘内设置三叉形状的定位筋使得餐底盘具有分隔的餐格功能，餐底盘可作为餐盘使用，因此拓展了用户的使用选择。

5、作为优选，所述内胆内具有3个餐格，分别为餐格a、餐格b和餐格c；所述内胆底部与餐底盘内之间形成对应的3个注水腔，分别为注水腔a、注水腔b、注水腔c；因此通过在3个注水腔内注入不同温度的水，实现对内胆3个餐格内的食物形成不同的温控。

6、作为优选，所述餐底盘的底部设有吸盘座；吸盘座既可以作为儿童注水餐盘的隔热底座又可以用于可拆卸安装吸盘。

7、作为优选，所述吸盘座上卡装有吸盘，通过在餐底盘的底部设置吸盘座且吸盘与吸盘座彼此卡合；较常规的双面吸盘，安装卡合后的吸盘与餐桌面吸附力更佳，且在使用吸盘始终保持在儿童注水餐盘的中心，实现与餐桌面最大的吸附力确保儿童注水餐盘的稳固避免侧翻造成食物外泄等问题。

8、作为优选，所述吸盘座的外周壁上形成有卡凸环，吸盘的内周壁上形成有与所述卡凸环相适配的卡环槽；卡凸环与所述卡环槽彼此相卡合。

9、作为优选，所述餐盘盖的顶部设有泄压孔；餐盘盖顶部中心处转动连接有泄压开关，泄压开关上开设有出气孔用于泄压，当泄压开关上的出气孔转动至与泄压孔互通一致时实现泄压。

10、作为优选，所述餐盘盖的顶部中心处设有压力槽，泄压开关安装在所述压力槽内。

11、作为优选，所述压力槽内开设有通孔，通孔转动连接有泄压开关。

12、作为优选，所述泄压开关上设有2个凸柱，2个凸柱呈镜像不住在泄压开关上的左右部，这样便于转动泄压卡关。

13、作为优选，所述卡箍的左右两侧分别设有扳块；便于转动卡箍的使用。

14、与现有技术相比，本实用新型的优点在于：

15、(1)本实用新型通过在餐底盘内设置定位筋实现对内胆进行定位从而内胆内的餐格与手柄的方向保持一致性，提升用户的使用体验。

16、(2)同时设置在餐底盘内的定位筋将餐底盘的注水腔进行了分隔，实现可区域化注水温控；用户可对内胆餐格内的主食、餐品进行区别保温或降温。

17、(3)另外定位筋的设置对餐底盘内形成了具有分格的餐格，这样扩展了用户的使用选择，在无需保温情况的使用场景下，可直接选择餐底盘作为餐盘进行单独使用。

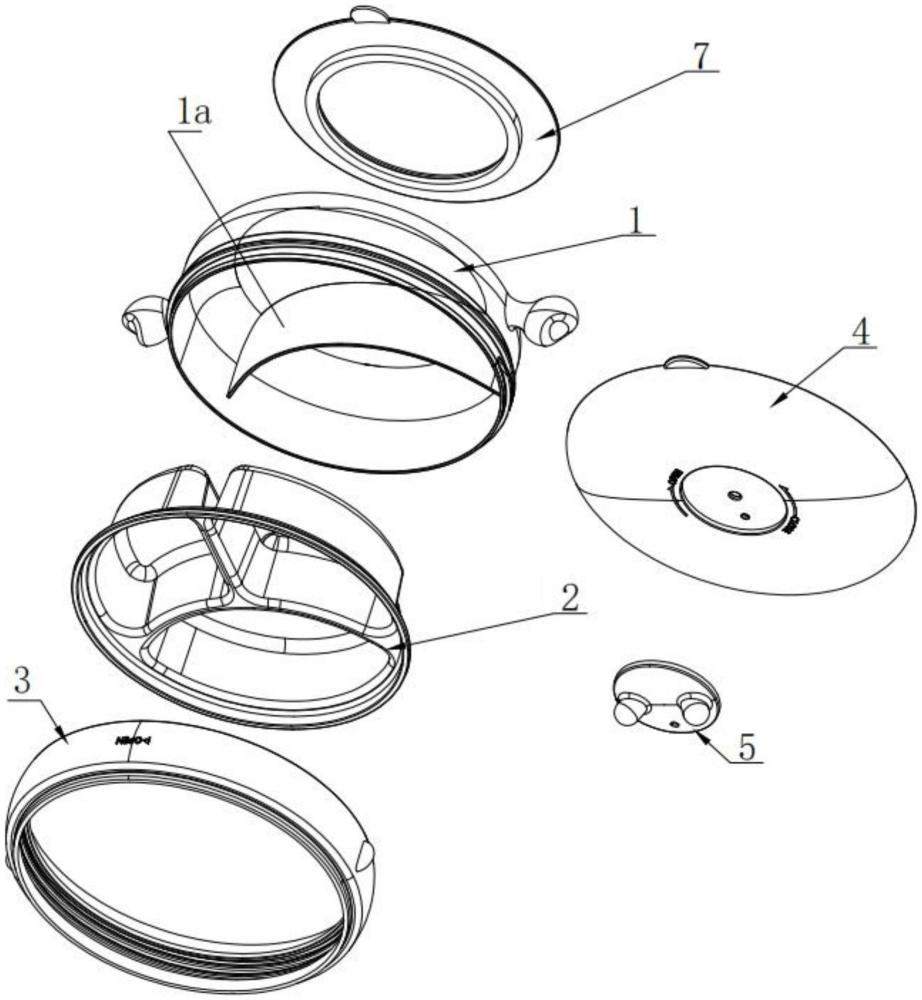

1.具有可定位组装且符合多场景使用的儿童注水餐盘，包括餐底盘(1)、内胆(2)、卡箍(3)和餐盘盖(4)；所述内胆(2)内具有加强筋(2a)，加强筋(2a)的背面相对应的形成有沟槽(2b)，其特征在于：所述餐底盘(1)内设有与沟槽(2b)相对应的定位筋(1a)，定位筋(1a)的数量为至少1条，内胆(2)嵌装在餐底盘(1)内且内胆(2)背面的沟槽(2b)与所述定位筋(1a)相适配，所述内胆(2)的背面底部与餐底盘(1)内之间形成相对应的2个注水腔(6)；餐底盘(1)的左右两侧各一体设置有手柄(1b)。

2.根据权利要求1所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述定位筋(1a)的布置与内胆(2)内的餐格(2c)的布置相适配，定位筋(1a)的数量为2条，横向与纵向各一条且相交形成三叉形状；横向的定位筋(1a)为定位筋a(11)，纵向的定位筋(1a)为定位筋b(12)。

3.根据权利要求2所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述内胆(2)内具有3个餐格(2c)，分别为餐格a(21)、餐格b(22)和餐格c(23)；所述内胆(2)底部与餐底盘(1)内之间形成对应的3个注水腔(6)，分别为注水腔a(61)、注水腔b(62)、注水腔c(63)。

4.根据权利要求3所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述餐底盘(1)的底部设有吸盘(7)座(1c)。

5.根据权利要求1至4任意一项所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述餐底盘(1)的底部可拆卸安装有吸盘(7)。

6.根据权利要求5所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述吸盘(7)座(1c)的外周壁上形成有卡凸环(1c1)，吸盘(7)的内周壁上形成有与所述卡凸环(1c1)相适配的卡环槽(7)；卡凸环(1c1)与所述卡环槽(7)彼此相卡合，所述吸盘(7)卡装在吸盘(7)座(1c)上。

7.根据权利要求1、2、3、4或6任意一项所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述餐盘盖(4)的顶部设有泄压孔(4a)；餐盘盖(4)顶部中心处转动连接有泄压开关(5)，泄压开关(5)上开设有出气孔(5a)。

8.根据权利要求7所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述餐盘盖(4)的顶部中心处设有压力槽(4b)，泄压开关(5)安装在所述压力槽(4b)内。

9.根据权利要求8所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述压力槽(4b)内开设有通孔(4c)，通孔(4c)转动连接有泄压开关(5)。

10.根据权利要求9所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述泄压开关(5)上设有2个凸柱(5b)，2个凸柱(5b)呈镜像布置在泄压开关(5)上的左右处。

11.根据权利要求1、2、3、4、6、8、9和10任意一项所述的具有可定位组装且符合多场景使用的儿童注水餐盘，其特征在于：所述卡箍(3)的左右两侧分别设有扳块(3a)。
