收纳支撑一体化的便携折叠椅的制作方法

本技术涉及移动收纳折叠椅，尤其涉及收纳支撑一体化的便携折叠椅。

背景技术：

1、钓鱼作为一项广受欢迎的户外休闲活动，对配套装备的便携性要求日益增高，其中，钓椅是钓鱼爱好者长时间作钓时不可或缺的装备，其舒适度和便携性直接影响着用户体验，为此，市场上出现了各式各样的可折叠钓椅。

2、现有的折叠钓椅采用简单的交叉杆或多连杆结构实现座椅的折叠，折叠后虽然能缩小一定的占用空间，但其收纳方式较为初级，多数情况下，折叠后的椅体仍需装入一个独立的收纳袋或收纳包中，整个收纳过程相对烦琐，且椅和箱分离的设计使得整体收纳后的体积依然偏大，携带不便。

3、更重要的是，现有设计的缺陷在于其折叠功能与收纳功能是脱节的，未能实现结构上的一体化，折叠仅仅是改变了椅体的形态，而收纳则是一个额外的步骤，这种非一体化的设计不仅导致收纳效率低下，而且像拉饵盘这类常用附件，往往也需要完全拆卸后单独存放，增加了管理的复杂性和部件丢失的风险。

4、因此，本实用新型提出收纳支撑一体化的便携折叠椅，来解决现有技术的不足。

技术实现思路

1、针对现有技术中，折叠钓椅存在的折叠功能与收纳功能脱节，导致折叠后体积依然较大，且拉饵盘及渔具附件需独立存放，不仅携带不便还易于丢失问题，本实用新型旨在提供结构经过改良的、能够有效解决上述问题的收纳支撑一体化的便携折叠椅。

2、本实用新型提供收纳支撑一体化的便携折叠椅，包括坐垫、转动连接于坐垫后侧的靠背、转动连接于坐垫底部的支撑腿，以及收纳包；还包括转动柱、固定杆、连接杆和转板。

3、其中，转动柱、固定杆、连接杆和转板共同构成一套精巧的联动机构，用于实现钓椅的折叠与收纳一体化动作。

4、并且，转动柱转动连接于坐垫与支撑腿之间，固定杆固定连接于转动柱；连接杆的一端转动连接于支撑腿，另一端滑动连接于所述坐垫的底部；转板的一端转动连接于转动柱，另一端固定连接于收纳包；通过联动结构，转动固定杆可驱动转动柱，并经由连接杆和转板，同步带动支撑腿与收纳包产生向内收缩的动作，从而将折叠后的坐垫与靠背容纳于收纳包内，形成紧凑的一体化结构。

5、优选的，收纳支撑一体化的便携折叠椅还包括调节块，调节块固定设置于所述坐垫的后侧，且调节块上设有轨道，靠背的底部通过滑动方式连接于调节块的轨道内，以引导靠背平稳顺畅地向坐垫方向折叠。

6、优选的，收纳支撑一体化的便携折叠椅还包括一套可实现一体化收纳的拆卸组件，用于安装拉饵盘；拆卸组件包括连接块、延长杆、安装柱、固定柱和拉饵盘；其中，连接块滑动套设于连接杆上，延长杆的一端固定连接于连接块，另一端固定连接有安装柱，而拉饵盘底部的固定柱则与安装柱可拆卸地卡合连接；更具体的，连接块上设有上部孔洞和下部孔洞，延长杆固定于上部孔洞内，连接杆则穿设于下部孔洞内，此种结构使得在折叠收纳时，拉饵盘的整个支撑系统可以随连接杆的运动而收纳入收纳包中。

7、优选的，为了在钓椅展开状态下提供更佳的稳定性和内部容纳空间，并提升使用者的乘坐舒适度，收纳包的横截面呈上大下小的梯形结构。

8、本实用新型具有如下有益效果：

9、1、本实用新型，通过设置转动柱、固定杆、连接杆和转板构成的联动机构，将坐垫、靠背的折叠动作与收纳包、支撑腿的收缩动作相耦合，解决了现有折叠钓椅折叠后体积依然较大、各部件收纳整合度不高的问题，达到了将钓椅主体快速折叠并完全容纳于自身箱体内的效果，显著减小了收纳体积，提高了便携性。

10、2、本实用新型，通过设置可在连接杆上滑动的拆卸组件，用于安装拉饵盘，使得拉饵盘的支撑结构能在钓椅折叠时一并收纳进收纳包中，解决了现有钓椅的拉饵盘附件需要额外拆卸存放、容易丢失且安装繁琐的问题，实现了附件与主体的集成化收纳，避免了部件丢失的风险，简化了使用前的准备和使用后的整理工作，并能够充当休闲椅使用。

11、3、本实用新型，通过将收纳包设计为上大下小的结构，在保证了收纳功能实现的同时，达到了在钓椅展开状态下为使用者提供更宽敞的腿部空间和更舒适坐姿体验的效果。

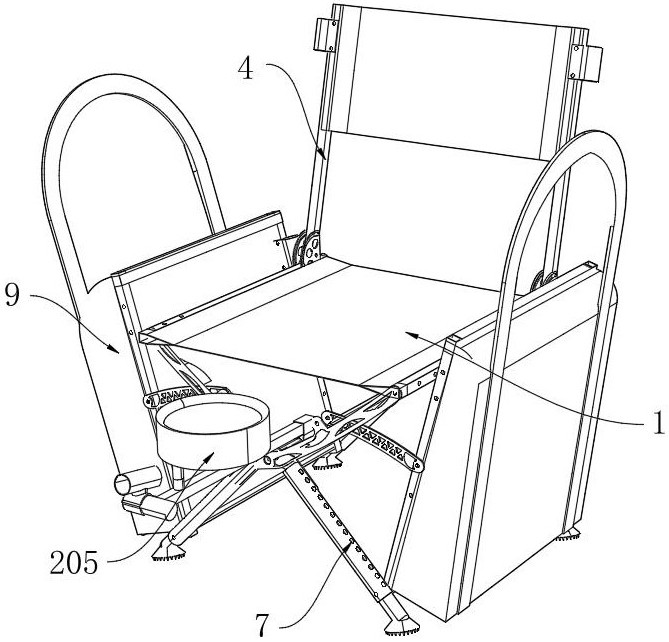

1.收纳支撑一体化的便携折叠椅，其包括：坐垫（1）、转动连接于所述坐垫（1）后侧的靠背（4）、转动连接于所述坐垫（1）底部的支撑腿（7），以及收纳包（9）；

2.根据权利要求1所述的收纳支撑一体化的便携折叠椅，其特征在于，还包括调节块（3），所述调节块（3）固定设置于所述坐垫（1）的后侧，所述调节块（3）上设有轨道，所述靠背（4）的底部通过滑动方式连接于所述调节块（3）的轨道内。

3.根据权利要求1所述的收纳支撑一体化的便携折叠椅，其特征在于，还包括拆卸组件（2），所述拆卸组件（2）包括连接块（201）、延长杆（202）、安装柱（203）和拉饵盘（205）。

4.根据权利要求3所述的收纳支撑一体化的便携折叠椅，其特征在于，所述连接块（201）滑动套设于所述连接杆（10）上，所述延长杆（202）的一端固定连接于所述连接块（201）。

5.根据权利要求4所述的收纳支撑一体化的便携折叠椅，其特征在于，所述拆卸组件（2）还包括固定柱（204），所述固定柱（204）一体成型于所述拉饵盘（205）的底部，所述固定柱（204）与所述安装柱（203）可拆卸地卡合连接。

6.根据权利要求4所述的收纳支撑一体化的便携折叠椅，其特征在于，所述连接块（201）上设有上部孔洞和下部孔洞，所述延长杆（202）固定于所述上部孔洞内，所述连接杆（10）穿设于所述下部孔洞内。

7.根据权利要求1所述的收纳支撑一体化的便携折叠椅，其特征在于，所述收纳包（9）的横截面呈上大下小的梯形结构。

8.根据权利要求4所述的收纳支撑一体化的便携折叠椅，其特征在于，所述延长杆（202）的另一端固定连接有所述安装柱（203）。
