一种咖啡机的出粉通道液压伸缩结构的制作方法

本技术涉及生活电器的，具体涉及一种咖啡机的出粉通道液压伸缩结构。

背景技术：

1、对新手而言，手动压粉需反复练习力度控制，而自带压粉功能的咖啡机可简化操作，无需专业技巧也能做出合格咖啡。因此，这种自带压粉功能的咖啡机被广泛应用于家庭日常、小型办公室或新手咖啡馆等场景。

2、公告号为cn120616312a的专利文件公开了“一种全自动咖啡机萃取装置”，具体内容包括“当产品开机后，电子程式启动磨豆机500工作，将研磨好的咖啡粉901从出粉扣501送入酿造杯300内，直到完成装粉后，第一马达100驱动摆臂200和酿造杯300朝“压粉/萃取”位置旋转”。“ 电子程式启动萃取头600工作，进行“压粉和萃取”，直到萃取完成后，继续旋转”。

3、酿造杯需要在不同的工位之间移动以完成接粉、压粉萃取的工序，导致咖啡机整体结构相对复杂，设备需要占用较大的空间位置，而且，酿造杯在移动至萃取头时，磨豆机的出粉端有机会出现掉粉问题。另外，常规的压粉功能是通过电机带动压粉头作压粉动作，这种驱动方式存在结构复杂、维护成本高的缺点，而且驱动电机和螺杆等部件相对容易滋生细菌，对设备的冲泡品质和卫生造成不良影响。

4、因此，需要进一步改进。

技术实现思路

1、本实用新型的目的在于克服上述现有技术存在的不足，而提供一种咖啡机的出粉通道液压伸缩结构，压粉部在液压机构的作用下与出粉通道的联动，使出粉通道不会影响压粉部进行压粉动作，而且避免了压粉萃取过程中出粉通道意外向接粉腔掉粉的情况发生，而且，液压机构无需额外设置驱动电机和传动部件，简化了设备的整体结构，而且更加干净卫生。

2、本实用新型的目的是这样实现的：

3、一种咖啡机的出粉通道液压伸缩结构，包括接粉仓和磨粉机构，接粉仓具有接粉腔，接粉仓内对应接粉腔的上方设有压粉部，接粉腔与磨粉机构的出粉部之间设有出粉通道，出粉通道的出粉端与接粉腔连接配合，压粉部连接有用于驱动其向下运动的液压机构，压粉部通过液压机构向下运动能够推动出粉通道朝退出接粉腔方向运动，出粉通道朝退出接粉腔方向运动直至压粉部与出粉通道沿水平方向重合使出粉通道的出粉端被压粉部的外壁封堵。

4、作为一具体方案，所述液压机构包括输液件，压粉部包括压粉壳和压粉头，输液件的周边设有密封部，密封部与压粉壳的内壁密封配合并于输液件与压粉头之间形成液压腔，输液件的上下两端分别设有进水部和出水部，进水部与出水部之间设有输水通道，出水部向液压腔注水能够使压粉头向下运动。

5、作为一具体方案，所述压粉壳分别与接粉仓和压粉头连接固定，压粉壳的内侧设有弹簧件，弹簧件的上下两侧分别与压粉壳的内侧上端和密封部的上侧连接配合，密封部与压粉壳的内壁能够相互滑动配合，压粉头带动压粉壳向下运动使弹簧件受压变形，弹簧件复位能够带动压粉头和压粉壳向上运动。

6、作为一具体方案，所述密封部为密封胶圈，输液件上设有与密封部对应的限位凹槽，密封部的宽度与限位凹槽匹配，密封部的截面呈v字形状，密封部的外侧压紧压粉壳的内侧壁。

7、作为一具体方案，所述接粉仓内对应与进水部连接的位置设有进水腔，输液件与接粉仓连接固定令输液件与进水腔密封配合，接粉仓的外侧对应进水腔的位置设有进水接头，进水接头与进水部通过进水腔连通。

8、作为一具体方案，所述出粉通道上设有内导向斜面，内导向斜面沿磨粉机构至接粉仓方向朝下侧倾斜设置，压粉部向下运动并与内导向斜面滑动配合使出粉通道朝退出接粉腔方向运动；磨粉机构的出粉部向外侧方向凸出，出粉通道套设于磨粉机构的出粉部外侧且相互能够沿轴向发生相对运动。

9、作为一具体方案，所述接粉仓的外侧设有与其活动连接的活动件，出粉通道设置于活动件上，压粉部向下运动能够推动出粉通道朝退出接粉腔方向运动并带动活动件朝远离接粉仓方向运动。

10、作为一具体方案，所述出粉通道以及磨粉机构的出粉部均沿磨粉机构至接粉仓方向朝下侧倾斜设置。

11、作为一具体方案，所述活动件的外侧设有用于引导其在接粉仓与磨粉机构之间作往返运动的导向机构。

12、所述导向机构包括固定设置于接粉仓外侧的限位架，限位架上设有导向柱，导向柱沿磨粉机构至接粉仓方向朝下侧倾斜设置，活动件的外侧设有套设于导向柱外侧的导向斜孔，导向斜孔与导向柱滑动配合，当压粉部向下推动出粉通道朝退出接粉腔方向运动并带动活动件朝远离接粉仓方向运动时，活动件通过导向斜孔沿导向柱的长度方向朝上侧运动。

13、所述接粉仓的外侧设有相对出粉通道对称分布的两个限位架，两个限位架分别设有对应的导向柱。

14、作为一具体方案，所述活动件的上侧设有下导向面，接粉仓上设有与下导向面对应的上导向面，下导向面和上导向面呈弧形形状，下导向面的凸侧靠上，上导向面的凸侧靠下，当活动件沿导向柱的长度方向朝上侧运动时，下导向面与上导向面相互滑动配合。

15、所述导向柱的外侧套设有用于推动活动件沿导向柱的长度方向朝下侧运动的复位弹簧，复位弹簧的首尾两端分别与限位架和活动件连接配合，当活动件沿导向柱的长度方向朝下侧运动时，出粉通道伸入接粉腔内。

16、本实用新型的有益效果是：

17、咖啡机无需为接粉、压粉萃取设置不同的工位，简化了设备整体结构，相对缩小设备占用的空间位置，而且避免了压粉萃取过程中出粉通道意外向接粉腔掉粉的情况发生。同时，压粉部通过液压机构驱动，无需额外设置驱动电机和传动部件，简化了设备的整体结构，而且更加干净卫生。

1.一种咖啡机的出粉通道液压伸缩结构，其特征在于，包括接粉仓（1）和磨粉机构（2），所述接粉仓（1）具有接粉腔（11），接粉仓（1）内对应接粉腔（11）的上方设有压粉部（3），所述接粉腔（11）与磨粉机构（2）的出粉部（21）之间设有出粉通道（41），所述出粉通道（41）的出粉端与接粉腔（11）连接配合，压粉部（3）连接有用于驱动其向下运动的液压机构，压粉部（3）通过液压机构向下运动能够推动出粉通道（41）朝退出接粉腔（11）方向运动，出粉通道（41）朝退出接粉腔（11）方向运动直至压粉部（3）与出粉通道（41）沿水平方向重合使出粉通道（41）的出粉端被压粉部（3）的外壁封堵。

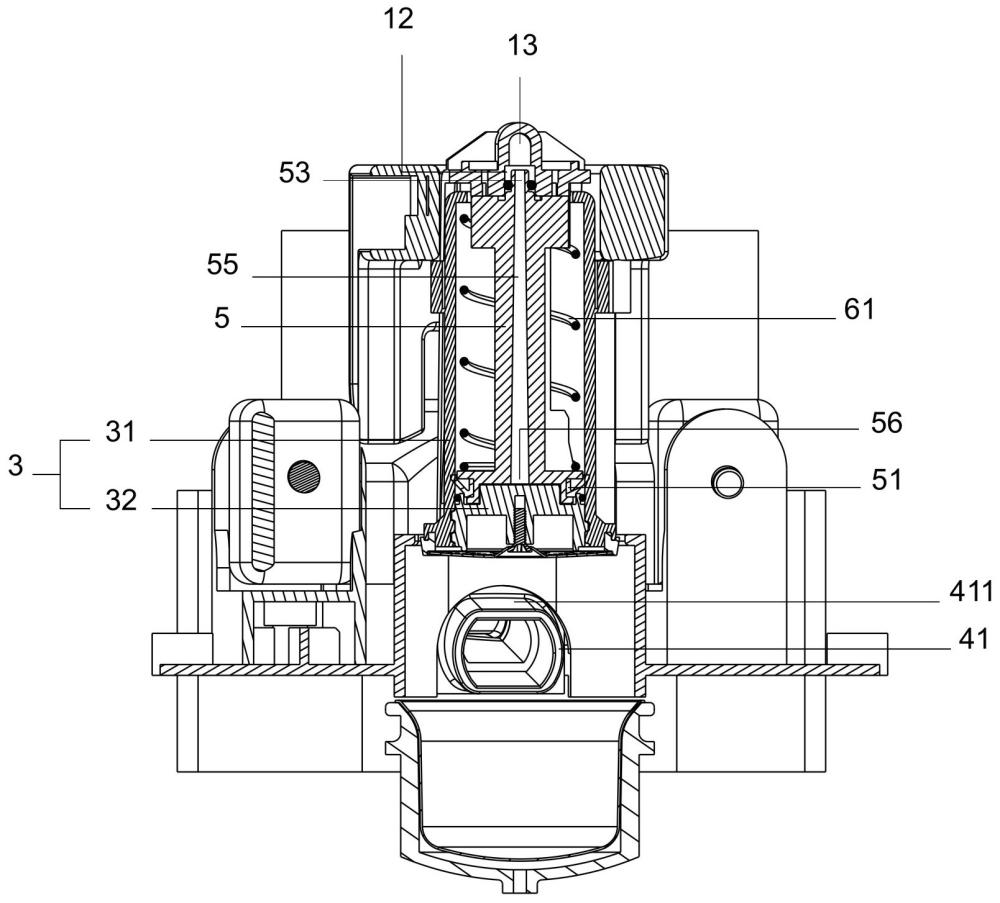

2.根据权利要求1所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述液压机构包括输液件（5），所述压粉部（3）包括压粉壳（31）和压粉头（32），所述输液件（5）的周边设有密封部（51），所述密封部（51）与压粉壳（31）的内壁密封配合并于输液件（5）与压粉头（32）之间形成液压腔（52），输液件（5）的上下两端分别设有进水部（53）和出水部（56），所述进水部（53）与出水部（56）之间设有输水通道（55），所述出水部（56）向液压腔（52）注水能够使压粉头（32）向下运动。

3.根据权利要求2所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述压粉壳（31）分别与接粉仓（1）和压粉头（32）连接固定，压粉壳（31）的内侧设有弹簧件（61），所述弹簧件（61）的上下两侧分别与压粉壳（31）的内侧上端和密封部（51）的上侧连接配合，所述密封部（51）与压粉壳（31）的内壁能够相互滑动配合，所述压粉头（32）带动压粉壳（31）向下运动使弹簧件（61）受压变形，所述弹簧件（61）复位能够带动压粉头（32）和压粉壳（31）向上运动。

4.根据权利要求2所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述密封部（51）为密封胶圈，所述输液件（5）上设有与密封部（51）对应的限位凹槽，密封部（51）的宽度与限位凹槽匹配，密封部（51）的截面呈v字形状，密封部（51）的外侧压紧压粉壳（31）的内侧壁。

5.根据权利要求2所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述接粉仓（1）内对应与进水部（53）连接的位置设有进水腔（12），所述输液件（5）与接粉仓（1）连接固定令输液件（5）与进水腔（12）密封配合，接粉仓（1）的外侧对应进水腔（12）的位置设有进水接头（13），所述进水接头（13）与进水部（53）通过进水腔（12）连通。

6.根据权利要求1所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述出粉通道（41）上设有内导向斜面（411），所述内导向斜面（411）沿磨粉机构（2）至接粉仓（1）方向朝下侧倾斜设置，压粉部（3）向下运动并与内导向斜面（411）滑动配合使出粉通道（41）朝退出接粉腔（11）方向运动；所述磨粉机构（2）的出粉部（21）向外侧方向凸出，所述出粉通道（41）套设于磨粉机构（2）的出粉部（21）外侧且相互能够沿轴向发生相对运动。

7.根据权利要求1-6任一项所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述接粉仓（1）的外侧设有与其活动连接的活动件（4），所述出粉通道（41）设置于活动件（4）上，所述压粉部（3）向下运动能够推动出粉通道（41）朝退出接粉腔（11）方向运动并带动活动件（4）朝远离接粉仓（1）方向运动。

8.根据权利要求7所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述出粉通道（41）以及磨粉机构（2）的出粉部（21）均沿磨粉机构（2）至接粉仓（1）方向朝下侧倾斜设置。

9.根据权利要求7所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述活动件（4）的外侧设有用于引导其在接粉仓（1）与磨粉机构（2）之间作往返运动的导向机构；

10.根据权利要求9所述咖啡机的出粉通道液压伸缩结构，其特征在于：所述活动件（4）的上侧设有下导向面（42），所述接粉仓（1）上设有与下导向面（42）对应的上导向面（14），所述下导向面（42）和上导向面（14）呈弧形形状，下导向面（42）的凸侧靠上，上导向面（14）的凸侧靠下，当活动件（4）沿导向柱（81）的长度方向朝上侧运动时，下导向面（42）与上导向面（14）相互滑动配合；
