一种过氧化氢生产装置

本技术涉及化学品制备，特别是涉及一种过氧化氢生产装置。

背景技术：

1、过氧化氢溶液是各种工业应用的重要化学品，包括化学合成、纸浆和造纸、纺织品漂白、清洁和蚀刻、环境保护、健康消费类应用等。作为一种高效无害无残留的氧化剂，被广泛应用于水体的杀菌消毒以及有机污染物的处理中。现有工业应用的过氧化氢主要由电解法或蒽醌法生产。

2、与传统蒽醌法相比，电化学合成法具有更绿色高效、对环境更友好的优势。然而目前传统电化学产生低浓度过氧化氢的装备结构复杂、体积庞大、运行成本高，不适用于公共场所、家庭等场所使用。

技术实现思路

1、本实用新型的目的是提供一种过氧化氢生产装置，以简化装置结构，降低成本。

2、为实现上述目的，本实用新型提供了如下方案：

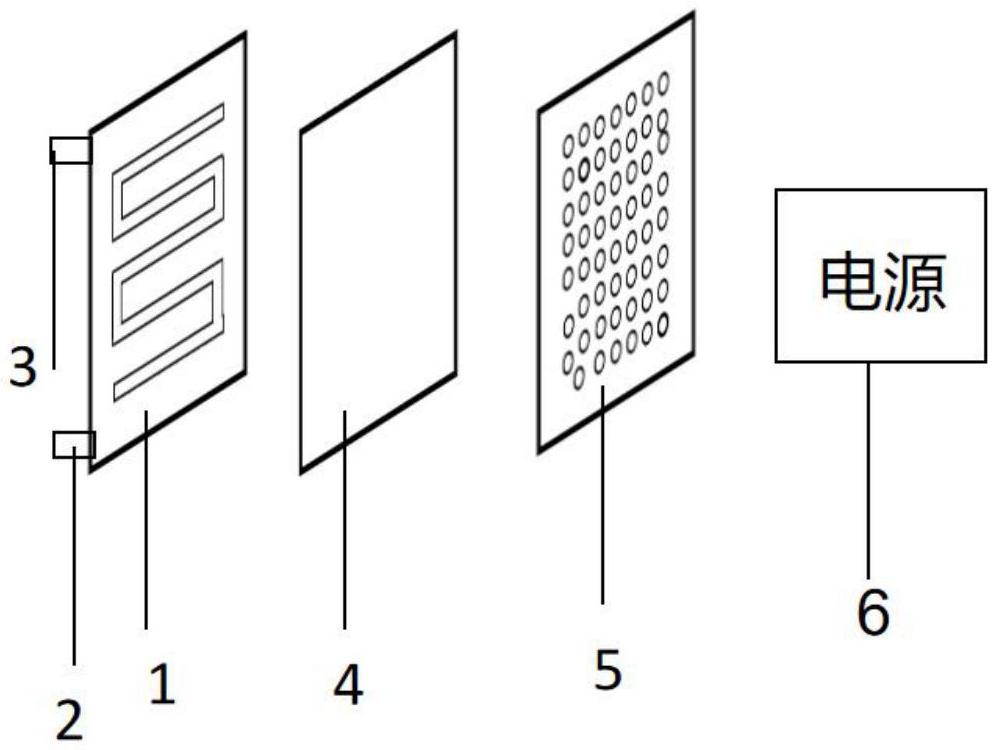

3、一种过氧化氢生产装置，包括：电源、依次设置的第一盖板组件、空气扩散电极和第二盖板组件，所述第一盖板组件和所述第二盖板组件通过密封件配合；所述第一盖板组件和所述第二盖板组件均与所述电源电连接；所述第一盖板组件和所述空气扩散电极之间注入电解液。

4、优选的，所述第一盖板组件包括第一盖板本体和阳极，所述阳极固定在所述第一盖板本体上朝向所述第二盖板组件设置；所述第二盖板组件包括第二盖板本体和阴极，所述阴极固定在所述第二盖板本体上朝向所述第一盖板组件设置；所述第一盖板本体与所述第二盖板本体通过所述密封件配合。

5、优选的，所述密封件为密封圈。

6、优选的，所述第一盖板本体上设置有溶液进口和溶液出口。

7、优选的，所述第一盖板本体内侧设置有流道。

8、优选的，所述流道形状为蛇形流道。

9、优选的，所述第二盖板本体上设置有通孔，所述通孔用于传输空气。

10、优选的，所述通孔数量为多个，多个所述通孔呈阵列排布；所述通孔的直径为2mm。

11、优选的，所述电解液为na2so4水溶液。

12、优选的，所述空气扩散电极以不锈钢基材为支撑体；所述空气扩散电极面向所述阳极的一面设置有扩散层，所述空气扩散电极面向所述阴极的一面设置有催化层，所述扩散层和所述催化层分别由不同质量比例的碳粉和聚四氟乙烯烧结得到。

13、根据上述方案的记载，本实用新型公开了以下技术效果：

14、本实用新型提供了一种过氧化氢生产装置，通过将第一盖板组件和第二盖板组件通过密封件配合；第一盖板组件和第二盖板组件均与电源电连接；第一盖板组件和空气扩散电极之间注入电解液，第一盖板组件和第二盖板组件通过密封件配合，第一盖板组件和第二盖板组件之间设置空气扩散电极，则减少了隔膜的设置，这样设置，有利于简化装置结构，降低成本。

1.一种过氧化氢生产装置，其特征在于，包括：电源、依次设置的第一盖板组件、空气扩散电极和第二盖板组件，所述第一盖板组件和所述第二盖板组件通过密封件配合；所述第一盖板组件和所述第二盖板组件均与所述电源电连接；所述第一盖板组件和所述空气扩散电极之间注入电解液；

2.根据权利要求1所述的过氧化氢生产装置，其特征在于，所述密封件为密封圈。

3.根据权利要求1所述的过氧化氢生产装置，其特征在于，所述第一盖板本体上设置有溶液进口和溶液出口。

4.根据权利要求3所述的过氧化氢生产装置，其特征在于，所述第一盖板本体内侧设置有流道。

5.根据权利要求4所述的过氧化氢生产装置，其特征在于，所述流道形状为蛇形流道。

6.根据权利要求1所述的过氧化氢生产装置，其特征在于，所述第二盖板本体上设置有通孔，所述通孔用于传输空气。

7.根据权利要求6所述的过氧化氢生产装置，其特征在于，所述通孔数量为多个，多个所述通孔呈阵列排布；所述通孔的直径为2mm。

8.根据权利要求1所述的过氧化氢生产装置，其特征在于，所述电解液为na2so4水溶液。

9.根据权利要求1所述的过氧化氢生产装置，其特征在于，所述空气扩散电极以不锈钢基材为支撑体；所述空气扩散电极面向所述阳极的一面设置有扩散层，所述空气扩散电极面向所述阴极的一面设置有催化层。
