一种电化学反应器的制作方法

本技术涉及电化学反应器，更具体地说，它涉及一种电化学反应器。

背景技术：

1、随着全球工业化进程的加速，大气中二氧化碳浓度持续升高导致的“温室效应”已成为全球性的重大挑战，如何有效减少二氧化碳排放并实现资源化利用，对于实现“碳达峰”和“碳中和”的目标至关重要，电催化二氧化碳还原技术，利用电能将二氧化碳转化成具有高附加值的产物，是一条极具应用前景的绿色可持续技术路径。

2、电催化二氧化碳还原技术中主要需要用到电化学反应器，现有的电化学反应器常常由于气液管路的连接所带来的作用力，使其自身难以在操作平台上稳定放置，且常规的固定装置因卡槽尺寸固定而无法适用于不同宽度的电化学反应器。

3、因此需要提出一种新的方案来解决这个问题。

技术实现思路

1、本实用新型实施例的目的就在为了解决上述的问题而提供一种电化学反应器。

2、本实用新型实施例的上述技术目的是通过以下技术方案得以实现的：一种电化学反应器，包括反应器本体以及l型安装座，所述反应器本体包括依次设置的阳极、交换膜以及阴极，所述l型安装座与操作平台固定连接，所述l型安装座上滑动连接有两个左右分布的夹持板，所述l型安装座上设置有用于带动两个夹持板相向移动的驱动装置，两个所述夹持板用于对反应器本体进行夹持。

3、本实用新型进一步设置为：所述夹持板包括连接块以及与连接块固定连接的夹持块，两个所述夹持块相互靠近的一侧设置有橡胶垫，所述连接块上固定连接有滑块，所述滑块的上下两端固定连接有限位块，所述l型安装座上设置有与滑块滑动配合的滑槽，所述滑槽的内壁上设置有与限位块滑动配合的限位槽，所述连接块上设置有齿条，上下两个所述连接块上的齿条相向设置。

4、本实用新型进一步设置为：所述驱动装置包括与l型安装座固定连接的l型连接板，所述l型连接板上固定连接有安装柱，所述安装柱内设置有第一穿槽以及与第一穿槽相联通的第二穿槽，所述第二穿槽内转动连接有连接杆，所述连接杆的一端固定连接有主动齿轮，所述主动齿轮分别与上下两个所述连接块上的齿条相啮合，所述连接杆远离主动齿轮的一端设置有驱动轮。

5、本实用新型进一步设置为：所述第一穿槽呈锥形设置，所述第一穿槽内安装有弹簧夹套，所述弹簧夹套套设在连接杆外，所述安装柱的外侧螺纹连接有限位环，所述限位环转动后与弹簧夹套相抵接。

6、本实用新型进一步设置为：所述限位环上固定连接有调节杆。

7、本实用新型进一步设置为：所述阳极包括第一固定板、第一垫片、阳极集流器和第二垫片，所述阴极包括第二固定板、第三垫片、阴极集流器和第四垫片，所述阳极以及阴极通过螺栓固定，所述阳极、阴极上均设置有上下分布的出液口以及进液口，所述第二垫片以及第四垫片上设置有连通所述出液口以及进液口的空腔。

8、综上所述，本实用新型具有以下有益效果：

9、通过设置l型安装座，能够将反应器本体固定在操作台面上，从而使得操作台不易对反应器本体抵接，使得反应器本体安装更加便捷稳定，同时通过在l型安装座上设置两个与l型安装座滑动配合的夹持板，通过驱动装置对两个夹持板之间的间距进行调节，从而使得l型安装座能够对不同宽度的反应器本体进行固定，增大了对反应器本体的安装固定范围。

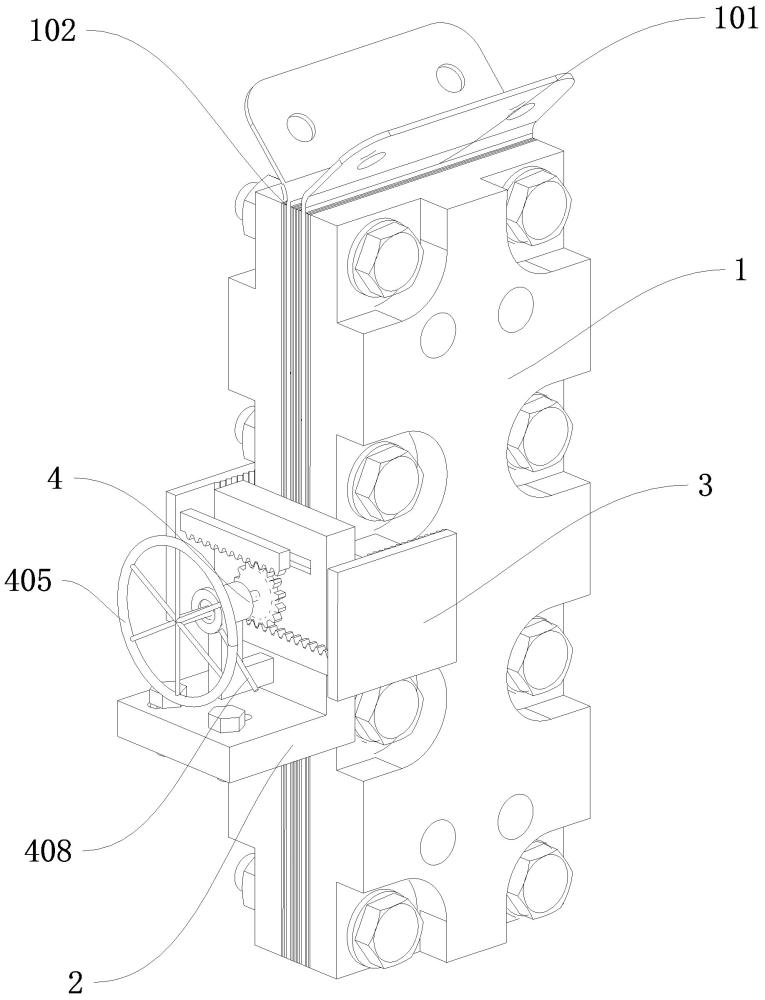

1.一种电化学反应器，包括反应器本体（1）以及l型安装座（2），其特征在于：所述反应器本体（1）包括依次设置的阳极（101）、交换膜（103）以及阴极（102），所述l型安装座（2）与操作平台固定连接，所述l型安装座（2）上滑动连接有两个左右分布的夹持板（3），所述l型安装座（2）上设置有用于带动两个夹持板（3）相向移动的驱动装置（4），两个所述夹持板（3）用于对反应器本体（1）进行夹持。

2.根据权利要求1所述的一种电化学反应器，其特征在于：所述夹持板（3）包括连接块（301）以及与连接块（301）固定连接的夹持块（302），两个所述夹持块（302）相互靠近的一侧设置有橡胶垫（303），所述连接块（301）上固定连接有滑块（304），所述滑块（304）的上下两端固定连接有限位块（305），所述l型安装座（2）上设置有与滑块（304）滑动配合的滑槽（201），所述滑槽（201）的内壁上设置有与限位块（305）滑动配合的限位槽（202），所述连接块（301）上设置有齿条（306），上下两个所述连接块（301）上的齿条（306）相向设置。

3.根据权利要求2所述的一种电化学反应器，其特征在于：所述驱动装置（4）包括与l型安装座（2）固定连接的l型连接板（401），所述l型连接板（401）上固定连接有安装柱（402），所述安装柱（402）内设置有第一穿槽（4021）以及与第一穿槽（4021）相联通的第二穿槽（4022），所述第二穿槽（4022）内转动连接有连接杆（403），所述连接杆（403）的一端固定连接有主动齿轮（404），所述主动齿轮（404）分别与上下两个所述连接块（301）上的齿条（306）相啮合，所述连接杆（403）远离主动齿轮（404）的一端设置有驱动轮（405）。

4.根据权利要求3所述的一种电化学反应器，其特征在于：所述第一穿槽（4021）呈锥形设置，所述第一穿槽（4021）内安装有弹簧夹套（406），所述弹簧夹套（406）套设在连接杆（403）外，所述安装柱（402）的外侧螺纹连接有限位环（407），所述限位环（407）转动后与弹簧夹套（406）相抵接。

5.根据权利要求4所述的一种电化学反应器，其特征在于：所述限位环（407）上固定连接有调节杆（408）。

6.根据权利要求1所述的一种电化学反应器，其特征在于：所述阳极（101）包括第一固定板（1011）、第一垫片（1012）、阳极集流器（1013）和第二垫片（1014），所述阴极（102）包括第二固定板（1021）、第三垫片（1022）、阴极集流器（1023）和第四垫片（1024），所述阳极（101）以及阴极（102）通过螺栓固定，所述阳极（101）、阴极（102）上均设置有上下分布的进液口（105）以及出液口（104），所述第二垫片（1014）以及第四垫片（1024）上设置有连通所述出液口（104）以及进液口（105）的空腔（106）。
