电解单元和电解装置的制作方法

本申请总体上涉及电解，尤其涉及一种用于电解装置的电解单元以及包括这种电解单元的电解装置。

背景技术：

1、氢气的用途非常广泛，涵盖了化工、能源、交通、电子等诸多领域。目前的制氢方式有很多种，其中电解制氢技术是一个研究热点。以碱性溶液电解系统为例，电解质被供给到电解装置，并且在电解装置中对电解质中的水进行电解。反应产物(氢气和氧气)和未消耗的电解质被从电解装置排出并且被彼此分离。随后反应产物被提纯并储存起来，未消耗的电解质则被再次输送到电解装置。

2、电解装置通常包括堆叠在一起的多个电解单元以及用于将这些电解单元保持在一起的端板。每个电解单元可以包括依次堆叠的阳极板、阳极多孔传输层、阳极电极层、膜、阴极电极层、阴极多孔传输层和阴极板。在制造电解装置期间，需要将这些部件逐个堆叠起来，并且依靠压力将这些部件保持在一起。然而，这种制造方式非常耗时且容易出现组装失误(例如，错位、变形等)，因而导致制造效率低，并且容易出现质量问题。

3、此外，在电解单元的使用寿命(例如，高达120千小时)期间，一些部件(例如，膜)可能会损坏或失效，因而需要对电解装置进行维护。但是，通过上述制造过程生产的电解单元和电解装置难以拆解和再次组装，并且在维护过程中还可能导致其它电解单元损坏。

4、因此，亟需对现有的电解装置及其电解单元进行改进。

技术实现思路

1、本申请的目的在于提出一种改进的电解单元以及包括这种电解单元的电解装置，以克服上述现有技术中的至少一种缺陷。

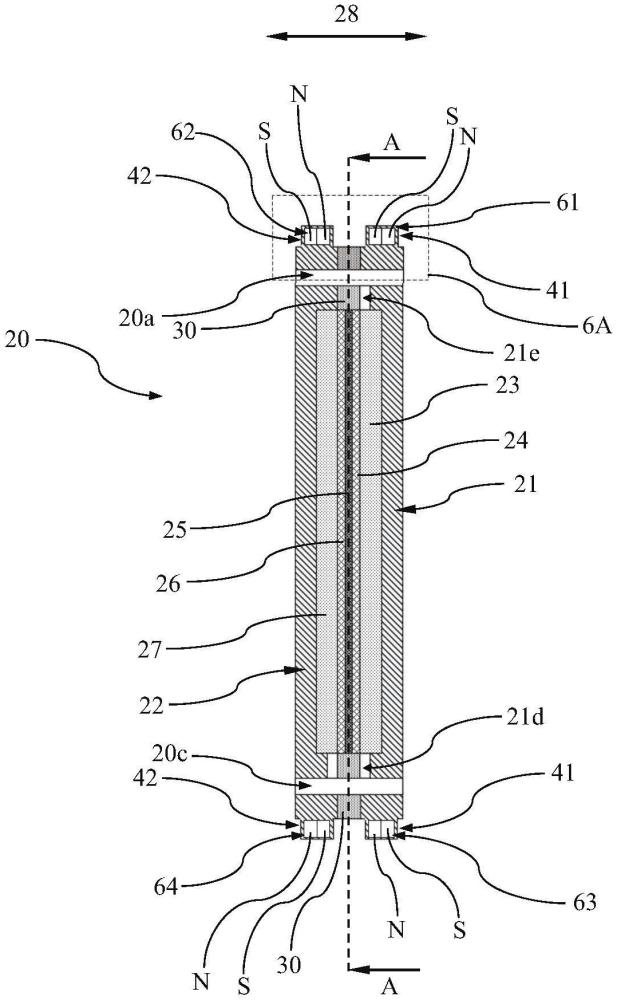

2、在一方面，本申请提出了一种用于电解装置的电解单元，其可以包括：第一极板和第二极板；由阳极多孔传输层、阳极电极层、膜、阴极电极层和阴极多孔传输层沿着堆叠方向依次堆叠而形成的堆叠体，所述堆叠体被在所述堆叠方向上设置在所述第一极板与所述第二极板之间；以及密封件，所述密封件被在所述堆叠方向上设置在所述第一极板与所述第二极板之间，并且在与所述堆叠方向垂直的侧向方向上环绕所述堆叠体。所述第一极板包括第一磁吸部分，并且所述第二极板包括第二磁吸部分，所述第一磁吸部分和所述第二磁吸部分彼此磁性吸引，以将所述第一极板和所述第二极板可拆卸地保持为一体结构，从而使得所述第一极板和所述第二极板将所述堆叠体和所述密封件保持在其间。

3、在另一方面，本申请提出了一种电解装置，其可以包括：多个电解单元，所述多个电解单元中的每一个都是前述的电解单元，并且所述多个电解单元沿着所述堆叠方向堆叠并且被保持在一起。

4、根据本申请的电解单元和包括这种电解单元的电解装置易于制造、组装和维护，可靠性和灵活性高，并且具有明显的成本效益。

5、这些技术可以单独使用或以任何合适的组合使用。前面的总结是以说明的方式提供的，并不意味着是限制性的。

1.一种用于电解装置(10)的电解单元(20)，包括：

2.根据权利要求1所述的电解单元，其特征在于：

3.根据权利要求2所述的电解单元，其特征在于：

4.根据权利要求3所述的电解单元，其特征在于：

5.根据权利要求4所述的电解单元，其特征在于：

6.根据权利要求4所述的电解单元，其特征在于：

7.根据权利要求2所述的电解单元，其特征在于：

8.根据权利要求3至7中任一项所述的电解单元，其特征在于：

9.根据权利要求8所述的电解单元，其特征在于：

10.根据权利要求9所述的电解单元，其特征在于：

11.根据权利要求10所述的电解单元，其特征在于：

12.根据权利要求2所述的电解单元，其特征在于：

13.一种电解装置(10)，包括：

14.根据权利要求13所述的电解装置，其特征在于：
