一种电子元器件自动化镀银设备的制作方法

本技术涉及镀银设备，具体为一种电子元器件自动化镀银设备。

背景技术：

1、在电子元器件制造领域，镀银工艺是保障元器件导电性、耐腐蚀性及信号传输稳定性的核心工序，其技术水平直接影响终端产品的性能与寿命。然而，当前行业内主流的电子元器件镀银设备，在实际生产中仍面临多重技术瓶颈，导致镀银质量不稳定、生产效率低下且环保性不足。

2、现有镀银设备虽配备基础镀液循环结构，但存在明显缺陷：循环系统多采用简单滤网过滤，过滤精度低，无法有效拦截镀液中因化学反应产生的细小金属碎屑、有机杂质，这些杂质易附着在电子元器件表面，导致镀银层出现针孔、斑点、剥离等缺陷，成品合格率低，镀银过程中产生的金属沉渣（如银渣、铜渣）缺乏高效收集机制，沉渣易在镀银槽底部堆积并随镀液循环二次扩散，进一步污染镀液，需频繁更换镀液，既增加原材料成本，又导致设备停机时间延长。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种电子元器件自动化镀银设备，解决了镀银设备镀银不便的问题。

3、（二）技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种电子元器件自动化镀银设备，包括镀银槽，所述镀银槽的左表面固定安装有循环管；

5、其中，镀银槽上设置有镀银机构，镀银机构包括输送泵、聚丙烯折叠滤芯、沉渣槽、移动导轨、移动块以及机械臂；

6、其中，输送泵固定安装在循环管上，聚丙烯折叠滤芯活动安装在循环管上；

7、其中，沉渣槽滑动套设在镀银槽的内壁中，沉渣槽为分离式抽屉沉渣槽。

8、优选的，所述移动导轨设置在镀银槽的后表面，移动块滑动套设在移动导轨的外表面；

9、其中，机械臂固定安装在移动块的上表面。

10、优选的，所述镀银机构还包括烘干室固定安装在镀银槽的右表面，两个固定板固定安装在烘干室两个立板的相对面。

11、优选的，所述镀银机构还包括延伸板和电动推杆，两个延伸板分别滑动套设在两个固定板的内表面，两个电动推杆的活塞杆分别固定安装在两个延伸板的下表面，两个电动推杆分别固定安装在烘干室两个立板的相对面。

12、优选的，所述镀银机构还包括固定块、加热电阻丝以及风扇，两个固定块固定安装在烘干室两个立板的内表面，两个加热电阻丝固定安装在固定块的相对面；

13、其中，两个风扇分别固定安装在固定块的相反面，两个风扇与两个加热电阻丝呈对应安装。

14、优选的，所述镀银机构还包括轴流风道和颗粒活性炭过滤网，轴流风道固定安装在烘干室的右表面；

15、其中，颗粒活性炭过滤网固定安装在轴流风道的出风口。

16、优选的，所述沉渣槽呈倾斜式沉渣槽设置。

17、优选的，所述沉渣槽呈阶梯式沉渣槽设置。

18、（三）有益效果

19、与现有技术相比，本实用新型提供了一种电子元器件自动化镀银设备，具备以下有益效果：

20、1、该设备能显著保障镀银质量并提升自动化效率，以镀银槽为核心工作区域，循环管配合输送泵驱动镀液循环，过程中聚丙烯折叠滤芯可有效过滤镀液杂质，避免杂质影响元器件镀银效果，沉渣槽采用分离式抽屉设计且支持倾斜或阶梯式设置，既能便捷收集并清理镀银沉渣，又能减少沉渣对镀液的污染，维持镀液纯净度，同时，移动导轨引导移动块平稳滑动，带动机械臂自动完成元器件在镀银槽与后续工序间的抓取、移送，替代人工上下料，大幅提升生产效率，减少人为操作误差对镀银质量的影响。

21、2、设备在烘干环节具备良好适配性且能实现环保排放，烘干室为镀银后元器件提供专属烘干空间，固定板支撑的延伸板可在电动推杆驱动下伸缩，能根据不同尺寸元器件调整烘干室内有效空间，确保各类元器件均能充分烘干，固定块固定的加热电阻丝提供稳定热源，对应安装的风扇可将热量均匀吹向元器件，加速干燥，轴流风道保障烘干室内空气流通，配合其出风口的颗粒活性炭过滤网，能吸附烘干过程中产生的异味与有害物质，净化排放气体，减少对环境的污染，兼顾烘干效果与环保要求。

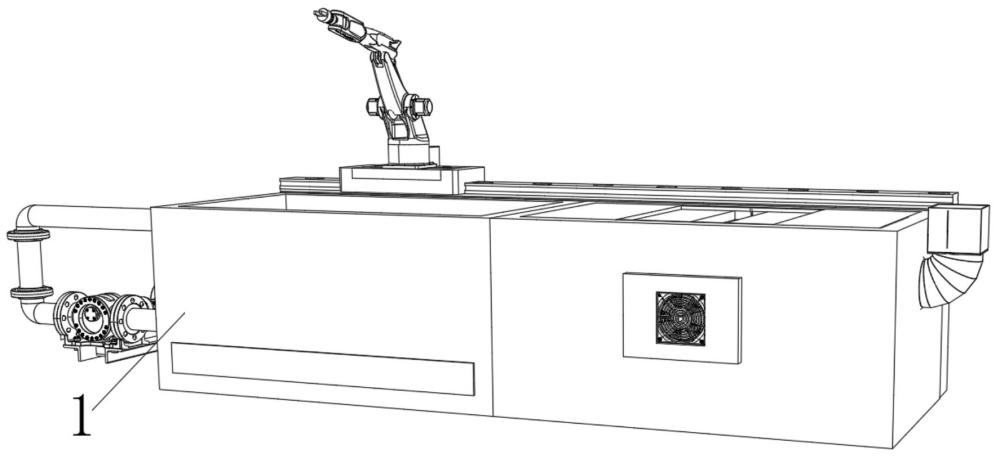

1.一种电子元器件自动化镀银设备，包括镀银槽（1），其特征在于：所述镀银槽（1）的左表面固定安装有循环管（2）；

2.根据权利要求1所述的一种电子元器件自动化镀银设备，其特征在于：所述移动导轨（6）设置在镀银槽（1）的后表面，移动块（7）滑动套设在移动导轨（6）的外表面；

3.根据权利要求1所述的一种电子元器件自动化镀银设备，其特征在于：所述镀银机构还包括烘干室（9）固定安装在镀银槽（1）的右表面，两个固定板（10）固定安装在烘干室（9）两个立板的相对面。

4.根据权利要求1所述的一种电子元器件自动化镀银设备，其特征在于：所述镀银机构还包括延伸板（11）和电动推杆（12），两个延伸板（11）分别滑动套设在两个固定板（10）的内表面，两个电动推杆（12）的活塞杆分别固定安装在两个延伸板（11）的下表面，两个电动推杆（12）分别固定安装在烘干室（9）两个立板的相对面。

5.根据权利要求1所述的一种电子元器件自动化镀银设备，其特征在于：所述镀银机构还包括固定块（13）、加热电阻丝（14）以及风扇（15），两个固定块（13）固定安装在烘干室（9）两个立板的内表面，两个加热电阻丝（14）固定安装在固定块（13）的相对面；

6.根据权利要求1所述的一种电子元器件自动化镀银设备，其特征在于：所述镀银机构还包括轴流风道（16）和颗粒活性炭过滤网（17），轴流风道（16）固定安装在烘干室（9）的右表面；

7.根据权利要求1所述的一种电子元器件自动化镀银设备，其特征在于：所述沉渣槽（5）呈倾斜式沉渣槽设置。

8.根据权利要求1所述的一种电子元器件自动化镀银设备，其特征在于：所述沉渣槽（5）呈阶梯式沉渣槽设置。
