一种新型异形石板切割机的制作方法

本技术涉及切割机，具体为一种新型异形石板切割机。

背景技术：

1、石板是一种常用的建筑材料，多用于路面或者墙面的铺设，一般为大理岩和花岗岩加工而成，在石板加工过程中，会需要将长度较长的石板切割为若干等长的小石板以方便运输和使用，目前的石板切割装置有多种，例如门式切割机以及手动式切割锯，但是在实际的使用过程中，这些切割机存在以下不足:传统的切割机在切割异形石板时需要旋转工作台，工作台由于体积较大，旋转较为缓慢且旋转精度较低，从而影响异形石板的切割效率。此外，传统的切割机在切割完毕后，需要通过人工或者机械手将切割好的石板取出，操作较为繁琐。

2、有鉴于此，本申请人针对上述问题进行深入研究，遂有本案产生。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种新型异形石板切割机,能够有效解决上述技术问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

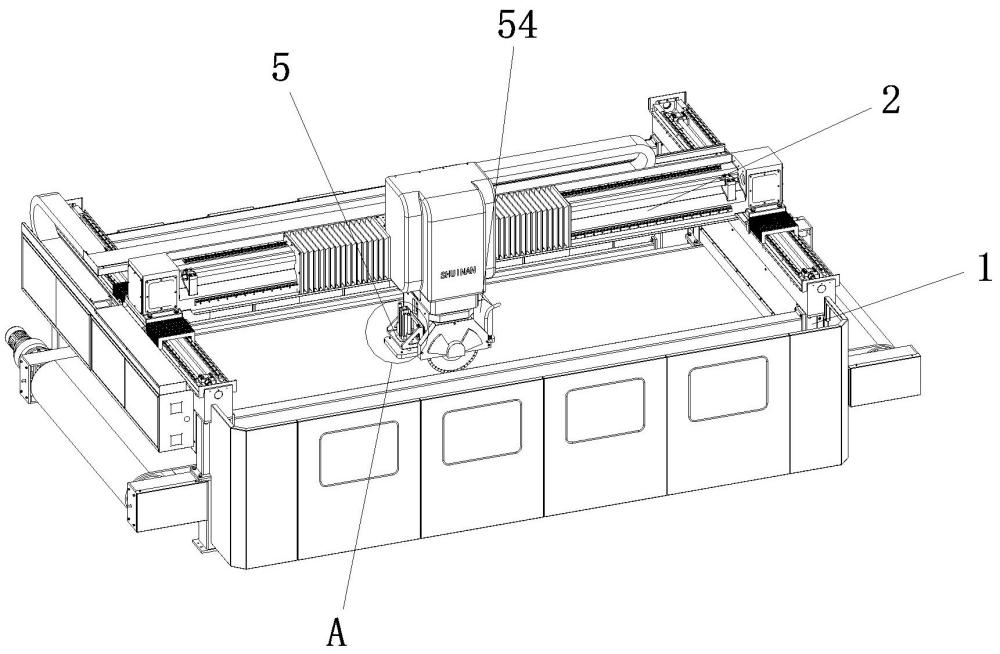

3、一种新型异形石板切割机，包括机架、横梁、安装座、旋转驱动机构、主轴箱、切割机构以及吸盘机构，机架的两端与机架滑动连接，所述安装座与横梁滑动连接，旋转驱动机构安装在安装座上，切割结构设在主轴箱上，吸盘机构设在主轴箱的左右两侧，吸盘机构包括连接架、吸板以及升降缸体，连接架固定连接在主轴箱上，升降缸体竖直安装在连接架上，升降缸体的活塞缸与吸板的上表面固定连接。

4、进一步的，所述连接架上设有导套，吸板上设有与导套滑动连接的导柱。

5、进一步的，所述导套设有两个，两个导套对称设置在升降缸体的两侧。

6、进一步的，所述连接架上罩设有防尘罩。

7、进一步的，旋转驱动机构包括第一电机、减速机、旋转轴以及转接座，转接座与安装座连接，减速机固定连接在转接座的上端，旋转轴转动连接在转接座的下端，第一电机安装在减速机上，旋转轴的上端与减速机的动力输出端连接，旋转轴的下端与主轴箱固定连接。

8、进一步的，所述切割机构包括第二电机和锯片，第二电机固定安装在主轴箱上，锯片与第二电机的输出轴连接。

9、进一步的，安装座上还设有升降驱动机构，所述升降驱动机构包括升降架、第三电机、第一丝杆以及第一丝杆螺母，所述升降架与安装座上下滑动连接，第三电机固定安装在升降架上，第一丝杆转动连接在升降架上，第三电机通过皮带轮机构驱动第一丝杆转动，第一丝杆螺母固定安装在安装座上，第一丝杆螺母与第一丝杆螺纹连接。

10、进一步的，还包括横向驱动机构，所述横向驱动机构包括第二丝杆、第四电机以及第二丝杆螺母，所述第二丝杆固定连接在横梁上，第四电机固定连接在安装座上，第二丝杆螺母与安装座转动连接，第二丝杆螺母与第二丝杆螺纹连接，第四电机通过皮带轮机构驱动第二丝杆螺母转动。

11、进一步的，还包括纵向驱动机构，纵向驱动机构包括第三丝杆、第五电机以及第三丝杆螺母，第三丝杆固定连接在机架上，第五电机固定连接在横梁上，第三丝杆螺母与横梁转动连接，第三丝杆螺母与第三丝杆螺纹连接，第五电机通过皮带轮机构驱动第三丝杆螺母转动。

12、本实用新型提供了一种新型异形石板切割机。具备以下有益效果：本实用新型在切割完石板后，能够通过吸盘机构将石板吸起，然后将石板放置在放置架上。从而实现自动化切割取料，进一步提升切割机的切割效率。并且吸盘机构左右对称设置，在吸附异型石板时更加平稳牢固。此外，本实用新型通过旋转驱动机构，能够驱动主轴箱绕旋转轴进行360度旋转，从而对锯片的切割角度进行调节，调节过程更加迅速灵活，使切割机在切割异形石板时效率更高。

1.一种新型异形石板切割机，其特征在于，包括机架、横梁、安装座、旋转驱动机构、主轴箱、切割机构以及吸盘机构，机架的两端与机架滑动连接，所述安装座与横梁滑动连接，旋转驱动机构安装在安装座上，切割结构设在主轴箱上，吸盘机构设在主轴箱的左右两侧，吸盘机构包括连接架、吸板以及升降缸体，连接架固定连接在主轴箱上，升降缸体竖直安装在连接架上，升降缸体的活塞缸与吸板的上表面固定连接。

2.根据权利要求1所述的一种新型异形石板切割机，其特征在于，所述连接架上设有导套，吸板上设有与导套滑动连接的导柱。

3.根据权利要求2所述的一种新型异形石板切割机，其特征在于，所述导套设有两个，两个导套对称设置在升降缸体的两侧。

4.根据权利要求3所述的一种新型异形石板切割机，其特征在于，所述连接架上罩设有防尘罩。

5.根据权利要求1所述的一种新型异形石板切割机，其特征在于，旋转驱动机构包括第一电机、减速机、旋转轴以及转接座，转接座与安装座连接，减速机固定连接在转接座的上端，旋转轴转动连接在转接座的下端，第一电机安装在减速机上，旋转轴的上端与减速机的动力输出端连接，旋转轴的下端与主轴箱固定连接。

6.根据权利要求1所述的一种新型异形石板切割机，其特征在于，所述切割机构包括第二电机和锯片，第二电机固定安装在主轴箱上，锯片与第二电机的输出轴连接。

7.根据权利要求6所述的一种新型异形石板切割机，其特征在于，安装座上还设有升降驱动机构，所述升降驱动机构包括升降架、第三电机、第一丝杆以及第一丝杆螺母，所述升降架与安装座上下滑动连接，第三电机固定安装在升降架上，第一丝杆转动连接在升降架上，第三电机通过皮带轮机构驱动第一丝杆转动，第一丝杆螺母固定安装在安装座上，第一丝杆螺母与第一丝杆螺纹连接。

8.根据权利要求7所述的一种新型异形石板切割机，其特征在于，还包括横向驱动机构，所述横向驱动机构包括第二丝杆、第四电机以及第二丝杆螺母，所述第二丝杆固定连接在横梁上，第四电机固定连接在安装座上，第二丝杆螺母与安装座转动连接，第二丝杆螺母与第二丝杆螺纹连接，第四电机通过皮带轮机构驱动第二丝杆螺母转动。

9.根据权利要求8所述的一种新型异形石板切割机，其特征在于，还包括纵向驱动机构，纵向驱动机构包括第三丝杆、第五电机以及第三丝杆螺母，第三丝杆固定连接在机架上，第五电机固定连接在横梁上，第三丝杆螺母与横梁转动连接，第三丝杆螺母与第三丝杆螺纹连接，第五电机通过皮带轮机构驱动第三丝杆螺母转动。
