具有带有特定的轴承件的能运动的把手的门以及家用器具的制作方法

本发明的一个方面涉及一种用于家用器具的门，所述门具有门板和相对于所述门板能运动的把手，所述把手布置在门板处，其中，所述把手具有把手杆和从所述把手杆朝所述门板的方向突出的把手支架。所述把手具有在运动时一起运动的、梁状的轴承件，在所述轴承件处布置有所述把手支架。所述门板具有窗板组，所述窗板组具有多个板状的门窗板，所述多个门窗板在门的深度方向上相对于彼此间隔开地布置。本发明的另外的方面涉及一种具有门的家用器具。

背景技术：

1、用于家用器具的门在许多变型方案中是已知的。于是，在用于制备食物的家用器具、如烹饪器具中也已知的是，在门板的外侧处，把手相对于门板能运动地布置。特别地，这设置在门处，所述门在打开时能够移入到家用器具的存放室中。这类的把手在实施例中能够围绕在宽度方向上定向的水平的轴线相对于门板枢转。在这样的已知的把手中，把手支架直接紧固在梁状的轴承上部处。该梁状的轴承上部与把手杆对置，并且把手支架直接在该轴承上部处终止。通常该轴承上部在把手杆的至少整个宽度上延伸，并且以其纵向轴线在门的宽度方向上定向。特别地，该轴承上部具有对应于门板的宽度。该轴承上部通常也是前侧的可见构件并且以其正侧在把手的基本位置中与门板的前面板的正侧齐平，在所述基本位置中所述把手没有枢转。该轴承上部则与在后方布置的组件连接，以便能够实现由把手杆、把手支架和轴承上部组成的整个结构组件的枢转运动。通过该已知的方案，轴承上部尤其也是前侧的可见构件。

2、这样的门例如在wo 2023 / 265826 a1中作为那里的现有技术被提及。此外，该实施例而且其发明的在该文中所提及的另外的实施例也构造有梁状的门型材，朝该门型材上向上随后还布置有相对于此单独的组件以作为遮盖部。因此需要许多必须彼此连接的构件。

技术实现思路

1、本发明的目的是，实现一种用于家用器具的门以及具有这类的门的家用器具，在所述门或者说所述家用器具中，更具功能性地构造相对于门板能运动的把手。

2、该目的通过按照独立权利要求的门和家用器具来实现。

3、本发明的一个方面涉及一种用于家用器具的门。门具有门板和相对于门板能运动的把手。把手布置在门板处。把手具有把手杆和从所述把手杆朝向门板的方向突出的把手支架。把手具有在运动时一起运动的、梁状的轴承件，在所述轴承件处布置有把手支架，门板具有窗板组，所述窗板组具有多个板状的门窗板，所述多个门窗板在门的深度方向上相对于彼此间隔开地布置。

4、至少两个单独的并且相对于彼此间隔开地布置的把手支架在门处在把手的装配后的状态中在门的深度方向上观察延伸到把手的轴承件。

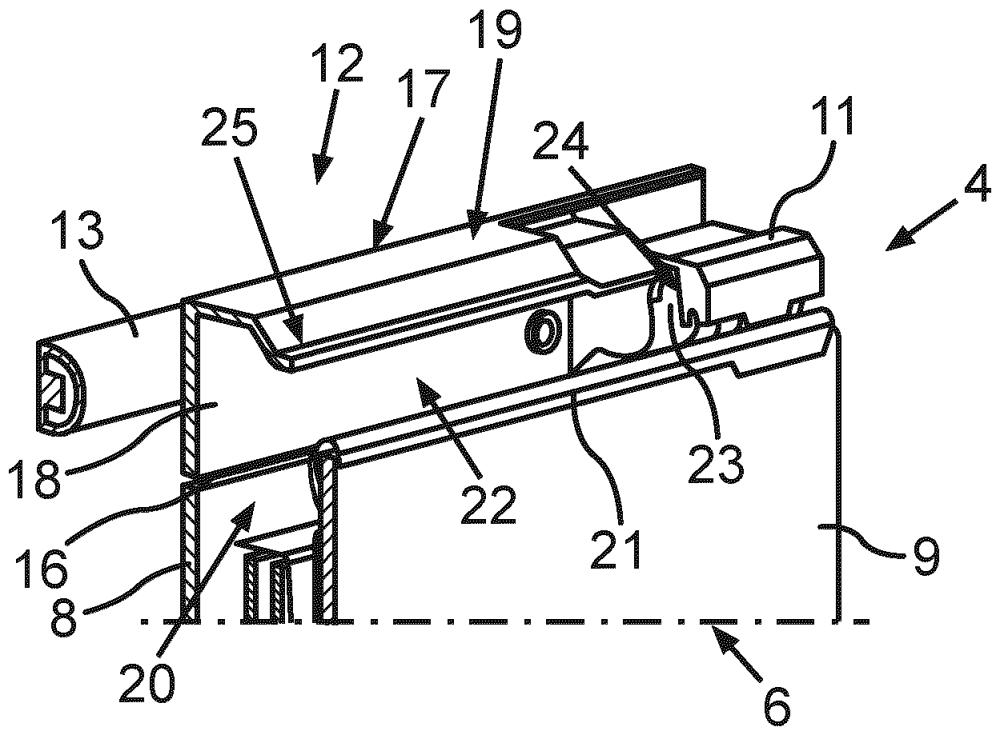

5、通过至少两个在深度方向上间隔开的门窗板，在门的基础位置中（其是竖直的闭合的位置），形成向上并且因此在门的高度方向上向上敞开的中间空间。该中间空间通过相邻的门窗板的上棱边限定。轴承件具有遮盖件，用所述遮盖件将该中间空间在把手的基础位置中从上方遮盖。在把手的不同于基础位置的枢转位置中，该中间空间在门的深度方向上向后被遮盖。

6、在这样的门中，所述能枢转的把手多功能地构造有特定的构件，即轴承件。

7、在所提出的门中，因此存在该附加的梁状的轴承件，所述轴承件与把手一起枢转。另一方面，该构件现在不再仅设置为用于把手支架和把手杆的载体，而是能够依赖于把手的位置也实现分别局部地个性化地封闭该特定的中间空间。因此也能够依赖于把手位置自动地不仅个性化地设计中间空间的遮盖部，而且于是也将从中间空间流出的空气向特定的方向转向。因为因此以有利的方式也实现了，在把手的尤其在闭合的门中在家用器具处存在的基础位置中，将该中间空间在深度方向上向后释放。因为该遮盖件将该中间空间从上方伞状地遮盖，然而没有直接平放于后方的门窗板的上棱边上。由此能够实现从中间空间在该深度方向上向后的个性化的流入或者流出。在后方的门窗板的上棱边和遮盖件之间形成间隙。另一方面，当门打开并且把手布置在其枢转位置中，尤其所述门布置在最大打开的位置中时，则该中间空间向上封闭地被遮盖。从中间空间经由后方的门窗板的上棱边并且远离前方的门窗板的流动路径则被阻隔。因为门从垂直的位置运动到向下枢转90度或者基本上90度的位置中，于是中间空间被打开时所处的定向也局部地被不同地布置。因此尤其也在该枢转位置中避免了，从该中间空间流出的空气流动会向上转向并且必要时会流向观察者。这刚好当这样的空气流动是暖的或者热的空气时是有利的。

8、尤其因此能够在把手的基础位置中实现空气流动的从中间空间的流出并且在枢转位置中防止这一点，所述流出围绕两个门窗板的后方的门窗板的上方的棱边远离前方的门窗板流动。如上文已经阐述的那样，这在门的闭合位置中引起了，能够在深度方向上向后并且因此远离所述两个窗板的前方的窗板实现这样的围绕后方的门窗板的上棱边的流动，相比于前方的前窗板，该后方的门窗板能够是内窗板或者中间窗板。另一方面，通过上文所提及的设计方案能够实现，在打开的、尤其完全打开的门的情况下，防止这类的从中间空间经由而后在水平地布置的门中上方的门窗板的上棱边向上并且因此远离前方的或者说下方的门窗板的流出。

9、在实施例中，该遮盖件是条带形的板件。因此该遮盖件一方面被精巧地构造并且因此被节省空间地设计。通过板状的条带，该遮盖件也被减轻重量地设计，使得把手的相对于门板运动的整个模块尽可能减轻重量地形成。由此能够降低待操纵的把手的总重量并且因此也能够降低所出现的对应的机械力。此外，利用这类的条带形的板件也尤其提供了一体式的部件，该部件使得在遮盖件和后方的门窗板或者说上方的门窗板的上棱边之间的间隙（这根据门的位置得出）没有不希望地减小。

10、在实施例中，该板件在把手的枢转位置中在门的深度方向上与窗板组的门窗板重叠地布置。在把手的枢转位置中（在该枢转位置中把手尤其完全枢转），整个门尤其也完全打开并且尤其水平地或者基本上水平地布置。通过所述板件在该位置中而后与该窗板组的于是上方的门窗板的这种重叠的布置，能够在该门窗板的上棱边处实现特别有利的封闭，使得能够特别高效地避免空气流动在该部位处经由门窗板的上棱边向上流出。此外，通过这类的重叠的布置，在一定程度上也实现了相互的稳定，使得在门窗板的整个宽度上也实现了对应地有利的彼此抵靠。在该门窗板和该板件所延伸的整个宽度上，则实现了特别高效地避免空气流从中间空间经由所提及的门窗板的该上棱边流出。此外，通过这样的方案也能够避免轴承件的尤其在热空气的迎流时的不希望的变形。因为尤其该板件在与门窗板的重叠区域中也面状地抵靠在门窗板处。

11、在实施例中设置了，板件在把手的枢转位置中在门的高度方向上与窗板组的门窗板重叠地布置。由此也得到了如在上方所提及的其他的实施例中已经阐释的优点。

12、刚好在板件与门窗板的该两个不同的重叠的组合中，能够以特别的程度实现上方所提及的优点。

13、优选设置了，板件具有尤其s形的台阶。利用该台阶，遮盖件在把手的枢转位置中从上方放置地布置在门窗板的上棱边上。遮盖件在把手的枢转位置中布置成对该门窗板朝向中间空间进行背后接合。这些规格不仅正向地有助于组件在所提及的位置中相对于彼此的机械稳定性，而且也有助于还要更好地避免从中间空间经由所提及的门窗板的上棱边远离其他的门窗板的不希望的空气流出。

14、本发明的实施例设置了，轴承件具有条带形的前面板，在该前面板处布置有把手支架。由此能够实现把手支架的机械稳定的连接。此外，通过该前面板也形成了基板，该基板能够附加地用于机械地耦接上方所提及的有利的遮盖件。

15、尤其板件由前面板尤其在把手的基础位置中在深度方向上向后弯折地布置。特别地，所述板件在把手的该基础位置中在深度方向上向后自由伸出地突出，在该基础位置中门也布置在闭合的状态中并且因此与其门板水平地定向。优选因此设置了，轴承件通过前面板和板件形成。特别地，该轴承件则通过板件的前面板的特定的在位置方面的布置在横截面中呈l状。

16、优选前面板和板件构造为一体式的构件。该一体式的构件能够是塑料构件。特别地，其能够是注射成型构件。

17、在实施例中，整个轴承件一体式地构造。

18、在另外的实施例中能够设置，板件和前面板是单独的部件，所述部件能松开地彼此连接。例如就此而言能够设置螺纹连接。

19、在实施例中，门板具有梁状的门型材。这些门型材在门的闭合的位置中以其纵向轴线在高度方向上定向地布置。在门型材处，其中优选构造并且存在两个门型材，紧固有窗板组的至少一个门窗板。例如前窗板并且因此在门的表现为闭合位置的基础位置中在深度方向上最前方的窗板紧固在其处，尤其粘接在其处。

20、也可行的是，窗板组的至少一个另外的门窗板、例如内窗板，或者在三个单独的门窗板中，作为对此的补充方案或替代方案，中间窗板也紧固或者说保持在该门型材处。

21、尤其把手的轴承件能转动地支承在门型材处。特别地，轴承件能转动地直接布置在门型材处。由此以有利的方式继续降低了门的构件数量。不需要单独于门型材并且单独于轴承的附加的轴承下部。

22、优选地，为了实现上方所提及的实施例而设置了，门型材沿纵向轴线的方向观察具有长度，所述长度向上伸出超过窗板或者说窗板组的最前方的门窗板的长度。所述向上伸出应该关于门的基础位置来理解。在打开的门和因此门的基本上水平的位置中，这些门型材在深度方向上向前伸出超出前窗板。特别地，这也意味着门型材沿其纵向轴线的方向与把手重叠地布置。通过这类的长度和门型材的对应的定位，于是也可行的是，至少局部地向上在基础位置中接续的把手也能够支承在这些门型材处。由此能够实现特别有利的构件方案和装配方案。

23、在实施例中，轴承件具有集成的轴颈。这些轴颈嵌入门型材的容纳部中，以便形成转动支承结构。特别地，在宽度方向上定向的轴颈直接嵌入门型材的容纳部中。因此也形成了对应的枢转轴线，把手能够以该枢转轴线在门型材处枢转。

24、在实施例中，轴承件利用至少一个不阻碍或者说能够实现枢转的螺纹连接支承在门型材处。特别地，由此能够实现在宽度方向上设定位置。由此能够实现轴承件在门型材之间的对应的定心的定位。特别地，除了利用容纳部形成转动轴承的轴颈之外，还设置这种用于轴承件在门型材处水平的位置设定的螺纹连接。

25、在实施例中，能够在容纳部和导入的轴颈之间布置附加的轴承套。由此支持了用于容易地并且轻便地转动把手的另外的有利的方案。

26、在实施例中，轴承件在前侧处具有至少一个凹部，在所述至少一个凹部中至少局部地沉入地布置相对于所述轴承件单独的置入件。因此轴承件作为附加方案也还能够用作用于这类单独的置入件的载体。这样的置入件例如能够是设计件，如玻璃板或诸如此类物。然而也可行的是，这类的置入件是电子构件，如例如显示器或诸如此类物。轴承件在这种情况下用作构件的机械的脚部，所述脚部能够毫无问题地容纳并且稳定地保持该置入件。此外，通过该凹部也支持了机械地稳定的定位并且也能够实现用于置入件的一定的防撞保护。

27、在实施例中，把手尤其利用其轴承件向上接续到窗板组的前窗板的上棱边处。轴承件、尤其轴承件的前面板则在高度方向上与该前窗板不重叠地布置。

28、在另外的实施例中能够设置，前窗板具有向上敞开的切口，在该切口中布置有把手。在高度方向上把手、尤其轴承件则与前窗板重叠地布置。把手则尤其利用其轴承件仅在前窗板的宽度的部分区域上延伸。特别地，在该实施例中设置了，在把手的基础位置中轴承件在高度方向上没有伸出超过门窗板的上棱边。特别地，把手的上棱边、尤其轴承件的上棱边则与前窗板的上棱边区段齐平，所述上棱边区段在宽度方向上在左侧或者在右侧接续到把手处。

29、门的这种所提出的方案也能够实现简单的能缩放的门，在所述门中尤其能够个性化地配置宽度。此外，如上文已经阐释的那样，通过该窗板组能够实现改善的流动管理，尤其在门的个性化的位置中并且因此也在把手的位置中，能够实现个性化地释放并且阻隔从中间空间出来或者说进入到中间空间里面的空气流动。由此依赖于情况地也能够在门中、尤其在窗板组中实现更低的空气流动阻力。

30、尤其通过该方案也能够实现，尤其关于前窗板的位置能够实现把手在门板处的不同的位置，如上文已经阐释的那样。

31、即使门布置在打开的状态中时，该提出的方案也是特别有利的。因为通过使得中间空间于是通过遮盖件从上方被封闭，所以能够防止污物（如烹饪物或者液体或诸如此类物）的侵入。刚好即使在制备烹饪物的情况下门布置在完全打开的位置中并且用该烹饪物或者制备介质、如例如液体（如酱汁或诸如此类物）进行操作时，在溢出等情况下也防止这些介质能够到达门窗板之间到门的中间空间中。

32、尤其此外也实现了替代可行方案，以便能够替代地设计用于热解应用和标准应用的bmc材料。

33、另外的优点通过降低门中的、尤其难以再利用的bmc材料的塑料占比得到，由此得到更持久的方案。

34、此外相比于已知的方案得到了更高的门-空气体积流。由此在门中实现了更好的温度平衡，尤其实现了单件的更低的温度负载。由此能够局部地使用更有利的塑料材料。门的污染情况被最小化。

35、此外如此在上方阐释的把手不仅在能下沉的门中能够实现，而且在仅能够围绕固定的转动轴线枢转的纯粹的折叠门中也能够实现。转动轴线能够是水平的或者竖直的。在竖直地定向的轴线中，关于“上方”和“下方”和“前方”和“后方”的上方所阐述的解释对应地适用于“左侧”和“右侧”和“前方”和“后方”。

36、利用说明“上方”、“下方”、“前方”、“后方”、“水平”、“竖直”、“深度方向”、“宽度方向”、“高度方向”给出了在门的以及家用器具的符合规定的使用和符合规定的定位中所得出的位置和定向。

37、本发明的另外的特征由权利要求、附图和附图说明得出。前面在说明书中所提及的特征和特征组合，以及接下来在附图说明中所提及的和/或在附图中单独地所示出的特征和特征组合，不仅能够在分别规定的组合中使用，而且还能够在其他的组合中或者单独地使用，而不离开本发明的框架。因此本发明的下述实施方案也应该视为被包括并且被公开，所述实施方案在附图中没有明确地示出并且阐释，然而通过单独的特征组合由阐释的实施方案得出并且能够产生。因此不具有最初所表述的独立权利要求的所有特征的实施方案和特征组合也应该视为被公开。
