一种声波高效节水装置的制作方法

本发明属于冷却塔节水装置领域，具体关于一种声波高效节水装置。

背景技术：

1、冷却塔通过蒸发作用，提高循环冷却水和空气接触面积和蒸发效率，降低循环冷却水温度，实现水循环重复利用。

2、专利公告号为cn220552308u的专利涉及一种冷却塔内伞状式声波收水装置，该装置包括设置在双曲线冷却塔填料层上的支架，支架上固定连接有伞式丝网拦截器，伞式丝网拦截器上方设置有声波发生器，声波发生器吊装在气源管道上，所述气源管道与气源总管连接，气源总管设置在双曲线冷却塔中心，且自双曲线冷却塔底部进入双曲线冷却塔。采用这种结构的伞状式声波收水装置，伞式丝网拦截器安装在冷水塔内原有填料层上方，自身可以拦截一部分水蒸气，同时利用压缩空气使声波发生器产生高频球形声波，在声波发生器与伞式丝网拦截器的作用下可使透过伞式丝网拦截器的水蒸气凝结成小水珠自然滴落，达到提高了冷却水的回收效率。

3、上述专利中，声波发生器吊装位置固定，仅能覆盖有限高度的局部区域，难以对冷却塔内各高度层的雾滴进行充分振动，雾滴受冲击、塔内湿热空气遇壁冷凝、都易导致塔体内壁沾附残留液滴，当塔体内部气流过大时，残留液滴容易在气流冲击下重新被冲散二次成雾，有再次逃逸的风险，而且液滴在塔体内壁凝结不均，容易使内壁产生局部干区，当雾滴受到气流冲击被甩到塔体内壁时容易反弹再次游离。

技术实现思路

1、所公开技术的各种实施方式涉及能够通过弧板的引导，保证残留循环水能够顺利落下的同时，水流沿塔体内壁形成完整薄水膜，而薄水膜是致密连续液相，当气流夹带的雾滴撞击到水膜时，会直接融入并捕获水膜的一种声波高效节水装置。

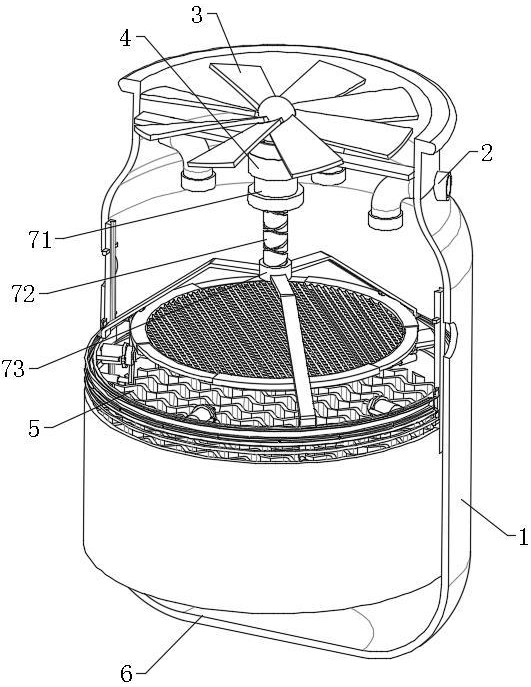

2、根据所公开技术的实施方式，一种声波高效节水装置，包括：塔体和电机，所述电机固定安装在塔体内壁，所述塔体顶部开设有通风口，所述电机输出端固定安装有扇叶，通过电机输出端带动扇叶转动，提高塔体内部气体流速，实现对循环水蒸发高效降温，所述塔体内壁设置有若干布水器，所述塔体内部设置有填料层，循环水落到填料层后开始进入填料层内部波纹通道，在波纹通道中放缓流速，提高循环水下落时与空气接触时间和接触面积，所述塔体内部位于填料层下方设置有集水层，所述集水层和布水器连通外部水循环装置，经过降温的循环水最终汇入集水层被收集，所述电机下方固定安装有减速齿轮箱，所述减速齿轮箱与电机驱动端连接，所述减速齿轮箱输出端固定安装有往复丝杆，电机输出端驱动扇叶转动的同时，通过减速齿轮箱的动力传递，带动往复丝杆转动，所述往复丝杆外壁滑动安装有滑块，往复丝杆转动后带动滑块上下往复移动，所述滑块外壁固定安装有若干支架，所述塔体内壁固定安装有滑轨，所述滑轨表面滑动安装有圆框，所述圆框与支架固定连接，滑块带动圆框上下移动，所述圆框内壁设置有若干制波器，通过制波器发出低频高强驻波声场，作用于塔体内部悬浮游离的微小水雾滴，通过500hz-5000hz驻波频率使塔体内部微小雾滴发生高频碰撞后凝并，所述制波器、布水器、电机均连接控制终端和电源，后台控制终端会根据工作量来调整布水器的送水量、扇叶工作功率，并通过内置温度、湿度传感器检测塔体内部环境变化调整制波器的工作频率，保证对塔体内部雾滴进行全工况高效振动，所述圆框外壁固定安装有刮板，所述刮板与塔体内壁贴合，通过刮板的往复移动将塔体内壁残留液滴刮除下落。

3、在一些实现中，所述圆框内壁固定安装有若干安装架，所述制波器安装在安装架，所述制波器外壳材质为不锈钢材质，在高湿度环境中避免制波器外壳腐蚀，提高制波器使用寿命，安装架使制波器间接固定在圆框内壁，意外故障时可以进行更换。

4、在一些实现中，所述圆框表面开设有储水室，所述圆框顶部位于储水室上方开设有开槽，刮板从塔体内壁刮除的残留液滴并非直接落下，而是先流到刮板顶部，通过开槽流入储水室中进行暂时收集，所述储水室底部固定安装有弧板，通过弧板的引导，保证残留循环水能够顺利落下的同时，水流沿塔体内壁形成完整薄水膜。

5、在一些实现中，所述储水室底部位于弧板上方固定安装有隔板，隔板对储水室内部暂时收集的雾滴进行阻挡，所述隔板顶部开设有若干开口，所述圆框内部滑动贯穿有滑框，所述滑框表面固定安装有若干挡门，所述滑轨顶部固定安装有上抵块，滑框也在上抵块的挤压下向下移动，带动挡门向下移动，解除挡门对开口的阻挡，只有当圆框带动滑框上抬至最顶端后开口才会打开释放残留循环水，所述滑轨底部固定安装有下抵块，圆框移动到底部时下抵块推动滑框移动带动挡门复位再次关闭开口，储水室继续对雾滴收集。

6、在一些实现中，所述支架内壁滑动安装有支撑杆，所述支撑杆外壁滑动安装有外弧圈，所有所述外弧圈内壁共同固定安装有工业丝网，气流卷起雾滴共同向上流动时会碰撞工业丝网，气流可以绕过工业丝网继续流动，而雾滴因惯性难以同步转向，直接撞击在工业丝网表面且吸附聚集。

7、在一些实现中，所述填料层顶部固定安装有若干弹性伸缩杆，所述弹性伸缩杆自由端固定安装有抵杆，所述抵杆顶部开设有凹槽，所述凹槽形状与支撑杆横截面形状吻合，凹槽使支撑杆落到抵杆顶部时和抵杆相互契合，所述外弧圈顶部转动安装有滑轮，所述支架底部设置为斜面，支架底部斜面挤压滑轮，推动滑轮移动带动外弧圈移动。

8、在一些实现中，相邻所述外弧圈之间套接有内弧圈，外弧圈移动时推动内弧圈同时收拢，所述内弧圈内壁与工业丝网贴合，通过外弧圈和内弧圈的共同靠拢，从工业丝网外沿对工业丝网进行全向挤压，提高对雾滴的释放效果。

9、在一些实现中，所述支撑杆与支架之间设置有复位簧，复位簧的弹力使支撑杆复位，所述工业丝网形状与通风口形状吻合，对原本跟随气流从通风口逃逸的雾滴进行拦截。

10、相较于现有技术，本发明的有益效果如下：

11、该发明，通过制波器发出低频高强驻波声场，作用于塔体内部悬浮游离的微小水雾滴，通过500hz-5000hz驻波频率使塔体内部微小雾滴发生高频碰撞后凝并，雾滴之间相互融合粒径快速增大，提高单个雾滴重量，避免雾滴过小在塔体内部高气流作用的影响下随气流冲出塔体导致水分浪费。

12、该发明，设置多个制波器沿圆框内圈等距依次排列，对声源进行阵列优化，使驻波场覆盖整个雾滴逃逸通道，避免存在盲区导致对雾滴振动不充分，后台控制终端会根据工作量来调整布水器的送水量、扇叶工作功率，并通过内置温度、湿度传感器检测塔体内部环境变化调整制波器的工作频率，保证对塔体内部雾滴进行全工况高效振动，制波器在滑块的带动后上下往复移动，进一步提高驻波声场的覆盖范围，对塔体内部所有雾滴充分均匀的振动，提高对雾滴的凝并效率。

13、该发明，通过刮板的往复移动将塔体内壁残留液滴刮除下落，避免液滴在强气流作用下被二次冲散再次形成微小雾滴，大幅降低了水分二次飘失概率，通过开槽的引导，对刮板刮除的液滴进行暂时收集，当圆框向下复位时，通过弧板的引导，保证残留循环水能够顺利落下的同时，水流沿塔体内壁形成完整薄水膜，而薄水膜是致密连续液相，当气流夹带的雾滴撞击到水膜时，会直接融入水膜，通过弧板与塔体内壁间形成的水膜，对未完全凝并的雾滴进行捕获，此时雾滴不会像直接碰撞干燥壁面一样直接反弹再次被气流卷走，提高对雾滴的回收效果和节水效率，每次只有当圆框带动滑框上抬至最顶端后开口才会打开释放残留循环水，保证开口开启后储水室中已经储存足够雾滴，使雾滴形成的水流拥有足够水压形成水膜。

14、该发明，除了驻波声场加剧雾滴凝并重力沉降，刮板对雾滴壁面回收之外，在雾滴逃逸路径设置工业丝网，作为对雾滴的第三重回收手段，气流卷起雾滴共同向上流动时会碰撞工业丝网，气流可以绕过工业丝网继续流动，而雾滴因惯性难以同步转向，直接撞击在工业丝网表面且吸附聚集，对原本即将逃逸的雾滴进行捕获，并且工业丝网随圆框移动而往复移动，在每次临近填料层时对工业丝网进行挤压，释放雾滴，既降低雾滴汇聚成水流后滴落高度，避免滴落在填料层顶部时剧烈冲击造成水流飞溅分散再次成雾。
