一种双驱动冷却塔风机系统的制作方法

本发明涉及火力发电厂冷却设备，具体涉及一种双驱动冷却塔风机系统。

背景技术：

1、火电厂机力通风冷却塔是保障发电机组安全运行的关键辅助设施，其核心功能是通过风机强制通风带走循环水中的热量。在现有的工业应用中，冷却塔风机的驱动与控制通常依赖于电力驱动系统。为了满足机组在不同负荷下的散热需求，行业内普遍采用电机直接驱动风机旋转的方式，并辅以变频调速、人工手动启停或基于传感器反馈的自动控制系统来调节风量。这些常规技术方案构成了当前冷却塔运行管理的基础架构，旨在通过改变电机转速或运行台数来适应工况变化，维持冷却水系统的温度平衡。

2、然而，在长期的工程实践与运行过程中，现有技术面临着高能耗与调节精度不足难以兼顾的长期挑战。一方面，为了维持冷却工艺所必需的供水压力，传统的节能改造方案往往受到物理刚性约束的限制，导致风机驱动电耗居高不下；另一方面，面对火电厂特有的双机与单机运行模式切换所带来的冷却需求阶跃式变化，现有调节手段常出现响应滞后、过度冷却或冷却不足的现象，难以实现风量与工况的实时精确匹配。此外，复杂的外部控制系统引入了较多的故障点，如何在极致降低运行能耗的同时，确保系统在极端工况下的可靠性与安全性，仍是该领域亟待解决的技术瓶颈。

技术实现思路

1、有鉴于此，本发明实施例提供一种双驱动冷却塔风机系统，以解决高能耗与调节精度不足难以兼顾的技术问题。

2、为实现上述目的，本发明实施例提供如下技术方案：

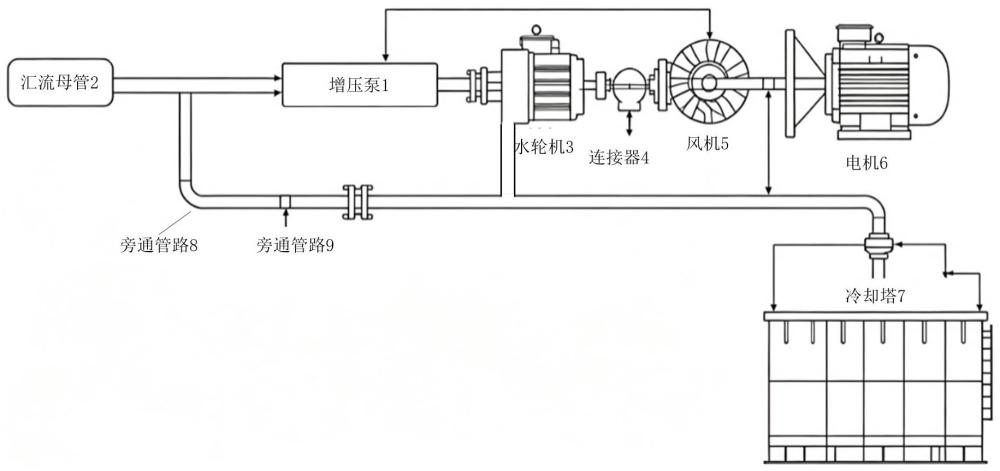

3、一种双驱动冷却塔风机系统，包括：

4、增压泵，所述增压泵的进水口与汇流母管相连；

5、水轮机，所述水轮机的进水口与所述增压泵的出水口相连；

6、连接器，所述连接器的第一端与所述水轮机的输出轴相连；

7、风机，所述风机的第一驱动端与所述连接器的第二端相连；

8、电机，所述电机的输出轴通过单向轴承与所述风机的第二驱动端相连；

9、其中，所述水轮机、连接器、风机和电机同轴布置。

10、可选的，上述双驱动冷却塔风机系统中，还包括：

11、冷却塔，所述冷却塔通过旁路管路与所述汇流母管的出水口相连；

12、设置在所述旁路管路上的旁路调节阀。

13、可选的，上述双驱动冷却塔风机系统中，所述冷却塔内包括至少2台辅机冷却水泵和至少2台主冷却水泵；

14、每台辅机冷却水泵与一台主冷却水泵并联；

15、所述冷却塔的出水口与散热回路的进水管相连，所述散热回路的冷却水回水管与所述汇流母管相连。

16、可选的，上述双驱动冷却塔风机系统中，所述旁路调节阀为手动调节阀或电动调节阀。

17、可选的，上述双驱动冷却塔风机系统中，还包括：

18、流量传感器、第一温度传感器、第二温度传感器和转速传感器；

19、所述流量传感器用于检测所述水轮机入水口的流量；

20、所述第一温度传感器用于检测所述风机出风口温度；

21、所述第二温度传感器用于检测外界环境温度；

22、所述转速传感器用于检测风机转速。

23、可选的，上述双驱动冷却塔风机系统中，还包括：控制器，所述控制器用于控制所述增压泵的工作状态、水轮机进口阀门、出口阀门的开关状态、连接器的连接状态、冷却水泵的工作状态以及电机的工作状态。

24、可选的，上述双驱动冷却塔风机系统中，还包括通过无线网络或通讯线缆与所述控制器相连的上位机。

25、可选的，上述双驱动冷却塔风机系统中，还包括与所述电机相连的备用电源。

26、可选的，上述双驱动冷却塔风机系统中，所述增压泵为水轮增压泵。

27、可选的，上述双驱动冷却塔风机系统中，所述连接器为离合器。

28、本申请提供了一种双驱动冷却塔风机系统，该方案通过构建由增压泵、水轮机、连接器、风机和电机组成的同轴双驱动架构，利用汇流母管的回水余压经增压泵提升后驱动水轮机旋转，进而通过连接器带动风机运转，同时保留电机作为备用驱动源连接于风机另一端。通过增压泵将具备稳定余压的回水导入水轮机，使得水轮机能够替代电机成为主动力源，将原本浪费的水力势能转化为驱动风机的机械能；基于水轮机出力随回水压力自然变化的特性，当机组工况切换引起回水母管压力波动时，水轮机转速自动随之调整，从而驱动风机产生与当前冷却需求相匹配的风量；在此基础上，通过连接器实现水轮机与风机的动力传递或切断，配合电机端的随时待命，进一步实现了主备驱动模式的无缝切换。由此，该方案有效解决了高能耗与调节精度不足难以兼顾的技术问题，因此避免了传统方案中因依赖外部复杂控制而导致的响应滞后及能源浪费情况，显著提升了系统在双机/单机模式切换下的自适应能力、运行可靠性及能效水平。

1.一种双驱动冷却塔风机系统，其特征在于，包括：

2.根据权利要求1所述的双驱动冷却塔风机系统，其特征在于，还包括：

3.根据权利要求2所述的双驱动冷却塔风机系统，其特征在于，所述冷却塔内包括至少2台辅机冷却水泵和至少2台主冷却水泵；

4.根据权利要求2所述的双驱动冷却塔风机系统，其特征在于，所述旁路调节阀为手动调节阀或电动调节阀。

5.根据权利要求 2 所述的双驱动冷却塔风机系统，其特征在于，还包括：

6.根据权利要求3所述的双驱动冷却塔风机系统，其特征在于，还包括：控制器，所述控制器用于控制所述增压泵的工作状态、水轮机进口阀门、出口阀门的开关状态、连接器的连接状态、冷却水泵的工作状态以及电机的工作状态。

7.根据权利要求6所述的双驱动冷却塔风机系统，其特征在于，还包括通过无线网络或通讯线缆与所述控制器相连的上位机。

8.根据权利要求1所述的双驱动冷却塔风机系统，其特征在于，还包括与所述电机相连的备用电源。

9.根据权利要求1所述的双驱动冷却塔风机系统，其特征在于，所述增压泵为水轮增压泵。

10.根据权利要求1所述的双驱动冷却塔风机系统，其特征在于，所述连接器为离合器。
