一种用于车辆储物箱的光触媒净味器的制作方法

本技术涉及车辆配件，尤其涉及一种用于车辆储物箱的光触媒净味器。

背景技术：

1、车辆的储物箱，例如中央扶手箱、手套箱等，是驾乘人员用于存放零碎物品的常用空间。由于储物箱内部空间密闭，通风不畅，加上可能存放食物、饮料或潮湿物品，长时间使用后容易滋生细菌、产生霉变和异味，不仅影响车内空气质量，也给驾乘人员带来不佳的使用体验。

2、为了改善储物箱内的环境，现有技术中通常采用放置香薰片、活性炭包等被动式净化产品，但这类产品净化效率低，效果不持久。也有用户会另外购置小型的车载空气净化器放入储物箱，但这类独立的净化器需要手动开启和关闭，操作繁琐，且在开启储物箱取物时，无法提供照明功能，在夜间使用尤为不便。此外，这些外置设备也占用了储物箱本就有限的存储空间。

3、综上所述，现有技术缺乏一种能够与车辆储物箱融为一体，并能根据储物箱盖的开闭状态自动切换工作模式的集成化装置。具体而言，即缺少一种在箱盖打开时能自动提供照明方便取物，在箱盖关闭后能自动启动深度净化程序以消除异味和细菌的智能设备，导致现有解决方案在便捷性、功能集成度和净化效率上均存在明显不足。

4、因此，本实用新型提出一种用于车辆储物箱的光触媒净味器，来解决现有技术的不足。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种用于车辆储物箱的光触媒净味器，旨在改善现有技术中，用于车辆储物箱的净化装置存在的无法根据箱盖开闭状态自动切换照明与净化功能，导致功能单一、使用不便的问题。

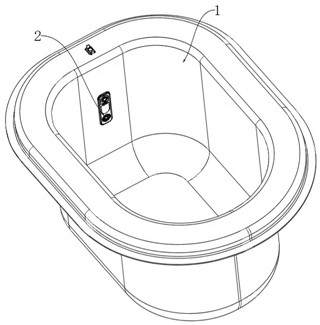

2、为了实现上述目的，本实用新型采用了如下技术方案：一种用于车辆储物箱的光触媒净味器，包括：储物箱体、转动连接于所述储物箱体的储物箱盖、用于感应所述储物箱盖开闭状态的连接组件，以及固定连接于所述储物箱体内壁的净味组件；所述连接组件包括固定于所述储物箱盖内侧的内置磁铁，以及固定于所述储物箱体内壁的霍尔开关。

3、所述净味组件包括净味器壳体，所述净味器壳体内设有控制电路板；所述净味器壳体内还设有抽风循环通道，所述抽风循环通道内沿气流方向依次固定连接有抽风风扇和光触媒消毒镍网；所述净味器壳体上设有led照明灯，且所述净味器壳体内设有设置为朝向所述光触媒消毒镍网的紫外光led灯。

4、并且，所述霍尔开关、所述抽风风扇、所述led照明灯及所述紫外光led灯均与所述控制电路板电性连接。

5、优选的，所述净味器壳体内还设有用于容纳香薰棒的插槽，所述插槽的开口朝向所述抽风循环通道。

6、优选的，所述内置磁铁固定于所述储物箱盖的边缘内侧，所述霍尔开关固定于所述储物箱体的开口边缘且正对所述内置磁铁闭合位置。

7、优选的，所述控制电路板包括计时模块，所述计时模块与所述抽风风扇及所述紫外光led灯的控制电路连接。

8、优选的，所述光触媒消毒镍网可拆卸地安装于所述抽风循环通道内。

9、优选的，所述抽风循环通道在所述净味器壳体上形成有进气口和出气口，所述抽风风扇邻近所述进气口设置。

10、优选的，所述led照明灯设置于所述净味器壳体的外表面，所述紫外光led灯设置于所述净味器壳体的内部。

11、优选的，所述净味器壳体上还固定连接有用于连接车辆电池的电源接口，所述电源接口与所述控制电路板电性连接。

12、本实用新型具有如下有益效果：

13、1、本实用新型中，首先通过设置在储物箱体与储物箱盖上的连接组件感应箱盖的开闭状态，并由控制电路板自动切换照明模式与深度净化模式，解决了现有技术中车辆储物箱功能单一，无法根据使用场景自动提供照明或进行深度净化，导致使用不便且能耗高的问题，达到了智能化控制、使用便捷且节能环保的技术效果。

14、2、本实用新型中，通过将抽风风扇、光触媒消毒镍网、紫外光led灯以及led照明灯集成于净味器壳体内，并配合内部的抽风循环通道，解决了现有装置结构松散、功能分散，导致净化效率低下且占用储物箱内宝贵空间的问题，达到了结构紧凑、功能集成度高、净化效果好的技术效果。

1.一种用于车辆储物箱的光触媒净味器，其包括：

2.根据权利要求1所述的用于车辆储物箱的光触媒净味器，其特征在于，所述净味器壳体（201）内还设有用于容纳香薰棒（202）的插槽，所述插槽的开口朝向所述抽风循环通道（206）。

3.根据权利要求1所述的用于车辆储物箱的光触媒净味器，其特征在于，所述内置磁铁（302）固定于所述储物箱盖（101）的边缘内侧，所述霍尔开关（301）固定于所述储物箱体（1）的开口边缘且正对所述内置磁铁（302）闭合位置。

4.根据权利要求1所述的用于车辆储物箱的光触媒净味器，其特征在于，所述控制电路板包括计时模块，所述计时模块与所述抽风风扇（205）及所述紫外光led灯的控制电路连接。

5.根据权利要求1所述的用于车辆储物箱的光触媒净味器，其特征在于，所述光触媒消毒镍网（204）可拆卸地安装于所述抽风循环通道（206）内。

6.根据权利要求1所述的用于车辆储物箱的光触媒净味器，其特征在于，所述抽风循环通道（206）在所述净味器壳体（201）上形成有进气口和出气口，所述抽风风扇（205）邻近所述进气口设置。

7.根据权利要求1所述的用于车辆储物箱的光触媒净味器，其特征在于，所述led照明灯（203）设置于所述净味器壳体（201）的外表面，所述紫外光led灯设置于所述净味器壳体（201）的内部。

8.根据权利要求1所述的用于车辆储物箱的光触媒净味器，其特征在于，所述净味器壳体（201）上还固定连接有用于连接车辆电池的电源接口，所述电源接口与所述控制电路板电性连接。
