加热装置及水箱的制作方法

本技术属于蒸汽加热，具体涉及一种加热装置及水箱。

背景技术：

1、热电联产是一种高效的能量生产方式，它通过同一套系统同时产出电力和有用的热能，核心思想是“梯级利用，能尽其用”，显著提升了燃料的利用效率。

2、现有的热电系统中通常配置有水箱来为锅炉提供冷水，冷水经过加热器加热后再进入锅炉快速气化，为了进一步提高冷水的加热速度，通常在水箱内插接管道，并通入蒸汽，但是由于通入的蒸汽压力较高，在加热过程中容易产生振动和噪声，损坏水箱内部构件。

3、因此，如何避免水箱内的管道中喷射出蒸汽时产生的振动损坏水箱内部构件是本领域亟需解决的技术问题。

4、需要说明的是，本背景技术部分中公开的以上信息仅用于理解本申请构思的背景技术，因此，并不认为上述描述构成现有技术的信息。

技术实现思路

1、本公开实施例至少提供一种加热装置及水箱。

2、第一方面，本公开实施例提供了一种加热装置，包括：联箱，其顶部插接有主管，所述主管适于向联箱内通入蒸汽；支管，其插接在所述联箱的侧壁；鼓泡管，其插接在所述支管的侧壁，所述鼓泡管的侧壁开设有若干组鼓泡孔，每组所述鼓泡孔环鼓泡管的轴线阵列设置成环形，成组的所述鼓泡孔沿鼓泡管的轴线等距设置，所述鼓泡孔适于分散蒸汽压力并喷出蒸汽。

3、在一种可选的实施方式中，相邻组的所述鼓泡孔交错设置。

4、在一种可选的实施方式中，所述鼓泡孔的孔径为0.5-5mm。

5、在一种可选的实施方式中，所述鼓泡管设置在支管的水平面的两侧，并且所述鼓泡管向远离支管的一侧倾斜设置。

6、在一种可选的实施方式中，所述鼓泡管与支管的夹角为35-55°。

7、在一种可选的实施方式中，所述联箱为方形；所述支管成组设置，每组所述支管的数量为四个，所述支管分别等高设置在联箱的侧壁。

8、在一种可选的实施方式中，所述联箱的侧壁至少设置有三组支管，每组支管上下叠设，并且每组支管之间的间距相等。

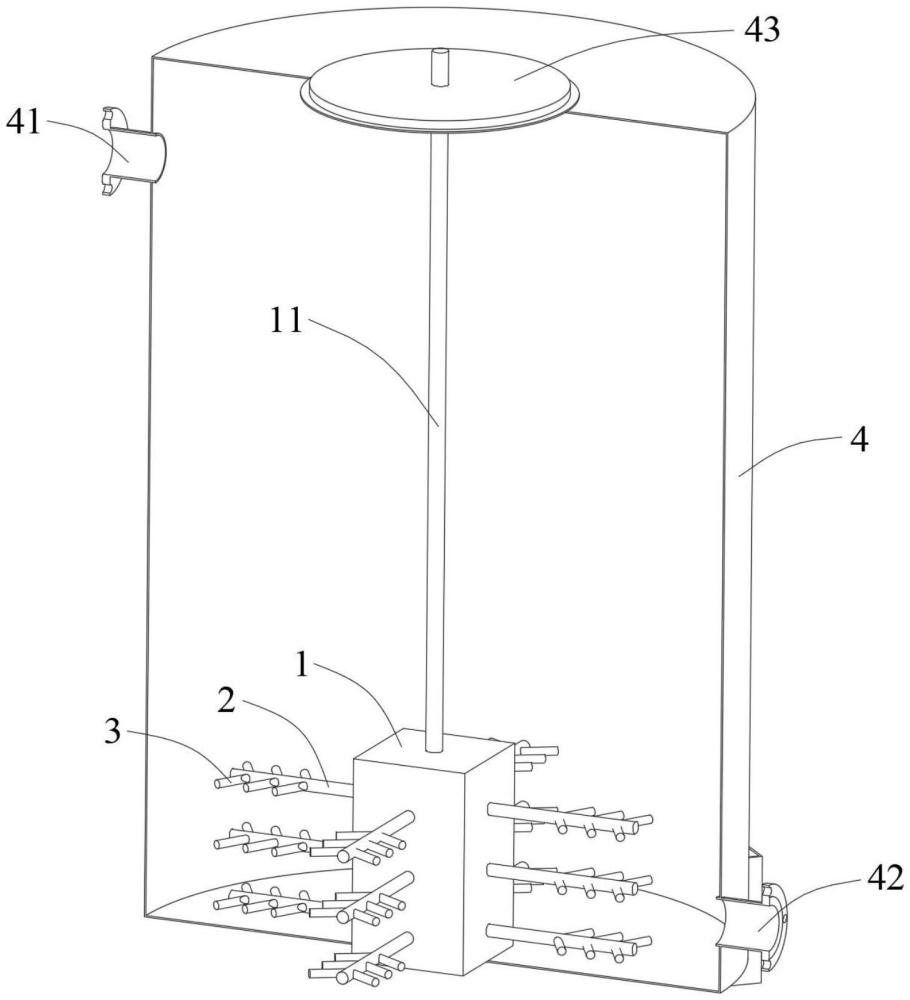

9、第二方面，本公开实施例还提供了一种水箱，包括：水箱本体；上述的加热装置，所述联箱固定设置在水箱本体的底部，并且位于水箱本体的中心。

10、在一种可选的实施方式中，水箱本体的侧壁设置有进水口和出水口，所述出水口位于水箱本体的下部，以靠近所述加热装置。

11、在一种可选的实施方式中，所述水箱本体的顶部设置有顶盖，所述主管插接在顶盖上。

12、本实用新型的有益效果是，本加热装置及水箱通过联箱接收高压蒸汽后分配给各支管再由鼓泡管上的鼓泡孔喷出，分散了蒸汽的压力，减少噪声和振动，提高水箱内部构件的使用寿命。

13、本实用新型的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。

14、为使本实用新型的上述目的、特征和优点能更明显易懂，本文特举较佳实施例，并配合所附附图，作详细说明如下。

1.一种加热装置，其特征在于，包括：

2.如权利要求1所述的加热装置，其特征在于，

3.如权利要求1所述的加热装置，其特征在于，

4.如权利要求1所述的加热装置，其特征在于，

5.如权利要求4所述的加热装置，其特征在于，

6.如权利要求1所述的加热装置，其特征在于，

7.如权利要求6所述的加热装置，其特征在于，

8.一种水箱，其特征在于，包括：

9.如权利要求8所述的水箱，其特征在于，

10.如权利要求8所述的水箱，其特征在于，
