一种热力锅炉内壁除垢装置的制作方法

本技术涉及锅炉维护与清洁，尤其涉及一种热力锅炉内壁除垢装置。

背景技术：

1、热力锅炉是工业生产和集中供热系统中的关键设备，其工作原理是通过燃料燃烧产生的热量加热水，产生蒸汽或热水。在锅炉长期运行过程中，由于给水不可避免地含有钙、镁等硬度离子，这些离子在受热后会析出并沉积在锅炉的受热面内壁上，形成致密坚硬的水垢层。水垢的导热性能极差，仅为钢材的1/30至1/50。当水垢在锅炉内壁积累到一定厚度时，会严重阻碍热量从高温烟气向炉水的传递，导致锅炉的热效率显著下降，为达到同样的产汽或产热要求，必须消耗更多的燃料，造成能源浪费。

2、目前，锅炉除垢主要采用物理清除，物理清除指人工敲铲或使用简单的机械工具，但这种方法劳动强度极大，效率低下，且锅炉内部深处较难触及，导致劳动强度大，清理不彻底。

3、因此，需要设计一种热力锅炉内壁除垢装置，来解决上述问题。

技术实现思路

1、为了克服除垢效率低、锅炉深处较难触及的缺点，本实用新型提供一种热力锅炉内壁除垢装置。

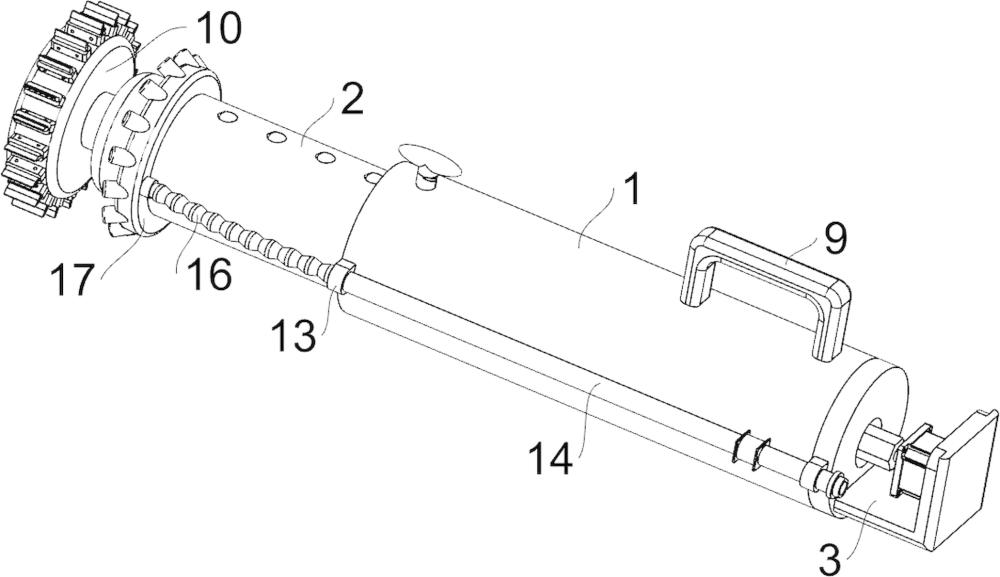

2、本实用新型的技术方案为：一种热力锅炉内壁除垢装置，包括有套筒、推杆、安装架、电机、传动轴、转动轴、除垢头、刮刀座和刮刀件，套筒内侧滑动连接有推杆，套筒右端固定连接有安装架，安装架内侧右部固定连接有电机，电机左侧的输出轴固定连接有传动轴，推杆内部转动连接有转动轴，转动轴内侧与传动轴滑动连接，且传动轴与转动轴内侧均为棱形状，转动轴左端固定连接有除垢头，除垢头上环绕式连接有多个刮刀座，每个刮刀座内侧均固定连接有刮刀件。

3、作为上述方案的改进，还包括有定位销，推杆上部开设有多个螺纹孔，套筒顶部也开设有一个螺纹孔，且套筒上的螺纹孔与推杆上的一个螺纹孔之间螺纹连接有定位销。

4、作为上述方案的改进，还包括有把手，套筒顶部右侧固定连接有把手。

5、作为上述方案的改进，还包括有固定件，套筒前侧固定连接有两个固定件。

6、作为上述方案的改进，还包括有输水管、接水管、喷环和伸缩软管，两个固定件之间固定连接有输水管，输水管右端设有接水管，推杆左侧套设有喷环，喷环与输水管左端之间固定连接有伸缩软管。

7、作为上述方案的改进，还包括有喷头和泵体，喷环上环绕式设有多个喷头，多个喷头均呈30°倾斜朝向刮刀件，输水管左部固定连接有泵体，泵体与套筒固定连接。

8、有益效果是：1、本实用新型通过设置套筒与推杆的滑动连接配合，并利用定位销与螺纹孔的固定，实现了装置作业长度的灵活调节和可靠锁定，能够适应不同深度的锅炉内部空间，确保除垢头能准确到达指定位置，再通过将传动轴与转动轴设计为棱形状的滑动连接结构，既能有效传递电机输出的旋转扭矩，驱动除垢头高速旋转，又能允许推杆在套筒内轴向滑动以调节长度，实现了动力传输与长度调节功能的兼容。

9、2、本实用新型通过在除垢头周围设置多个刮刀座和刮刀件，利用高速旋转的刮刀件对锅炉内壁水垢进行直接刮削，清除方式直接、有效，能够应对各种硬度的水垢，再通过输水管、伸缩软管、喷环和喷头的配合，并配备独立的泵体，能够在除垢过程中同步进行高压水冲洗，倾斜设置的喷头能有效冲刷剥离的碎屑并湿润水垢，防止堵塞、辅助清除。

1.一种热力锅炉内壁除垢装置，其特征在于，包括有套筒（1）、推杆（2）、安装架（3）、电机（4）、传动轴（5）、转动轴（6）、除垢头（10）、刮刀座（11）和刮刀件（12），套筒（1）内侧滑动连接有推杆（2），套筒（1）右端固定连接有安装架（3），安装架（3）内侧右部固定连接有电机（4），电机（4）左侧的输出轴固定连接有传动轴（5），推杆（2）内部转动连接有转动轴（6），转动轴（6）内侧与传动轴（5）滑动连接，且传动轴（5）与转动轴（6）内侧均为棱形状，转动轴（6）左端固定连接有除垢头（10），除垢头（10）上环绕式连接有多个刮刀座（11），每个刮刀座（11）内侧均固定连接有刮刀件（12）。

2.如权利要求1所述的一种热力锅炉内壁除垢装置，其特征在于，还包括有定位销（8），推杆（2）上部开设有多个螺纹孔（7），套筒（1）顶部也开设有一个螺纹孔（7），且套筒（1）上的螺纹孔（7）与推杆（2）上的一个螺纹孔（7）之间螺纹连接有定位销（8）。

3.如权利要求2所述的一种热力锅炉内壁除垢装置，其特征在于，还包括有把手（9），套筒（1）顶部右侧固定连接有把手（9）。

4.如权利要求3所述的一种热力锅炉内壁除垢装置，其特征在于，还包括有固定件（13），套筒（1）前侧固定连接有两个固定件（13）。

5.如权利要求4所述的一种热力锅炉内壁除垢装置，其特征在于，还包括有输水管（14）、接水管（15）、喷环（17）和伸缩软管（16），两个固定件（13）之间固定连接有输水管（14），输水管（14）右端设有接水管（15），推杆（2）左侧套设有喷环（17），喷环（17）与输水管（14）左端之间固定连接有伸缩软管（16）。

6.如权利要求5所述的一种热力锅炉内壁除垢装置，其特征在于，还包括有喷头（18）和泵体（19），喷环（17）上环绕式设有多个喷头（18），多个喷头（18）均呈30°倾斜朝向刮刀件（12），输水管（14）左部固定连接有泵体（19），泵体（19）与套筒（1）固定连接。
