一种锅炉用抗震加固结构的制作方法

本技术涉及锅炉设备，尤其涉及一种锅炉用抗震加固结构。

背景技术：

1、锅炉作为重要的热能动力设备，广泛应用于工业生产和民用供暖领域，鉴于锅炉本体的巨大重量和体积，需要通过外部的钢结构框架进行支撑和固定，这种框架一般由多根立柱和连接在立柱之间的横梁焊接或螺栓连接而成，构成一个基本的承重结构。

2、然而，这种由立柱和横梁简单构成的矩形框架，在受到地震波或设备自身运行产生的横向冲击力时，连接节点处容易产生应力集中，导致整个框架结构发生剪切变形，整体的抗侧移刚度不足，长期往复的载荷作用下，连接部位会出现松动或疲劳损伤，影响了整个支撑系统的稳定性。

3、锅炉本体与支撑框架之间的连接方式较为刚硬，缺乏有效的缓冲和能量耗散环节，当锅炉启动、停止或燃烧不稳定时产生的振动，会无衰减地直接传递给支撑框架，反之，外界的振动也会直接传递给锅炉本体，这种能量的直接传递不仅加剧了框架结构的负担，还对锅炉本体的管口、焊缝等薄弱位置造成持续的冲击，存在安全隐患。

4、现有的锅炉加固方式普遍存在结构刚性与振动耗能机制兼顾不足的核心问题，即单纯的框架加固无法吸收振动能量，而简单的减震措施又无法提供足够的结构刚度，导致锅炉系统在动态载荷下的安全性和可靠性得不到充分保障。

5、因此，本实用新型提出一种锅炉用抗震加固结构，来解决现有技术的不足。

技术实现思路

1、针对现有技术中，锅炉用抗震加固结构存在的支撑框架整体刚性不足、易在横向载荷下变形，且锅炉本体与框架之间缺乏有效减震缓冲机制、振动能量无法被有效吸收耗散的问题，本实用新型旨在提供一种结构经过改良的、能够有效解决上述问题的锅炉用抗震加固结构。

2、本实用新型提供一种锅炉用抗震加固结构，包括锅炉装置，立柱，横梁；以及支撑加固机构和固定防震机构。

3、其中，所述支撑加固机构包括第一连接杆、第二连接杆、万向连接件、夹板、固定板以及固定螺栓，所述固定防震机构包括支撑杆、安装壳、阻尼器、弧形板以及防滑板。

4、并且，所述支撑加固机构设置在所述横梁和所述立柱的夹角处，所述第一连接杆与所述第二连接杆之间通过螺纹旋合的方式连接，所述第一连接杆的底端和所述第二连接杆的顶端分别通过转动连接方式与所述万向连接件连接，所述万向连接件通过固定连接方式与所述夹板连接，所述夹板卡接于所述横梁或所述立柱上，所述固定板容纳于所述夹板内部，所述固定螺栓螺纹贯穿所述夹板并抵接所述固定板；所述固定防震机构通过所述支撑杆固定连接于所述立柱的外壁，所述安装壳的内壁固定连接有所述阻尼器，所述阻尼器远离所述安装壳内壁的一端固定连接于所述弧形板，所述弧形板的内侧壁固定连接有所述防滑板，所述防滑板远离所述弧形板的一侧表面与所述锅炉装置的外壁紧密贴合。

5、优选的，所述第一连接杆与所述第二连接杆位于同一轴线上，所述第一连接杆的外表面设置有外螺纹，所述第二连接杆的内部开设有内螺纹孔，所述第一连接杆的螺纹端插入所述第二连接杆的内螺纹孔中形成可调节长度的螺纹配合。

6、优选的，所述夹板呈现u型槽状结构，所述夹板的内宽设计为大于所述横梁的宽度或所述立柱的宽度，使得所述夹板能够便捷地套设在所述横梁或所述立柱的外部。

7、优选的，所述固定螺栓设置有两个，两个所述固定螺栓分别螺纹贯穿所述夹板的前侧壁以及后侧壁，所述固定板被夹持于两个所述固定螺栓的末端之间，通过旋转所述固定螺栓可推动所述固定板夹紧所述横梁或所述立柱。

8、优选的，所述安装壳呈现一端开口的空腔结构，所述安装壳的开口朝向所述锅炉装置，所述阻尼器容纳于所述安装壳的空腔内部，为所述阻尼器提供了安装空间和保护。

9、优选的，所述阻尼器的数量为至少两个，至少两个所述阻尼器关于所述安装壳的中心轴线对称分布，并且所述阻尼器均与所述弧形板的外壁固定连接，此种对称布置保证了力的传递更为平稳。

10、优选的，所述弧形板的曲率半径与所述锅炉装置的外壁曲率半径相适配，以确保两者能够大面积接触，所述防滑板主要由橡胶或硅胶等弹性耐磨材料制成，并且所述防滑板的表面还设置有防滑纹路，用于增大摩擦系数并保护所述锅炉装置的表面。

11、优选的，所述支撑加固机构相对于所述横梁与所述立柱所形成的直角呈45度至60度的倾斜角度进行安装，使得所述立柱、所述横梁以及所述支撑加固机构共同围成一个高强度的三角形稳定结构。

12、本实用新型具有如下有益效果：

13、1、本实用新型，通过设置由第一连接杆、第二连接杆及万向连接件组成的支撑加固机构，在锅炉外部框架的横梁与立柱之间形成了稳固的三角形斜撑结构，解决了现有技术中锅炉外部框架连接刚性不足、在振动或地震载荷下易发生变形的问题，达到了显著提升整体结构刚度和抗侧移能力，有效分散载荷，防止框架节点应力集中损坏的效果。

14、2、本实用新型，通过在立柱上安装固定防震机构，并使机构前端的阻尼器和防滑板抵接于锅炉装置的外壁，解决了现有技术中锅炉本体与支撑框架之间缺乏柔性缓冲和能量耗散机制的问题，达到了能够主动吸收锅炉运行时产生的振动能量，将动能高效转化为热能耗散，大幅降低振动对锅炉本体及连接管道的冲击，从而提高设备运行稳定性和安全性的效果。

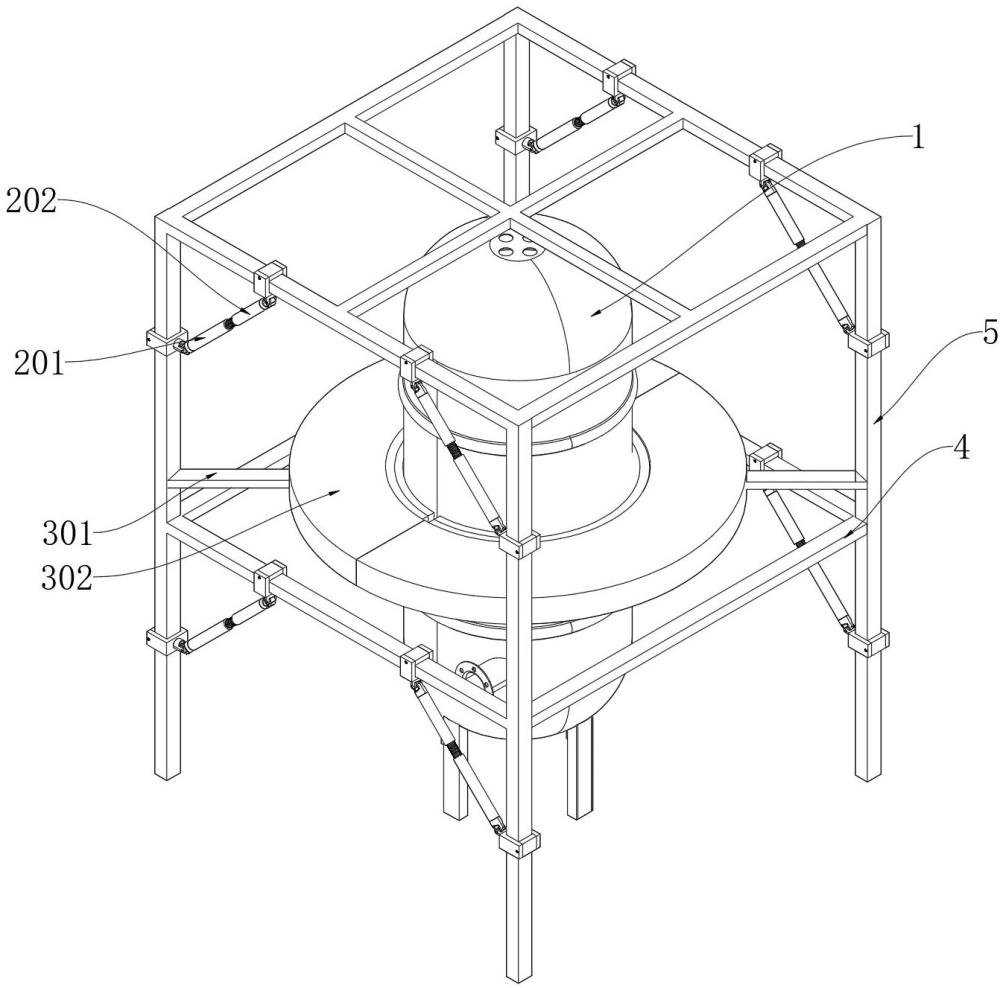

1.一种锅炉用抗震加固结构，包括：锅炉装置（1），所述锅炉装置（1）的周围设置有立柱（5），多个所述立柱（5）的相邻一侧均固定连接有横梁（4）；

2.根据权利要求1所述的一种锅炉用抗震加固结构，其特征在于，所述支撑加固机构（2）通过位于上方的所述夹板（204）卡接于所述横梁（4）的底壁，以及通过位于下方的所述夹板（204）卡接于所述立柱（5）的外壁，从而在所述横梁（4）与所述立柱（5）之间形成斜向支撑。

3.根据权利要求2所述的一种锅炉用抗震加固结构，其特征在于，所述夹板（204）的内壁贴紧所述横梁（4）的底壁或所述立柱（5）的外壁，并通过所述固定螺栓（206）将所述固定板（205）安装在所述夹板（204）的内部以实现紧固。

4.根据权利要求1所述的一种锅炉用抗震加固结构，其特征在于，所述阻尼器（303）的数量为两个，两个所述阻尼器（303）关于所述安装壳（302）的中心轴线对称分布。

5.根据权利要求1所述的一种锅炉用抗震加固结构，其特征在于，所述防滑板（305）的内表面与所述锅炉装置（1）的外壁之间通过摩擦力连接。

6.根据权利要求1所述的一种锅炉用抗震加固结构，其特征在于，所述第二连接杆（202）的顶端以及所述第一连接杆（201）的底端与所述万向连接件（203）的连接方式为球铰连接。

7.根据权利要求3所述的一种锅炉用抗震加固结构，其特征在于，所述夹板（204）呈u型结构，所述固定螺栓（206）螺纹贯穿所述夹板（204）的两个侧壁，所述固定螺栓（206）的末端用于抵接所述固定板（205）。

8.根据权利要求1所述的一种锅炉用抗震加固结构，其特征在于，所述固定防震机构（3）在所述立柱（5）的四周均有布置。
