蒸汽产生设备及电器的制作方法

本发明涉及家用电器，具体涉及一种蒸汽产生设备及电器。

背景技术：

1、目前，蒸烤箱、蒸箱等设备在产生蒸汽时，会在内胆内部留下水垢，水垢会影响蒸烤箱、蒸箱等设备的工作效率，因此需要用户每过一段时间就需要对水垢进行清除。

2、部分设备设置有提示装置，提示装置用于在固定时间提醒用户进行除垢。由于不同的用户对设备的使用情况不同，因此在提示装置发出提示信息时，会出现不需要除垢，甚至水垢已经在内胆累积较厚，甚至堵塞管道的情况，严重影响用户的使用体验。

技术实现思路

1、有鉴于此，本发明提供了一种蒸汽产生设备及电器，以解决无法及时提醒用户进行除垢的问题。

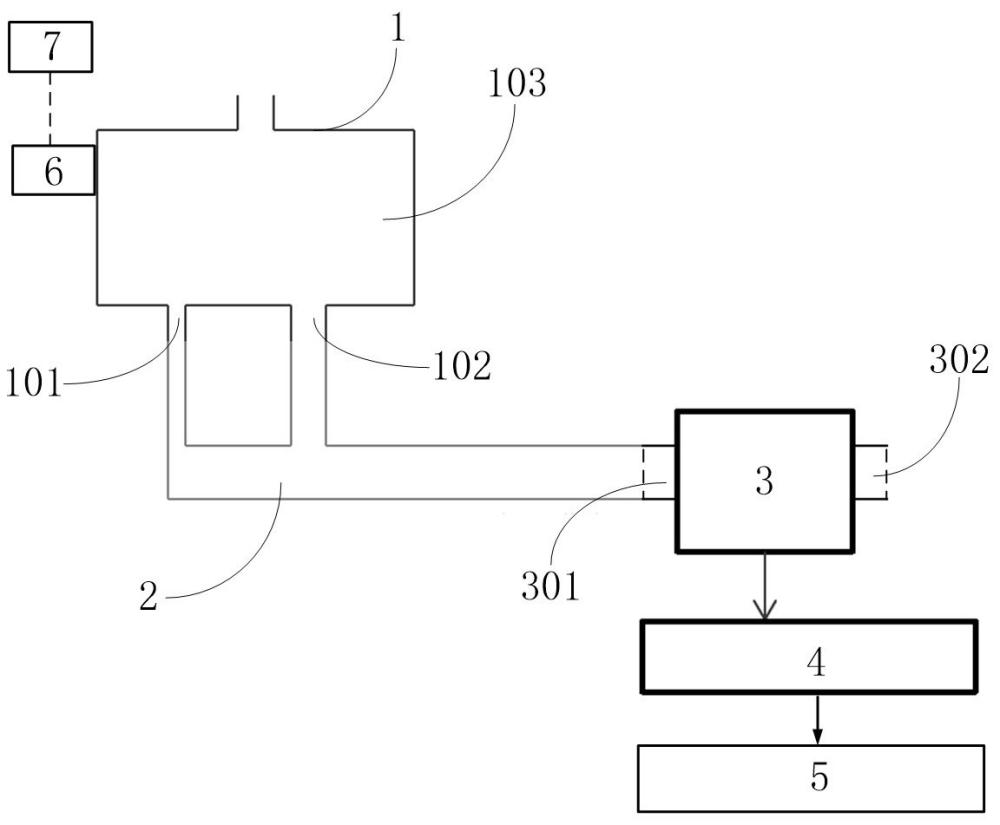

2、第一方面，本发明提供了一种蒸汽产生设备，该蒸汽产生设备包括：

3、蒸汽发生器，设置有内胆以及与内胆连通的第一出水口、第二出水口；

4、排水管，排水管的一端与第一出水口、第二出水口连通；

5、排水泵，设置有进水口和排水口，进水口与排水管的另一端连通，排水口用于排出废水；

6、第一出水口的内径小于第二出水口的内径，第二出水口的内径小于进水口的内径，且第一出水口的内径与第二出水口的内径之和大于进水口的内径；

7、电流检测单元，与排水泵电连接；电流检测单元用于检测排水泵在运行时的实际电流值；

8、提示单元，与电流检测单元通信连接；

9、当电流检测单元检测到实际电流值大于第一过载电流值时，提示单元产生第一提示信息，第一提示信息用于表征第一出水口刚好被水垢堵塞。

10、有益效果：本技术方案通过限定第一出水口、第二出水口、排水泵进水口三者内径的大小关系，仅依靠排水泵的运行电流变化即可实时反馈水垢的堵塞程度，而第一出水口、第二出水口的水垢堵塞程度与内胆的水垢累积程度同步，因此可以通过排水泵的运行电流变化实时反馈内胆的水垢累积程度。并且，本方案无需额外设置压力传感器和水位传感器，相较于传统的固定计时除垢方案，能够适配不同硬度水质使用场景。在水垢堵塞第一出水口时，蒸汽发生器仅依靠第二出水口排水，由于第二出水口的内径小于进水口的内径，使得进水流量大于出水，从而管路内部具有一定的压力，并出现高压回水的情况，因此会持续反向阻挡排水泵运转。此时排水泵过载，电流检测单元检测到实际电流值大于第一过载电流值，提示单元产生第一提示信息，提示用户及时进行除垢。这样的话，用户可以及时对蒸汽发生器进行除垢，避免水垢大量堆积造成管路堵塞、排水失效、烹饪效果变差等问题，提高了用户的使用体验。

11、在一种可选的实施方式中，电流检测单元存储有排水泵的基准电流值，基准电流值与第一过载电流值成正比，且基准电流值小于第一过载电流值。

12、有益效果：本实施例中电流检测单元存储有排水泵的基准电流值，使得每个排水泵均有各自对应的基准电流值，并且第一过载电流值与基准电流值对应成正比，使得排水泵在出厂或首次使用时可自动完成基准电流值的校准，这样可以能够适配不同规格的排水泵，可以消除因排水泵参数偏差带来的误触发、漏触发问题，在一定程度上，可以提升水垢堵塞判断的精准度。

13、在一种可选的实施方式中，当实际电流值大于基准电流值，且小于第一过载电流值时，提示单元还产生第二提示信息，第二提示信息用于表征实际电流值的数值，且实际电流值与内胆中的水垢积累量成正比。

14、有益效果：在本实施例中，由于实际电流值没有大于第一过载电流值，因此提示单元不会提醒用户进行除垢。但是此时提示单元产生了第二提示信息，用户可以根据第二提示信息实时了解水垢累积的轻重程度，这样的话，用户可以根据自身的实际需求来决定是否进行除垢。并且，由于每个地区的水质不同，在水质较差的地方，水垢累积速度较快，在水质较好的地方，水垢累积速度较慢。因此，用户可以在水垢轻度附着阶段即可提前开展简易维护，避免水垢持续增厚为重度堵塞，这样可以减少排水泵长期过载运行的损耗，延长蒸汽发生器、排水管、排水泵整体的使用寿命。

15、在一种可选的实施方式中，当实际电流值大于第二过载电流值时，提示单元产生第三提示信息，第三提示信息用于表征第一出水口被水垢堵塞，第二出水口存在水垢；其中，第二过载电流值大于第一过载电流值。

16、有益效果：本实施例设置了第二过载电流值，当实际电流超过该阈值时，输出第三提示信息，此时说明第一出水口已经被水垢堵塞，第二出水口存在水垢，并且内胆内部的水垢也较多。这样的话，可以让用户区分第一出水口被堵塞的轻度故障，与第一出水口已经被水垢堵塞，第二出水口存在水垢的重度堵塞风险，实现分别告警提醒，提示用户需要及时开展深度除垢作业，避免蒸汽产生设备发生故障。

17、在一种可选的实施方式中，当实际电流值为排水泵的空载电流值时，提示单元产生第四提示信息，第四提示信息用于表征排水泵处于空载状态，此时第一出水口与第二出水口均被水垢堵塞。

18、有益效果：本实施例还设置了空载电流值，当实际电流值为排水泵的空载电流值时，输出第三提示信息，此时说明第一出水口与第二出水口均被水垢堵塞，由于排水管内部没有水，因此导致排水泵的负载瞬间消失，从而出现空载的情况。用户在收到第四提示信息之后，需要进行除垢作业，否则蒸汽产生设备无法使用。

19、在一种可选的实施方式中，蒸汽产生设备还包括加热单元，加热单元设置在内胆中，并与提示单元通信连接；当提示单元生成第四提示信息时，加热单元停止运行。

20、有益效果：本实施例将加热单元与提示单元通信连接，在收到第四提示信息时，说明第一出水口与第二出水口均被水垢堵塞，内胆的两个出水口完全堵死后无法正常排水，同时内胆内部的水垢较多，若持续加热容易引发安全隐患，因此需要将加热单元停止运行。同时，本实施例将加热单元停止运行，保护内胆加热组件不受高温干烧损伤，提升设备使用安全性。

21、在一种可选的实施方式中，蒸汽产生设备还包括：

22、除垢单元，设置有输出口，输出口与内胆连通；除垢单元用于向内胆中输出除垢液，对内胆中的水垢进行清除。

23、有益效果：本实施例设置了可向内胆输送除垢液的除垢单元，用户在收到各类提示信息后，无需拆卸内胆、排水管，也无需手动清洗内胆、排水管，在用户启动除垢单元后，除垢单元可自主输出除垢液来溶解内胆与出水口附着水垢，大幅降低用户除垢操作难度，简化水垢清理流程，提升设备使用便捷性，高效清除水路内部顽固水垢。

24、在一种可选的实施方式中，蒸汽产生设备还包括：

25、控制面板，与除垢单元通信连接；控制面板用于向除垢单元发出启动信号，除垢单元在接收到启动信号后，向内胆中输出除垢液。

26、有益效果：本实施例设置了可控制除垢单元启停的控制面板，可以为用户提供人机交互的可视化操作入口，用户可自主通过控制面板主动触发除垢流程，自由把控除垢作业时机，简化了用户的操作，便于用户使用。

27、在一种可选的实施方式中，当除垢单元完成一次除垢作业后，蒸汽产生设备启动排水泵进行稳态运行，重新采集当前基准电流值，将原有基准电流值更新为当前基准电流值，并对当前基准电流值进行存储。

28、有益效果：本实施例中单次除垢作业完成后，自动重新采集并更新存储基准电流值，每次水垢清理完毕后，水路恢复洁净状态，设备自动刷新标准电流基准，能够抵消长期使用过程中因排水泵老化、水垢残留带来的基准电流漂移问题，保证长期使用下水垢检测阈值始终接近管路的真实工况，长期稳定维持水垢检测的精度，避免设备使用后期出现误报警、不报警的失效问题。

29、第二方面，本发明还提供了一种电器，该电器包括：如上述任一项实施方式所述的蒸汽产生设备；电器至少为蒸烤箱或蒸箱。
