一种疏水箱喷淋装置的制作方法

本技术涉及疏水箱喷淋，具体为一种疏水箱喷淋装置。

背景技术：

1、疏水箱喷淋是一种应用于热力系统的节能技术，通过在疏水箱或扩容器内喷射冷却水，实现高温疏水的降温、余热回收及废气处理；

2、例如公告号为cn221944179u的中国授权专利（一种用于余热发电系统的疏水箱）：包括疏水箱本体、喷淋头、节流孔板、蒸汽孔和喷淋管，所述疏水箱本体是用于蒸汽回收的密封容器，所述喷淋头、节流孔板和蒸汽孔均在疏水箱本体内部，所述喷淋头通过喷淋管固定在节流孔板上方，所述节流孔板固定在距离水箱顶部400mm的位置。本实用新型所述的一种用于余热发电系统的疏水箱，通过喷淋头、节流孔板、蒸汽孔、喷淋管、水箱、水泵与出水管之间的相互配合，增加蒸汽与水雾的接触面积的方式，将蒸汽的回收率由30％提高至75％左右，并将新水的使用量由30t/天降低至15t/天，有效降低了生产成本，并且解决了水箱震动，导致水箱使用寿命低，存在伤人的安全隐患的问题。

3、但是，现有疏水箱喷淋由除盐水供给，操作阀门较高，人员调整高处作业危险性较大，达不到综合利用，并且导致疏水箱排汽冒汽量大时为减少冒汽，人员无法及时调整，且使用除盐水量较大，管道相互之间通过法兰连接，法兰连接处不是密封形式，容易受外力损坏，导致连接处漏水；因此，不满足现有的需求，对此我们提出了一种疏水箱喷淋装置。

技术实现思路

1、本实用新型的目的在于提供一种疏水箱喷淋装置，以解决上述背景技术中提出的现有疏水箱喷淋由除盐水供给，操作阀门较高，人员调整高处作业危险性较大，达不到综合利用，并且导致疏水箱排汽冒汽量大时为减少冒汽，人员无法及时调整，且使用除盐水量较大，管道相互之间通过法兰连接，法兰连接处不是密封形式，容易受外力损坏，导致连接处漏水的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种疏水箱喷淋装置，包括：喷头管道，所述喷头管道的下表面设置有喷头，所述喷头管道一端上表面设置有喷淋管道，所述喷淋管道的上端设置有连通管道，所述连通管道的一端设置有疏水泵，所述喷淋管道和连通管道的连接端与连通管道和疏水泵的连接端均设置有法兰，所述法兰的外部设置有防护组件，所述防护组件包括压板和插板，且压板和插板采用对插的方式对法兰进行防护。

3、优选的，所述插板的上表面设置有第一管道槽，且第一管道槽上下贯穿插板，并且第一管道槽的一端是开口形式，所述压板的上表面设置有第二管道槽，且第二管道槽上下贯穿压板，并且压板的一端是开口形式。

4、优选的，所述第一管道槽的内壁设置有连接插槽，且法兰的一侧插入到连接插槽内部，插板通过连接插槽套在法兰一侧外部。

5、优选的，所述第二管道槽的内壁设置有下压连接槽，且插板的一侧插入下压连接槽内部，压板通过下压连接槽套在插板的外部。

6、优选的，所述插板的两端均设置有第二安装凸座，所述插板两端的侧表面均设置有第一安装凸座，且插板插入下压连接槽后，第一安装凸座与第二安装凸座上下对齐。

7、优选的，所述第一安装凸座和第二安装凸座的上表面均设置有螺栓孔，且螺栓孔上下贯穿第一安装凸座和第二安装凸座，所述第二安装凸座的上端设置有固定螺栓，所述固定螺栓的一端沿着螺栓孔插入后穿过第一安装凸座和第二安装凸座后螺纹连接螺母。

8、优选的，所述连通管道的一侧设置有分流管道，且分流管道设置有多个。

9、与现有技术相比，本实用新型的有益效果是：

10、（1）、本实用新型通过在喷淋管道和疏水泵之间设置连通管道，通过疏水泵对疏水箱回收水进行引流，并且连通管道通过多个分流管道可将疏水箱回收水分别引到连接锅炉上水、高压除氧器使用，还通过喷淋管道直接将回流水打至喷头管道，作为疏水箱喷淋用水，降低除盐水用量，减少人员操作量及危险性，从而达到疏水箱疏水回收利用的目的，解决了现有疏水箱喷淋由除盐水供给，操作阀门较高，人员调整高处作业危险性较大，达不到综合利用，并且导致疏水箱排汽冒汽量大时为减少冒汽，人员无法及时调整，且使用除盐水量较大的问题。

11、（2）、通过在法兰连接处的外部设置防护组件，防护组件的插板通过连接插槽套在法兰一侧外部，压板通过下压连接槽套在插板的外部，对插板进行限位和挤压，同时也对法兰外露的部分进行挤压，此时的第一安装凸座与第二安装凸座上下对齐，通过固定螺栓外接螺母进行固定，这样就通过压板和插板对法兰进行外部保护，避免碰撞损坏，从而防止漏水，提高安全性和防护性。

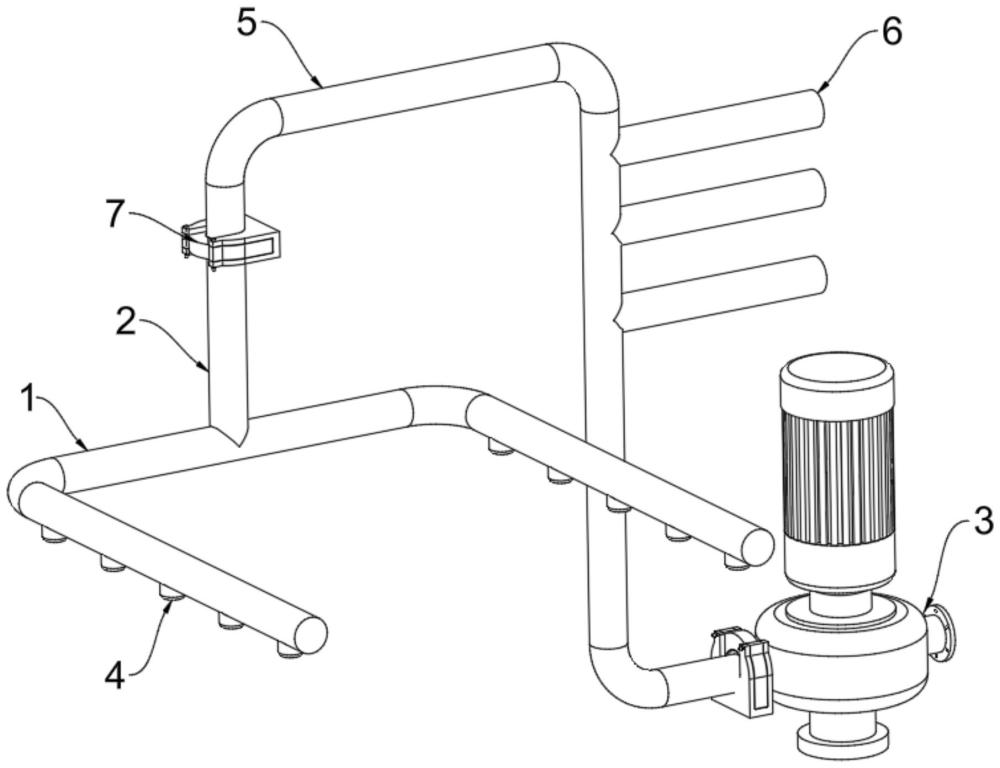

1.一种疏水箱喷淋装置，包括喷头管道（1），所述喷头管道（1）的下表面设置有喷头（4），其特征在于：所述喷头管道（1）一端上表面设置有喷淋管道（2），所述喷淋管道（2）的上端设置有连通管道（5），所述连通管道（5）的一端设置有疏水泵（3），所述喷淋管道（2）和连通管道（5）的连接端与连通管道（5）和疏水泵（3）的连接端均设置有法兰（19），所述法兰（19）的外部设置有防护组件（7），所述防护组件（7）包括压板（8）和插板（9），且压板（8）和插板（9）采用对插的方式对法兰（19）进行防护。

2.根据权利要求1所述的一种疏水箱喷淋装置，其特征在于：所述插板（9）的上表面设置有第一管道槽（12），且第一管道槽（12）上下贯穿插板（9），并且第一管道槽（12）的一端是开口形式，所述压板（8）的上表面设置有第二管道槽（13），且第二管道槽（13）上下贯穿压板（8），并且压板（8）的一端是开口形式。

3.根据权利要求2所述的一种疏水箱喷淋装置，其特征在于：所述第一管道槽（12）的内壁设置有连接插槽（11），且法兰（19）的一侧插入到连接插槽（11）内部，插板（9）通过连接插槽（11）套在法兰（19）一侧外部。

4.根据权利要求2所述的一种疏水箱喷淋装置，其特征在于：所述第二管道槽（13）的内壁设置有下压连接槽（14），且插板（9）的一侧插入下压连接槽（14）内部，压板（8）通过下压连接槽（14）套在插板（9）的外部。

5.根据权利要求1所述的一种疏水箱喷淋装置，其特征在于：所述插板（9）的两端均设置有第二安装凸座（17），所述插板（9）两端的侧表面均设置有第一安装凸座（15），且插板（9）插入下压连接槽（14）后，第一安装凸座（15）与第二安装凸座（17）上下对齐。

6.根据权利要求5所述的一种疏水箱喷淋装置，其特征在于：所述第一安装凸座（15）和第二安装凸座（17）的上表面均设置有螺栓孔（16），且螺栓孔（16）上下贯穿第一安装凸座（15）和第二安装凸座（17），所述第二安装凸座（17）的上端设置有固定螺栓（10），所述固定螺栓（10）的一端沿着螺栓孔（16）插入后穿过第一安装凸座（15）和第二安装凸座（17）后螺纹连接螺母（18）。

7.根据权利要求1所述的一种疏水箱喷淋装置，其特征在于：所述连通管道（5）的一侧设置有分流管道（6），且分流管道（6）设置有多个。
