一种燃煤机组回热疏水系统的制作方法

本发明涉及燃煤机组，尤其涉及一种燃煤机组回热疏水系统。

背景技术：

1、当前，我国统一电力市场体系正由初步建成阶段向基本建成阶段加速推进，全国可再生能源装机占比已突破60%，发电量占比已接近40%，新能源新增发电量已实现对全社会用电增量的全覆盖。为保障新能源电力充分消纳，燃煤发电机组需常态化参与深度调峰运行。现有燃煤机组回热系统中，高压加热器用于提高给水温度，且其工作过程中产生的疏水普遍采用逐级自流布置方式。当燃煤机组处于中高负荷区间时，疏水回路压差充足，3号高压加热器疏水流通顺畅，水位稳定。

2、但是，随着燃煤机组滑压运行以及负荷降低，3号高压加热器与除氧器之间的工作压差呈持续减小的趋势，当燃煤机组负荷降至30%tha左右以进行深度调峰工况时，该工作压差已不足以克服疏水液位差及管路、阀门流动阻力，导致3号高压加热器出现疏水不畅的现象，从而不仅容易引发3号高压加热器内水位剧烈波动，且使得事故疏水阀频繁开启动作，3号高压加热器内的事故疏水直接排入疏水扩容器，会造成大量回热热量损失，显著降低机组热经济性。同时，事故疏水阀长期受汽水介质冲刷侵蚀，其阀芯易出现磨损、泄漏等问题，不仅带来设备安全运行风险，还严重制约燃煤机组深度调峰的灵活性与可靠性。

技术实现思路

1、本发明的目的在于提供一种燃煤机组回热疏水系统，该燃煤机组回热疏水系统能够在燃煤机组深度调峰时保证疏水通畅，解决了低负荷工况下3号高压加热器疏水自流不畅的问题，也避免了疏水热量和工质的损失。

2、为达此目的，本发明采用以下技术方案：

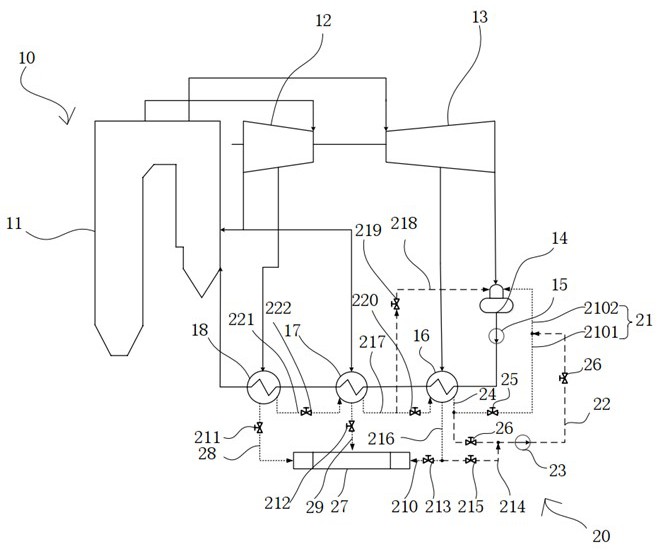

3、一种燃煤机组回热疏水系统，包括：高压抽汽回热组件，所述高压抽汽回热组件包括锅炉、汽轮机、除氧器、给水泵、1号高压加热器、2号高压加热器以及3号高压加热器，所述锅炉的蒸汽出口、所述汽轮机、所述除氧器、所述给水泵、所述3号高压加热器、所述2号高压加热器、所述1号高压加热器和所述锅炉的给水进口依次连接并形成抽汽回热回路；疏水回流组件，所述疏水回流组件包括第一压差疏水管路、第一旁通疏水管路和疏水泵，所述第一压差疏水管路和所述第一旁通疏水管路均可选择地连通在所述3号高压加热器的正常疏水排出口和所述除氧器之间，所述疏水泵设于所述第一旁通疏水管路上；所述燃煤机组回热疏水系统具有所述3号高压加热器疏水回流压差充足的第一工况和疏水回流压差不足的第二工况，所述第一工况下，所述3号高压加热器内疏水通过所述第一压差疏水管路回流至所述除氧器内，所述第二工况下，所述3号高压加热器内疏水在所述疏水泵的作用下通过所述第一旁通疏水管路回流至所述除氧器内。

4、作为优选，所述疏水回流组件还包括正常疏水总管，所述正常疏水总管的一端与所述3号高压加热器的正常疏水排出口连通，另一端同时与所述第一压差疏水管路的一端和所述第一旁通疏水管路的一端连通，所述第一压差疏水管路上设有第一压差疏水控制阀，所述第一旁通疏水管路上设有第一旁通疏水控制阀。

5、作为优选，所述第一压差疏水管路包括相互连通的第一管段和第二管段，所述第一管段远离所述第二管段的一端与所述正常疏水总管的另一端连通，所述第二管段远离所述第一管段的一端与所述除氧器连通；所述第一旁通疏水管路远离所述正常疏水总管的另一端连通在所述第一管段和所述第二管段的连通处，所述第一压差疏水控制阀设于所述第一管段上。

6、作为优选，所述第一旁通疏水控制阀设有两个，其中一个所述第一旁通疏水控制阀设于所述疏水泵的上游，另一个所述第一旁通疏水控制阀设于所述疏水泵的下游。

7、作为优选，所述燃煤机组回热疏水系统还包括疏水扩容器，所述1号高压加热器、所述2号高压加热器和所述3号高压加热器的危机疏水排出口均与所述疏水扩容器可选择地连通。

8、作为优选，所述疏水扩容器上设有第一疏水进口、第二疏水进口和第三疏水进口，所述1号高压加热器的危机疏水排出口与所述第一疏水进口之间通过第一危机疏水管路连通，所述2号高压加热器的危机疏水排出口与所述第二疏水进口之间通过第二危机疏水管路连通，所述3号高压加热器的危机疏水排出口与所述第三疏水进口之间通过第三危机疏水管路连通；所述第一危机疏水管路上设有第一危机疏水控制阀，所述第二危机疏水管路上设有第二危机疏水控制阀，所述第三危机疏水管路上设有第三危机疏水控制阀。

9、作为优选，所述疏水回流组件还包括第四危机疏水管路，所述第四危机疏水管路的一端与所述3号高压加热器的危机疏水排出口连通，所述第四危机疏水管路的另一端与所述第一旁通疏水管路连通，所述第四危机疏水管路上设有第四危机疏水控制阀。

10、作为优选，所述疏水回流组件还包括第一旁通疏水控制阀，所述第一旁通疏水控制阀设于所述第一旁通疏水管路上，并设于所述疏水泵的上游，所述第四危机疏水管路与所述第一旁通疏水管路的连通点位于所述第一旁通疏水控制阀和所述疏水泵之间。

11、作为优选，所所述疏水回流组件还包括危机疏水总管，所述危机疏水总管的一端与所述3号高压加热器的危机疏水排出口连通，另一端同时与第三危机疏水管路的一端和所述第四危机疏水管路的一端连通，所述第三危机疏水管路的另一端与所述疏水扩容器连通。

12、作为优选，所述疏水回流组件还包括第二压差疏水管路和第二旁通疏水管路，所述第二压差疏水管路连通在所述2号高压加热器和所述3号高压加热器之间，所述第二旁通疏水管路可选择地连通在所述第二压差疏水管路和所述除氧器之间，所述第二旁通疏水管路上设有第二旁通疏水控制阀。

13、本发明的有益效果：

14、本发明提供的燃煤机组回热疏水系统包括高压抽汽回热组件和疏水回流组件，高压抽汽回热组件包括锅炉、汽轮机、除氧器、给水泵、1号高压加热器、2号高压加热器以及3号高压加热器，锅炉的蒸汽出口、汽轮机、除氧器、给水泵、3号高压加热器、2号高压加热器、1号高压加热器和锅炉的给水进口依次连接并形成抽汽回热回路，疏水回流组件包括第一压差疏水管路、第一旁通疏水管路和疏水泵，第一压差疏水管路和第一旁通疏水管路均可选择地连通在3号高压加热器的正常疏水排出口和除氧器之间，疏水泵设于第一旁通疏水管路上。燃煤机组回热疏水系统具有3号高压加热器疏水回流压差充足的第一工况和疏水回流压差不足的第二工况，第一工况下，3号高压加热器内疏水通过第一压差疏水管路回流至除氧器内，第二工况下，3号高压加热器内疏水在疏水泵的作用下通过第一旁通疏水管路回流至除氧器内。该燃煤机组回热疏水系统通过设置第一旁通疏水管路和疏水泵，能够在机组深度调峰过程中将3号高压加热器中的疏水引至除氧器，并回收工质以及疏水中热量，从而保证了疏水通畅，避免了疏水热量损失。

1.一种燃煤机组回热疏水系统，其特征在于，包括：

2.根据权利要求1所述的燃煤机组回热疏水系统，其特征在于，所述疏水回流组件（20）还包括正常疏水总管（24），所述正常疏水总管（24）的一端与所述3号高压加热器（16）的正常疏水排出口连通，另一端同时与所述第一压差疏水管路（21）的一端和所述第一旁通疏水管路（22）的一端连通，所述第一压差疏水管路（21）上设有第一压差疏水控制阀（25），所述第一旁通疏水管路（22）上设有第一旁通疏水控制阀（26）。

3.根据权利要求2所述的燃煤机组回热疏水系统，其特征在于，所述第一压差疏水管路（21）包括相互连通的第一管段（2101）和第二管段（2102），所述第一管段（2101）远离所述第二管段（2102）的一端与所述正常疏水总管（24）的另一端连通，所述第二管段（2102）远离所述第一管段（2101）的一端与所述除氧器（14）连通；

4.根据权利要求2所述的燃煤机组回热疏水系统，其特征在于，所述第一旁通疏水控制阀（26）设有两个，其中一个所述第一旁通疏水控制阀（26）设于所述疏水泵（23）的上游，另一个所述第一旁通疏水控制阀（26）设于所述疏水泵（23）的下游。

5.根据权利要求1所述的燃煤机组回热疏水系统，其特征在于，所述燃煤机组回热疏水系统还包括疏水扩容器（27），所述1号高压加热器（18）、所述2号高压加热器（17）和所述3号高压加热器（16）的危机疏水排出口均与所述疏水扩容器（27）可选择地连通。

6.根据权利要求5所述的燃煤机组回热疏水系统，其特征在于，所述疏水扩容器（27）上设有第一疏水进口、第二疏水进口和第三疏水进口，所述1号高压加热器（18）的危机疏水排出口与所述第一疏水进口之间通过第一危机疏水管路（28）连通，所述2号高压加热器（17）的危机疏水排出口与所述第二疏水进口之间通过第二危机疏水管路（29）连通，所述3号高压加热器（16）的危机疏水排出口与所述第三疏水进口之间通过第三危机疏水管路（210）连通；

7.根据权利要求5所述的燃煤机组回热疏水系统，其特征在于，所述疏水回流组件（20）还包括第四危机疏水管路（214），所述第四危机疏水管路（214）的一端与所述3号高压加热器（16）的危机疏水排出口连通，所述第四危机疏水管路（214）的另一端与所述第一旁通疏水管路（22）连通，所述第四危机疏水管路（214）上设有第四危机疏水控制阀（215）。

8.根据权利要求7所述的燃煤机组回热疏水系统，其特征在于，所述疏水回流组件（20）还包括第一旁通疏水控制阀（26），所述第一旁通疏水控制阀（26）设于所述第一旁通疏水管路（22）上，并设于所述疏水泵（23）的上游，所述第四危机疏水管路（214）与所述第一旁通疏水管路（22）的连通点位于所述第一旁通疏水控制阀（26）和所述疏水泵（23）之间。

9.根据权利要求8所述的燃煤机组回热疏水系统，其特征在于，所述疏水回流组件（20）还包括危机疏水总管（216），所述危机疏水总管（216）的一端与所述3号高压加热器（16）的危机疏水排出口连通，另一端同时与第三危机疏水管路（210）的一端和所述第四危机疏水管路（214）的一端连通，所述第三危机疏水管路（210）的另一端与所述疏水扩容器（27）连通。

10.根据权利要求1-9中任一项所述的燃煤机组回热疏水系统，其特征在于，所述疏水回流组件（20）还包括第二压差疏水管路（217）和第二旁通疏水管路（218），所述第二压差疏水管路（217）连通在所述2号高压加热器（17）和所述3号高压加热器（16）之间，所述第二旁通疏水管路（218）可选择地连通在所述第二压差疏水管路（217）和所述除氧器（14）之间，所述第二旁通疏水管路（218）上设有第二旁通疏水控制阀（219）。
