自适应稳压蒸汽分汽包的制作方法

本技术涉及分汽包，更具体地说，涉及自适应稳压蒸汽分汽包。

背景技术：

1、在工业生产领域，蒸汽作为一种重要的能源载体，被广泛应用于供热、动力驱动、工艺加热等多个环节。蒸汽分配系统作为连接蒸汽源与各用汽设备的关键枢纽，其性能的优劣直接影响到整个工业生产过程的稳定性、效率以及能源利用的合理性。传统的蒸汽分汽包作为蒸汽分配系统的核心设备，在长期的应用实践中逐渐暴露出一系列亟待解决的问题。

2、传统蒸汽分汽包在运行过程中，由于蒸汽源的供汽量不稳定、用汽设备的启停频繁以及管道阻力变化等因素的影响，极易导致进入分汽包的蒸汽压力产生较大幅度的波动。这种压力波动不仅会影响用汽设备的正常运行，导致设备工作效率下降、产品质量不稳定，还可能对设备造成损坏，缩短设备的使用寿命。例如，在一些化工生产过程中，蒸汽压力的突然升高或降低可能会破坏反应体系的平衡，影响化学反应的进行，从而降低产品的产量和质量；在纺织印染行业，蒸汽压力的不稳定会导致织物的染色不均匀，影响产品的外观品质。

3、传统分汽包在蒸汽分配方面存在明显的不足，往往难以实现各出汽管道蒸汽流量的均匀分配。这主要是由于分汽包内部结构设计不够合理，缺乏有效的蒸汽缓冲和均流装置。在实际运行中，靠近蒸汽入口的出汽管道蒸汽流量较大，而远离入口的管道蒸汽流量则较小，导致各用汽设备获得的蒸汽量不一致，无法满足生产工艺对蒸汽参数的严格要求。例如，在多台锅炉并联运行的供热系统中，如果分汽包不能均匀分配蒸汽，可能会导致部分锅炉负荷过重，而部分锅炉则处于低负荷运行状态，降低了整个供热系统的运行效率和能源利用率

4、因此，本申请提供了自适应稳压蒸汽分汽包，以解决上述背景技术中提出的问题。

技术实现思路

1、1.要解决的技术问题

2、针对现有技术中存在的问题，本实用新型的目的在于提供自适应稳压蒸汽分汽包，它可以实现对进入的蒸汽进行缓冲，使得蒸汽进入蒸汽包内更加稳定。

3、2.技术方案

4、为解决上述问题，本实用新型采用如下的技术方案。

5、自适应稳压蒸汽分汽包，包括分汽包主体，所述分汽包主体上端安装有进气管，所述分汽包主体右端安装有多个均匀分布的出气管，所述分汽包主体内壁固定连接有导板和固定板，所述固定板位于导板右侧，所述分汽包主体内设有缓冲板，所述缓冲板与固定板之间固定连接有两个相互对称的弹簧，所述缓冲板外端开凿有安装孔，所述安装孔内壁固定连接有缓冲膜，所述缓冲膜外端开凿有多个均匀分布的通孔，所述通孔内壁连接有多个相互抵紧的通孔，可以实现对进入的蒸汽进行缓冲，使得蒸汽进入蒸汽包内更加稳定。

6、作为本实用新型再进一步的方案：其中，所述分汽包主体底端安装有排污管，所述排污管上安装有排污阀，通过设置排污管，可以方便技术人员定期将分汽包主体内残留的水和水垢排出。

7、作为本实用新型再进一步的方案：其中，所述缓冲板外端固定连接有密封层，通过设置密封层，可以提高缓冲板与分汽包主体内壁的密封效果，从而使得蒸汽不易从缓冲板与分汽包主体的缝隙泄露。

8、作为本实用新型再进一步的方案：其中，所述弹簧由不锈钢材料制成，所述弹簧表面设有防锈漆，通过使用不锈钢材料制作弹簧并在其表面设置防锈漆，可以使得弹簧不易被锈蚀，提高了弹簧的使用寿命。

9、作为本实用新型再进一步的方案：其中，所述缓冲板与固定板内部设有磁铁块，两个所述磁铁块相互排斥，通过设置相互排斥的磁铁块在缓冲板和固定板内，可以提高缓冲板的缓冲效果。

10、3.有益效果

11、相比于现有技术，本实用新型的优点在于：

12、1、分汽包主体底端安装有排污管，排污管上安装有排污阀，通过设置排污管，可以方便技术人员定期将分汽包主体内残留的水和水垢排出。

13、2、缓冲板外端固定连接有密封层，通过设置密封层，可以提高缓冲板与分汽包主体内壁的密封效果，从而使得蒸汽不易从缓冲板与分汽包主体的缝隙泄露。

14、3、弹簧由不锈钢材料制成，弹簧表面设有防锈漆，通过使用不锈钢材料制作弹簧并在其表面设置防锈漆，可以使得弹簧不易被锈蚀，提高了弹簧的使用寿命。

15、4、缓冲板与固定板内部设有磁铁块，两个磁铁块相互排斥，通过设置相互排斥的磁铁块在缓冲板和固定板内，可以提高缓冲板的缓冲效果。

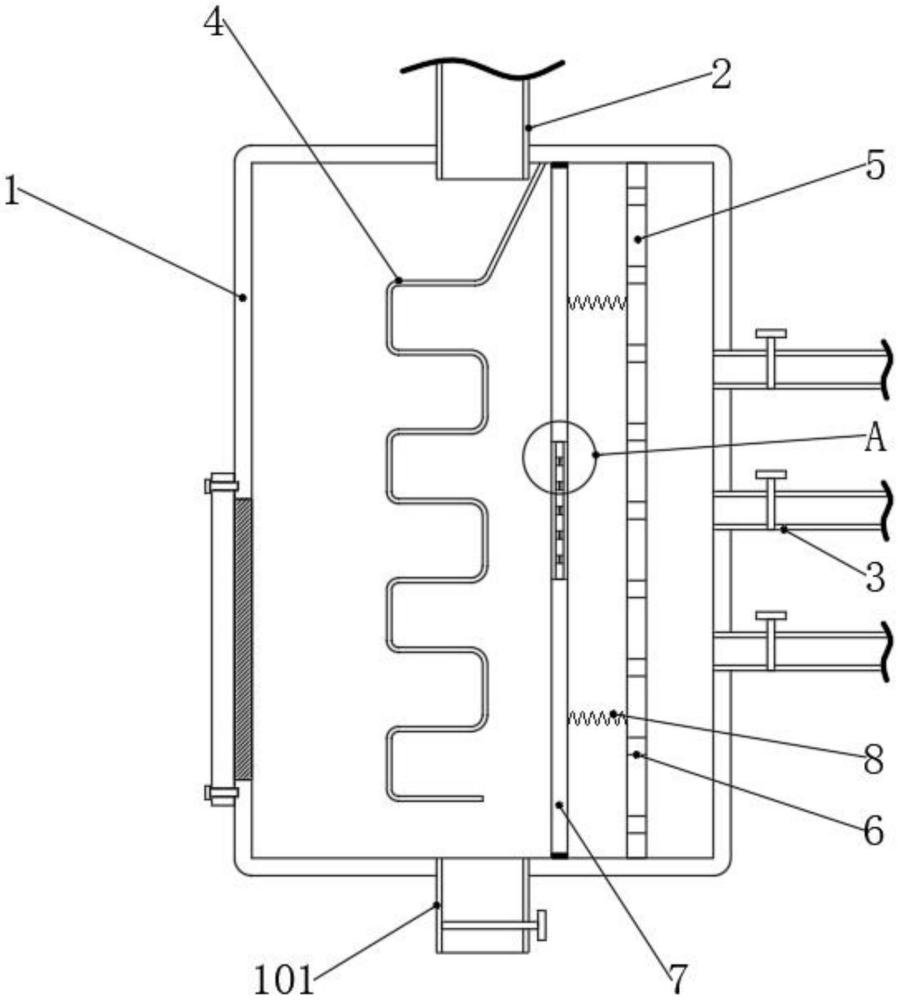

1.自适应稳压蒸汽分汽包，包括分汽包主体(1)，其特征在于，所述分汽包主体(1)上端安装有进气管(2)，所述分汽包主体(1)右端安装有多个均匀分布的出气管(3)，所述分汽包主体(1)内壁固定连接有导板(4)和固定板(5)，所述固定板(5)位于导板(4)右侧，所述分汽包主体(1)内设有缓冲板(7)，所述缓冲板(7)与固定板(5)之间固定连接有两个相互对称的弹簧(8)，所述缓冲板(7)外端开凿有安装孔(9)，所述安装孔(9)内壁固定连接有缓冲膜(10)，所述缓冲膜(10)外端开凿有多个均匀分布的通孔(11)，所述通孔(11)内壁连接有多个相互抵紧的通孔(11)。

2.根据权利要求1所述的自适应稳压蒸汽分汽包，其特征在于，所述分汽包主体(1)底端安装有排污管(101)，所述排污管(101)上安装有排污阀。

3.根据权利要求1所述的自适应稳压蒸汽分汽包，其特征在于，所述缓冲板(7)外端固定连接有密封层(701)。

4.根据权利要求1所述的自适应稳压蒸汽分汽包，其特征在于，所述弹簧(8)由不锈钢材料制成，所述弹簧(8)表面设有防锈漆。

5.根据权利要求1所述的自适应稳压蒸汽分汽包，其特征在于，所述缓冲板(7)与固定板(5)内部设有磁铁块，两个所述磁铁块相互排斥。
