燃气蒸汽锅炉能源利用及物质回收装置的制作方法

本申请涉及蒸汽锅炉能源利用，尤其涉及一种燃气蒸汽锅炉能源利用及物质回收装置。

背景技术：

1、天然气是一种高效、清洁、便捷的能源，随着天然气的大力推广和国家“煤改气”工作的推进，北方燃气供热比例逐渐扩大。燃烧器将天然气与空气按比例混合并点燃，在锅炉的炉膛内产生高温火焰和烟气，高温烟气将热量高效地传递给锅炉水，锅炉水吸收热量后温度升高至沸点并汽化，产生饱和蒸汽。而天然气燃烧后所产生的烟气需要被排出，由于天然气燃烧后所排放的烟气温度过高，现阶段常单独使用冷凝节能器对烟气温度进行降温利用，但在回收温度后，烟气中仍有大量余热未被回收利用，这些未被利用的余热直接排放到环境中，不仅造成能源浪费，还会进一步加剧热污染，影响周边生态系统的温度平衡，可能导致生物栖息地被破坏。

2、因此，如何优化蒸汽锅炉排放烟气余热回收系统，进一步深度回收蒸汽锅炉排放烟气中的热量成为亟需解决的问题。

技术实现思路

1、有鉴于此，本申请提出了一种燃气蒸汽锅炉能源利用及物质回收装置。

2、根据本申请的一方面，提供了一种燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，包括：冷凝节能器、喷淋回收器、换热水箱与补水箱；

3、冷凝节能器的进气口适用于与蒸汽锅炉的排烟口连接，冷凝节能器的出气口与喷淋回收器的进气口连接以将蒸汽锅炉排出的高温烟气送入喷淋回收器内进行降温；冷凝节能器的进水口与补水箱的第一出水口连接，所述冷凝节能器的出水口适用于与蒸汽锅炉的进水口连接，以使补水箱内的水与高温烟气换热后进入蒸汽锅炉；

4、补水箱的第一进水口适用于引入外部供水；

5、喷淋回收器内设有多个喷淋管，多个喷淋管的进水端均与换热水箱的出水口连接以接入低温水并向喷淋回收器内的高温烟气喷出；喷淋回收器的第一出水口与换热水箱的进水口连接；喷淋回收器的出烟口适用于排出低温烟气；

6、换热水箱的盘管进口与补水箱的第二出水口连接以接入补水箱内的水并与换热水箱的水进行换热，换热水箱的盘管出口与补水箱的第二进水口连接。

7、在一种可能的实现方式中，还包括：水软化设备；水软化设备设置在补水箱的第一进水口连接的管路上，适用于对引入补水箱的供水进行软化。

8、在一种可能的实现方式中，还包括：锅炉给水泵；

9、锅炉给水泵设置在冷凝节能器的进水口与补水箱的第一出水口之间的管路上。

10、在一种可能的实现方式中，还包括：水箱循环泵；水箱循环泵设置在换热水箱的盘管进口与补水箱的第二出水口之间的管路上。

11、在一种可能的实现方式中，还包括：喷淋给水泵；

12、喷淋给水泵设置在多个喷淋管的进水端与换热水箱的出水口之间的管路上。

13、在一种可能的实现方式中，还包括：水净化设备；

14、喷淋回收器的第二出水口与水净化设备的进水口连接；水净化设备的出水口与补水箱的第三进水口连接以将高温烟气冷凝回收产生的冷凝水净化后储存在补水箱内。

15、在一种可能的实现方式中，还包括；增压泵；

16、增压泵设置在喷淋回收器的第二出水口与水净化设备的进水口之间的管路上。

17、有益效果：本申请对蒸汽锅炉排放烟气余热回收系统进行了优化，将烟气余热回收过程划分为两步，以实现对烟气中热量的深度提取。具体的，第一步通过冷凝节能器初步回收高温烟气显热，第二步则利用喷淋冷凝技术进一步回收烟气的潜热，从而形成温度梯度回收利用。这一设计可显著提升整体能源利用效率；同时，排放烟气温度大幅降低，热污染减小，有效减轻了对环境的热负荷及排放负担。

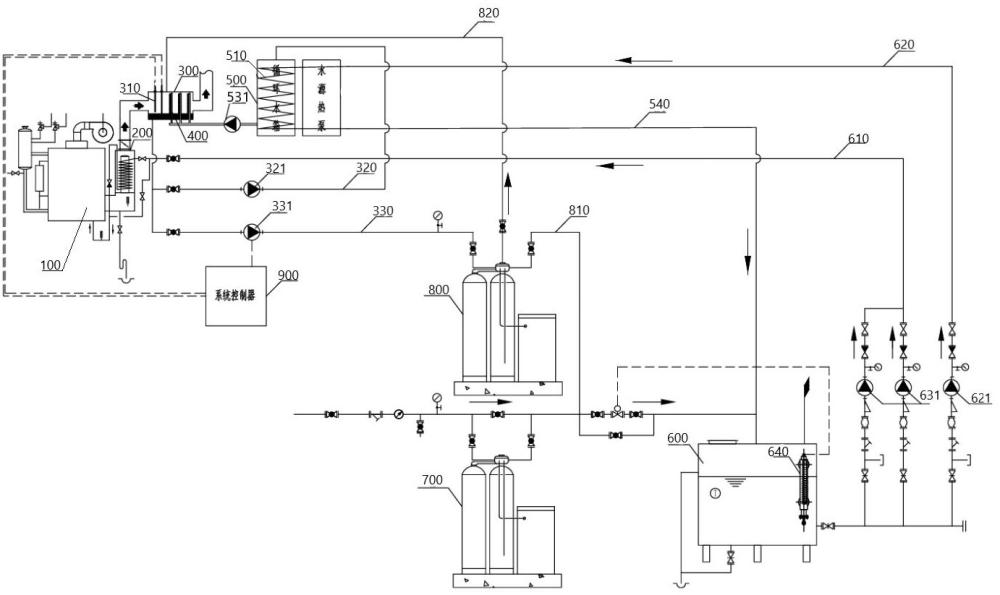

18、根据下面参考附图对示例性实施例的详细说明，本申请的其它特征及方面将变得清楚。

1.一种燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，包括：冷凝节能器、喷淋回收器、换热水箱与补水箱；

2.根据权利要求1所述的燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，还包括：水软化设备；所述水软化设备设置在所述补水箱的第一进水口连接的管路上，适用于对引入所述补水箱的外部供水进行软化。

3.根据权利要求1所述的燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，还包括：锅炉给水泵；

4.根据权利要求1所述的燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，还包括：水箱循环泵；所述水箱循环泵设置在所述换热水箱的盘管进口与所述补水箱的第二出水口之间的管路上。

5.根据权利要求1所述的燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，还包括：喷淋给水泵；

6.根据权利要求1所述的燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，还包括：水净化设备；

7.根据权利要求6所述的燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，还包括；增压泵；

8.根据权利要求1所述的燃气蒸汽锅炉能源利用及物质回收装置，其特征在于，全部所述喷淋管相互平行排布在所述喷淋回收器内，每个所述喷淋管上均开设有多排喷淋孔。
